Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля: Порядок ремонта блока управления ESP

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Система торможения / СИСТЕМА ESP (Электронная ПРОГРАММА СТАБИЛЬНОСТИ) / Процедуры ремонта блока управления ESP

ДЕПОЗИТ
(левостороннее движение)
1.
Поверните ключ зажигания в положение OFF.
2.
Потяните вверх замок разъема HECU, затем отсоедините соединитель.

3.
Отсоедините тормозные магистрали от HECU, ослабив гайки в против часовой стрелки с помощью накидного ключа.
Момент затяжки:
A: 12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)
B: 18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

4.
Ослабьте гайки кронштейна HECU (A), затем снимите HECU и поддерживать.
Момент затяжки:
16,7~25,5 Нм (1,7~2,6 кгс.м, 12,3~18,8 фунт-фут)

•
Никогда не пытайтесь разбирать HECU.
•
HECU необходимо транспортировать и хранить.
•
Никогда не подвергайте HECU ударам.
(ПРЯМОЙ ПРИВОД)
1.
Поверните ключ зажигания в положение OFF.
2.
Потяните вверх замок разъема HECU, затем отсоедините соединитель.

3.
Отсоедините тормозные магистрали от HECU, ослабив гайки в против часовой стрелки с помощью накидного ключа.
Момент затяжки:
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)

4.
Ослабьте гайки кронштейна HECU (A), затем снимите HECU и поддерживать.
Момент затяжки:
16,7~25,5 Нм (1,7~2,6 кгс.м, 12,3~18,8 фунт-фут)

•
Никогда не пытайтесь разбирать HECU.
•
HECU необходимо транспортировать и хранить.
•
Никогда не подвергайте HECU ударам.
СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Прокачка системы АБС»)
4.
Подключите GDS к разъему передачи данных, расположенному ниже приборной панели.
5.
Выбирайте и используйте в соответствии с инструкциями, отображаемыми на Экран ГДС.

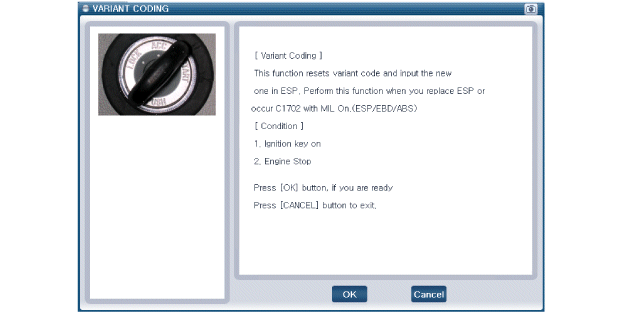

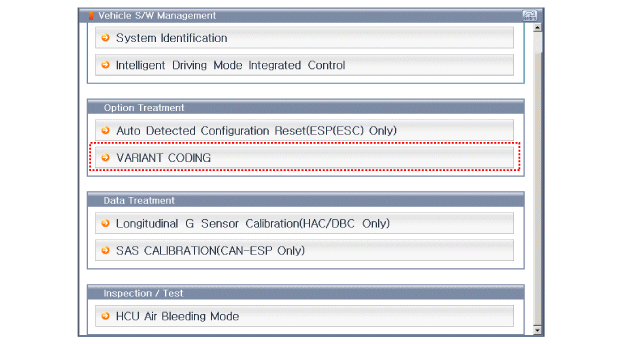

[ВАРИАНТ КОДИРОВАНИЯ]

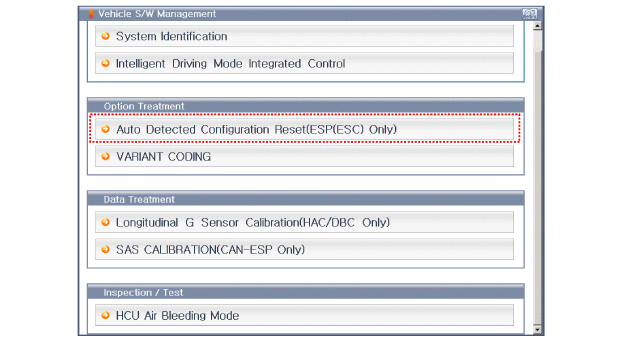

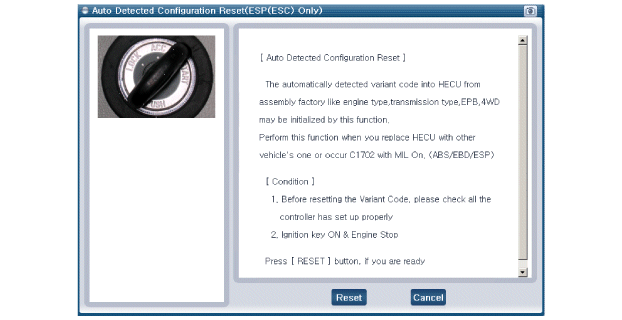

[Сброс настроек автоопределения]

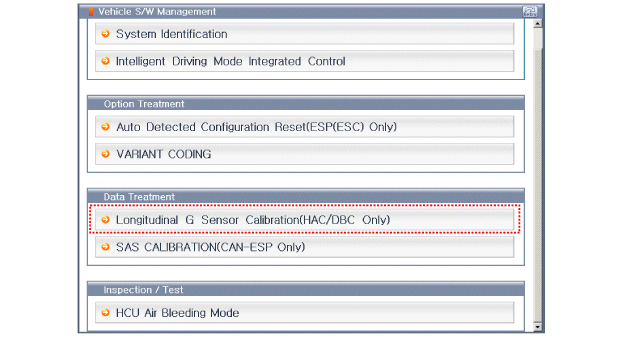

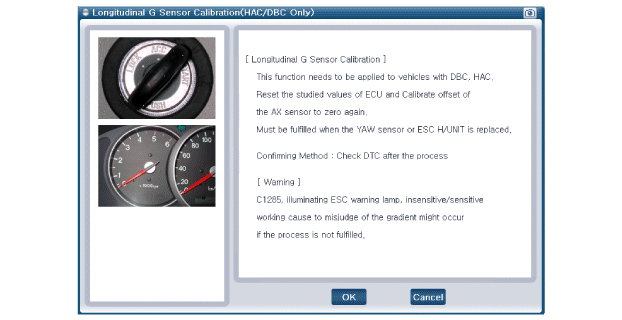

[Калибровка продольного G-сенсора]

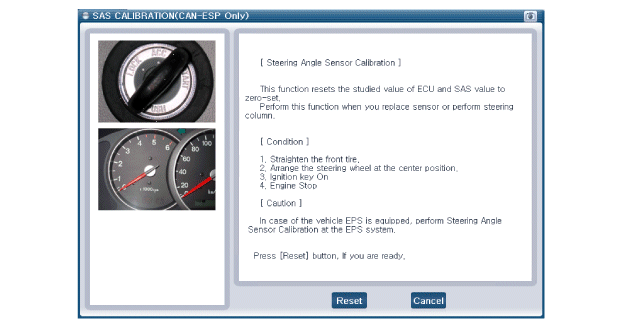

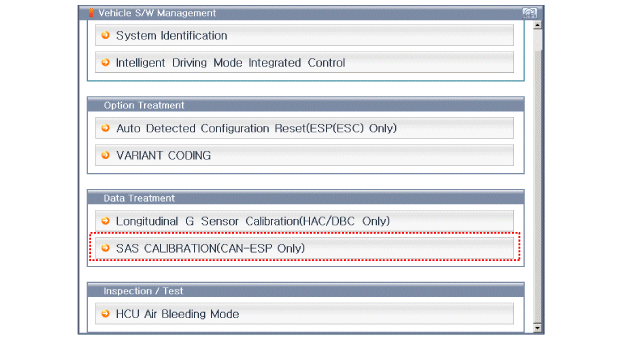

[ВОЗДУШНАЯ КАЛИБРОВКА]
