Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта
| Прокачка системы ASB |
Необходимо строго соблюдать следующую процедуру, чтобы обеспечить
надлежащий выпуск воздуха и заполнение блока ESC, линии
тормозная жидкость и главный цилиндр.
| 1. |
Снимите крышку бачка и заполните бачок жидкостью.
тормоз.
|
| 2. |
Подсоедините прозрачную пластиковую трубку к штуцеру для выпуска воздуха из цилиндра.
колесо и вставьте другой конец трубки в пластиковую бутылку
прозрачный наполовину заполненный.
|
| 3. |
Подключите GDS к разъему передачи данных, расположенному
ниже приборной панели.
|
| 4. |

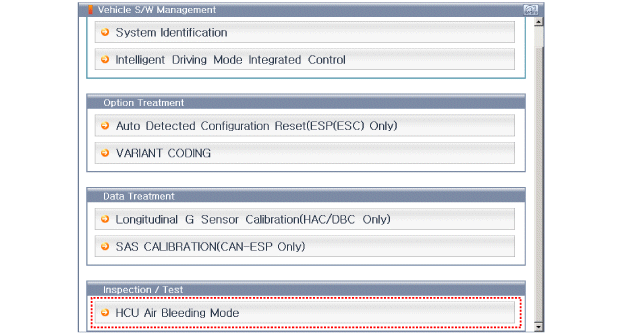

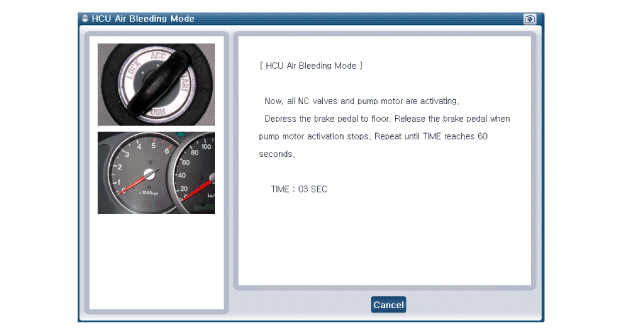

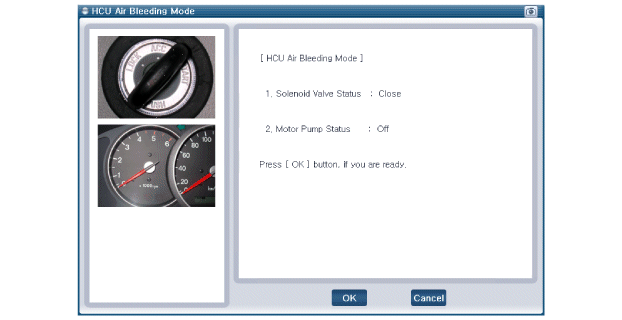

Выбирайте и используйте в соответствии с инструкциями, отображаемыми на
Экран ГДС.
|
| 5. |
Другой человек должен медленно несколько раз нажать на педаль тормоза.
раз, затем надавите.
|
| 6. |
Ослабьте сливной винт правого заднего тормоза (A), чтобы освободить
системный воздух. Затем правильно затяните винт.
(До)
(Назад)
|
| 7. |
Повторите описанную выше процедуру для каждого колеса в указанном порядке.
ниже, пока пузырьки не исчезнут из жидкости.
|
| 8. |
Заполните бачок главного цилиндра до линии максимального уровня.
(начальство).
|
