Hyundai Palisade: Тормозная система / Педаль тормоза
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Педаль тормоза

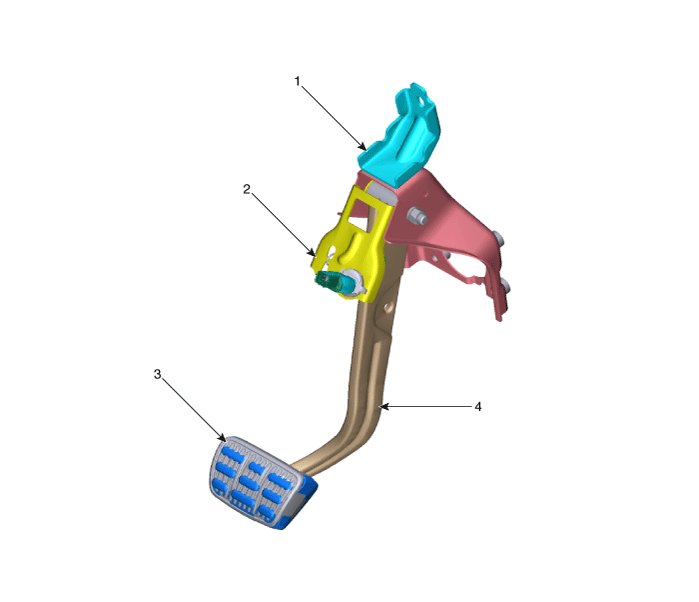

Компоненты и расположение компонентов
| Компоненты |
|
1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала |
3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза |
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 3. |

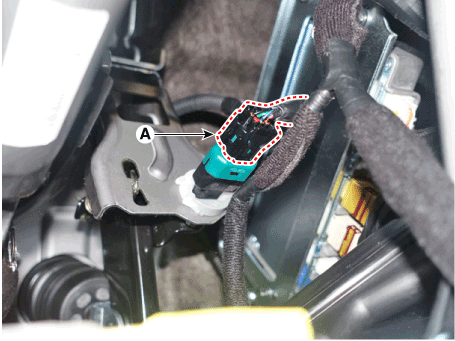

Отсоедините разъем выключателя стоп-сигналов (А).
|
| 4. |

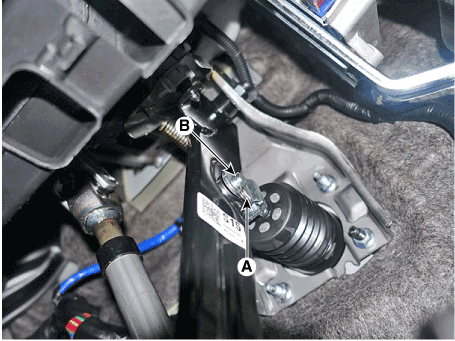

Разделите стопорный штифт (А) и штифт с плоской головкой (В).
|
| 5. |

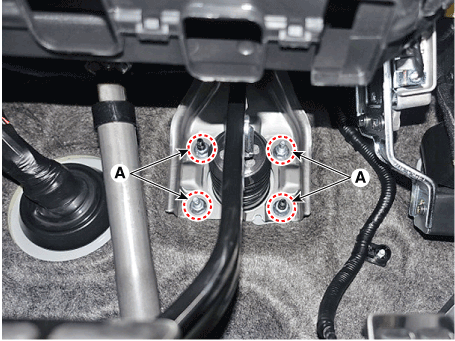

Снимите узел педали тормоза, предварительно ослабив крепежные гайки (А).
|
| осмотр |
| 1. |
Проверьте педаль тормоза на изгиб или скручивание.
|
| 2. |
Проверьте возвратную пружину педали тормоза на наличие повреждений.
|
| 3. |
Проверьте выключатель стоп-сигнала.
(См. Тормозная система — «Выключатель стоп-сигналов»)
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
Тормозное масло
Технические характеристики
Спецификация
Тип жидкости
ДОТ 3 или ДОТ 4
Объем резервуара (куб.см)
Общий
А + В + С + D + Е + F
460 ± 20
МАКС. УРОВЕНЬ
А + В + С + Д + Е
440 ± 20
МИН. УРОВЕНЬ
Б + С + Д + Э
165 ± 20
НА УРОВНЕ
С + Д + Э
135 ± 10
ЧАСТИЧНЫЙ УРОВЕНЬ
Д
При : 60 ± 5
Д
Секунда: 50 ± 5
УРОВЕНЬ СЦЕПЛЕНИЯ
Ф
15 ± 5
Процедуры ремонта
Замена
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем.
(пол под крышкой, топливный фильтр, топливный бак и канистра) при
поднять автомобиль с помощью подъемника...
Передний дисковый тормоз
Компоненты и расположение компонентов
Компоненты
1. Корпус суппорта
2. Внутренняя прокладка колодки
3. Тормозная колодка
4. Фиксатор колодки
5...
