Hyundai Palisade: гидроусилитель руля с электроприводом / Расположение узлов и компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Компоненты и расположение компонентов

Компоненты

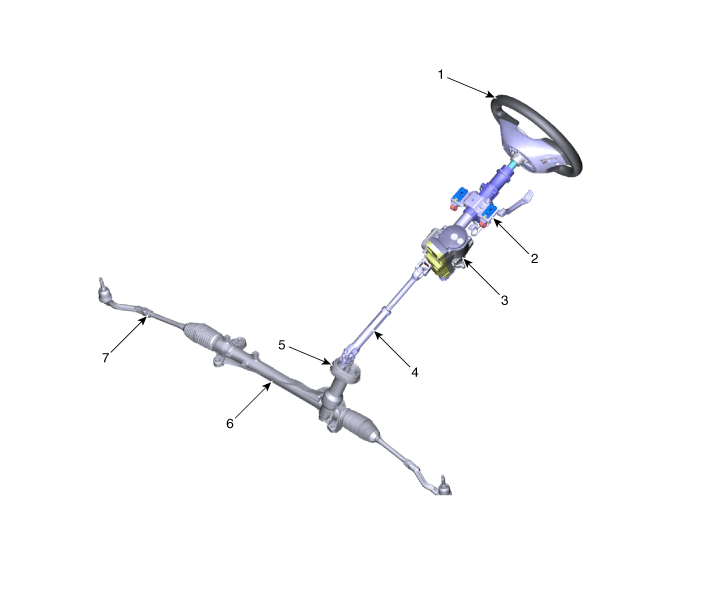

[C-MDPS]

Hyundai Palisade. Components and components location

1. Рулевое колесо
2. Рулевая колонка
3. Блок силовой установки МДПС
4. Карданный шарнир

5. Пылеулавливание
6. Рулевой редуктор
7. Сильфоны
8. Наконечник рулевой тяги

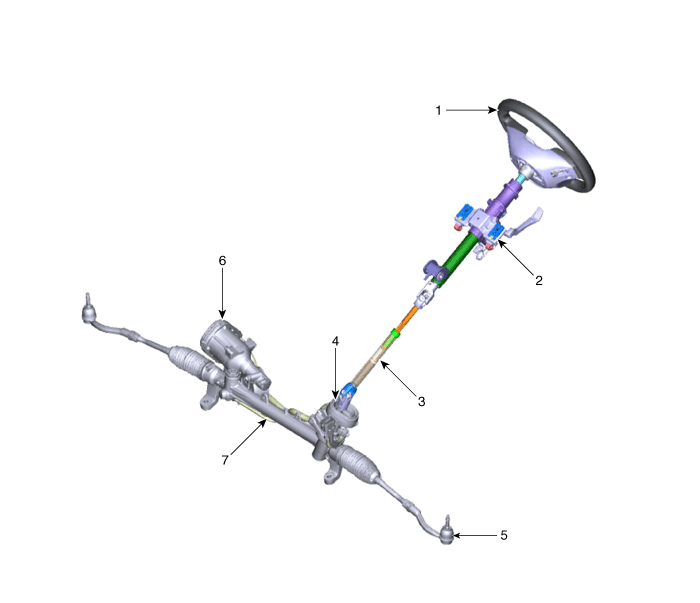

[Р-МДПС]

Hyundai Palisade. Components and components location

1. Рулевое колесо
2. Рулевая колонка
3. Карданный шарнир
4. Пылеулавливание

5. Наконечник рулевой тяги
6. Двигатель R-MPDS
7. Рулевой редуктор

Описание и работа

Описание В системе MDPS (усилитель руля с электроприводом) используется электродвигатель для увеличения усилия рулевого управления, и это система рулевого управления, независимая от работы двигателя...

Принципиальные диаграммы
