Hyundai Palisade: гидроусилитель руля с электроприводом / рулевая колонка и вал

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Рулевая колонка и вал

Процедуры ремонта

Замена

[C-MDPS]

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.

2.	Поверните руль так, чтобы передние колеса встали прямо положение впереди.

3.	Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

4.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

5.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

6.	Снимите многофункциональный переключатель. (См. Электросистема кузова — «Многофункциональный переключатель»)

7.	Снимите нижнюю панель кожуха рулевой колонки (См. Кузов — «Нижняя панель кожуха рулевой колонки»)

8.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

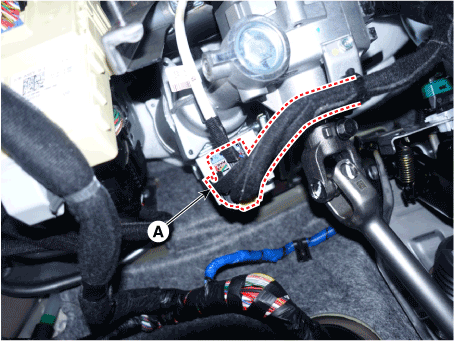

Отсоедините разъем MDPS (А).

•	При подключении разъема будьте осторожны, чтобы не погнуть штифты и вставить посторонние предметы.

Hyundai Palisade. Repair procedures

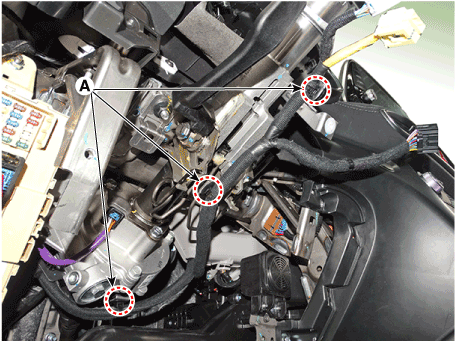

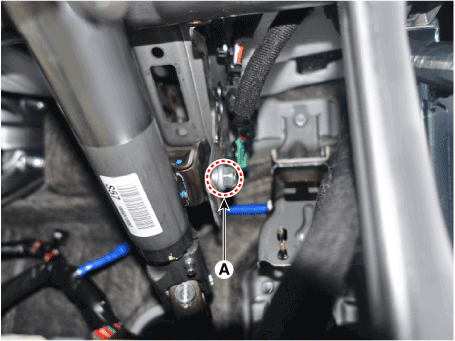

10.	Снимите фиксированный зажим (А), а затем отсоедините проводку от рулевой колонки. столбец.

11.

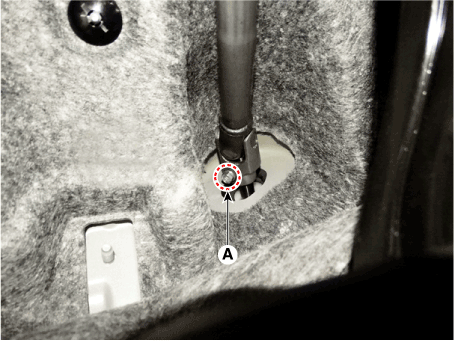

Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.

Момент затяжки :

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

Hyundai Palisade. Repair procedures

•	Не используйте болт повторно.

•	Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.

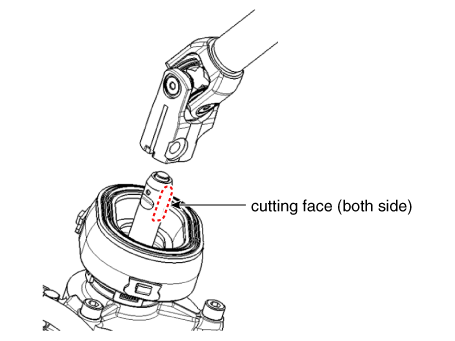

•	Соберите так, чтобы отверстие универсального шарнира было вставлено совпадающая с поверхностью среза вала-шестерни.

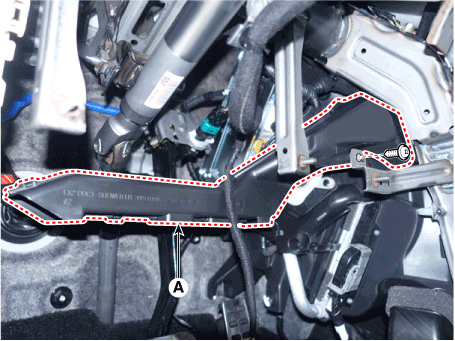

12.	Ослабьте крепежные винты и снимите душевой канал [LH] (A).

13.

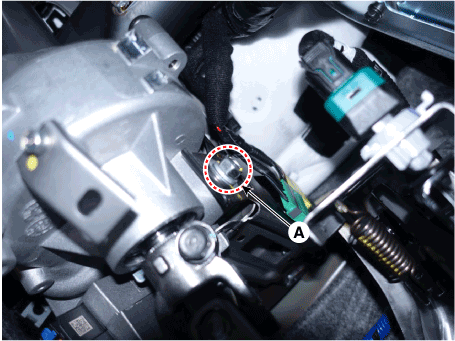

Ослабьте крепежную гайку (А) и болт (В) и снимите рулевую колонку. и блок EPS лежат на полу автомобиля.

Момент затяжки

(A) : 25,0–29,4 Н·м (2,5–3,0 кгс·м, 14,5–21,7 фунт-фут)

(B): 53,9–58,8 Н·м (5,5–6,0 кгс·м, 39,8–43,4 фунт-фут)

Hyundai Palisade. Repair procedures

14.	Установите в порядке, обратном снятию.

15.	Провести «Распознавание типа EPS» с помощью GDS. (См. двигатель MDPS - «Диагностика с помощью GDS»)

16.	Проведите «Калибровку ASP» с помощью GDS. (См. двигатель MDPS - «Диагностика с помощью GDS»)

[Р-МДПС]

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.

2.	Поверните руль так, чтобы передние колеса встали прямо положение впереди.

3.	Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

4.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

5.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

6.	Снимите многофункциональный переключатель. (См. Электросистема кузова — «Многофункциональный переключатель»)

7.	Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Нижняя панель кожуха рулевой колонки»)

8.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

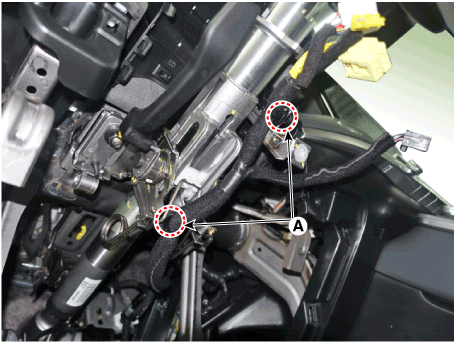

9.	Снимите фиксированный зажим (А), а затем отсоедините проводку от рулевой колонки. столбец.

10.

Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.

Момент затяжки :

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

Hyundai Palisade. Repair procedures

•	Не используйте болт повторно.

•	Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.

•	Соберите так, чтобы отверстие универсального шарнира было вставлено совпадающая с поверхностью среза вала-шестерни.

11.	Снимите выключатель стоп-сигнала. (См. Тормозная система — «Выключатель стоп-сигналов»)

12.

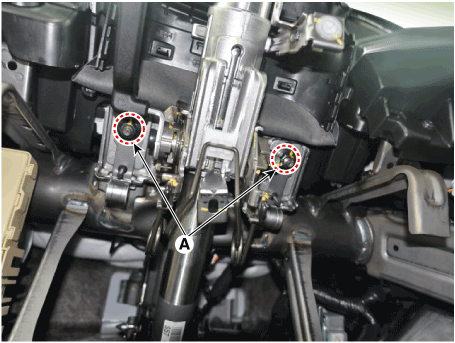

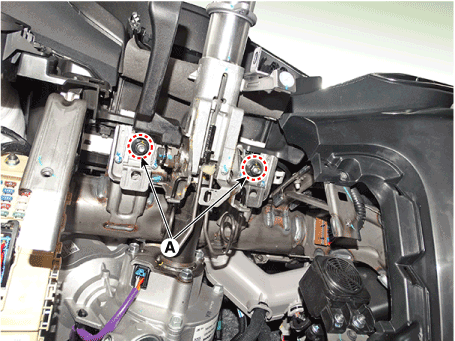

Снимите узел MDPS, ослабив крепежные гайки (А) и болт (Б).

Момент затяжки

(A) : 25,0–29,4 Н·м (2,5–3,0 кгс·м, 14,5–21,7 фунт-фут)

(B): 53,9–58,8 Н·м (5,5–6,0 кгс·м, 39,8–43,4 фунт-фут)

Hyundai Palisade. Repair procedures

13.	Установите в порядке, обратном снятию.

Разборка

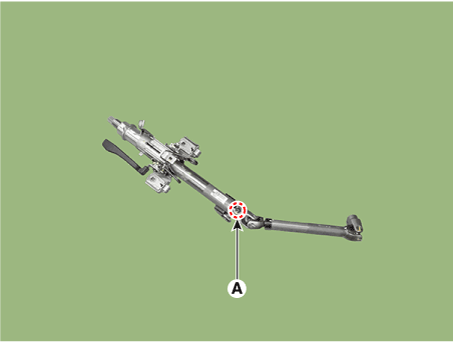

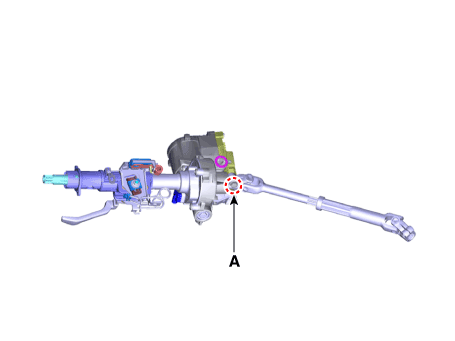

Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от рулевой колонки в сборе.

Момент затяжки :

49,0–58,8 Н·м (5,0–6,0 кгс·м, 39,8–43,4 фунт-фут)

[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

•	Не используйте болт универсального шарнира повторно.

Сборка обратна разборке.

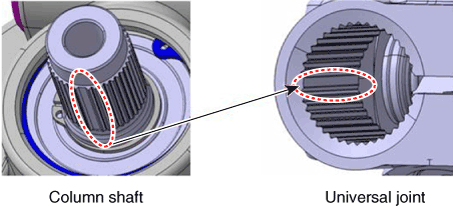

•	При сборке совместите зубья шестерни, как показано на рисунке ниже.

осмотр

1.	Проверьте рулевую колонку на наличие повреждений и деформации.

2.	Проверьте рулевую колонку на наличие повреждений и деформации.

3.	Проверьте шарнирный подшипник на наличие повреждений и износа.

4.	Проверьте кронштейн наклона на наличие повреждений и трещин.

5.	Проверьте правильность работы замка с ключом и при необходимости замените его.

Диагностика с помощью ГДС

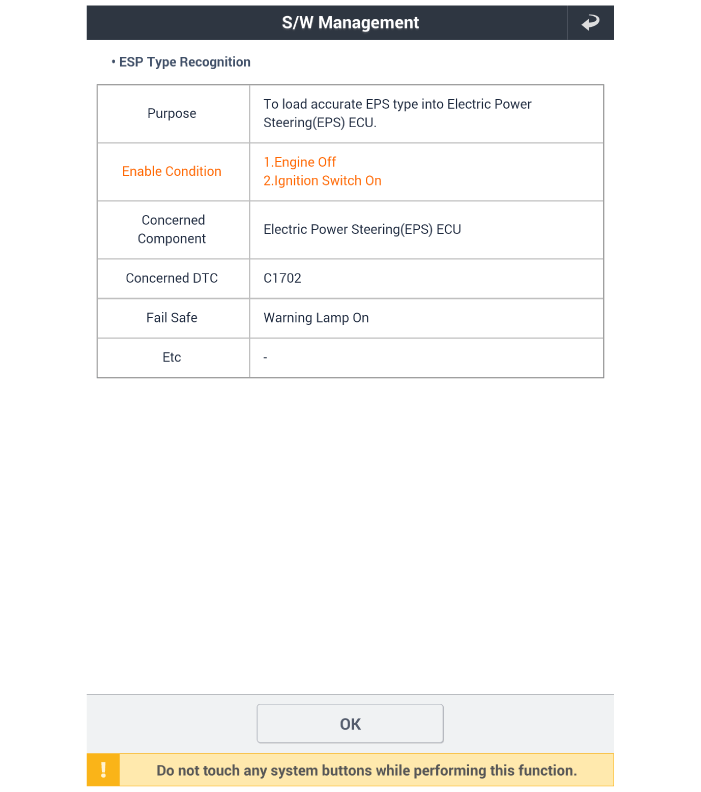

Распознавание типов EPS

•	При отсутствии распознавания типа EPS возникает проблема с производительность рулевого управления с электроприводом.

Процедуры распознавания типа EPS

1.	Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера. боковая подушка безопасности к устройству самодиагностики.

2.	Включите устройство самодиагностики после включения ключа.

3.	Поверните рулевое колесо в положение прямо.

4.	После выбора «модели автомобиля» и «системы» выберите «Тип EPS». Распознавание» на экране выбора автомобиля GDS.

5.	Удалите код неисправности.

Выключите переключатель IG и подождите не менее 20 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.

Калибровка SAS

–

Датчик угла поворота рулевого колеса определяет угол поворота рулевого колеса и рулевое управление. угловая скорость. Используются угол поворота рулевого колеса и скорость поворота рулевого колеса. для управления демпфированием и возвратом рулевого колеса в дополнение к обеспечение вспомогательного крутящего момента.

•	Вы можете использовать сканер, чтобы (GDS) проверить, если батарея напряжение соответствует норме, прежде чем выполнять «Калибровку SAS».

•	Убедитесь, что ни один разъем не подключен к автомобилю или сканирующий прибор отключен во время "Калибровки SAS".

•	После завершения «Калибровки SAS» выключите Переключатель IG и подождите 10 секунд или более перед запуском двигатель для проверки работы.

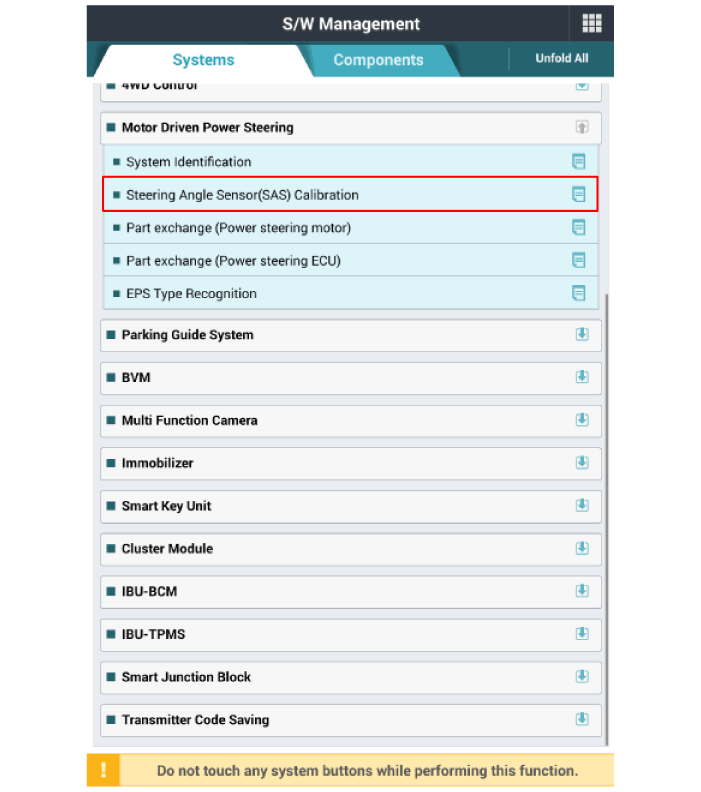

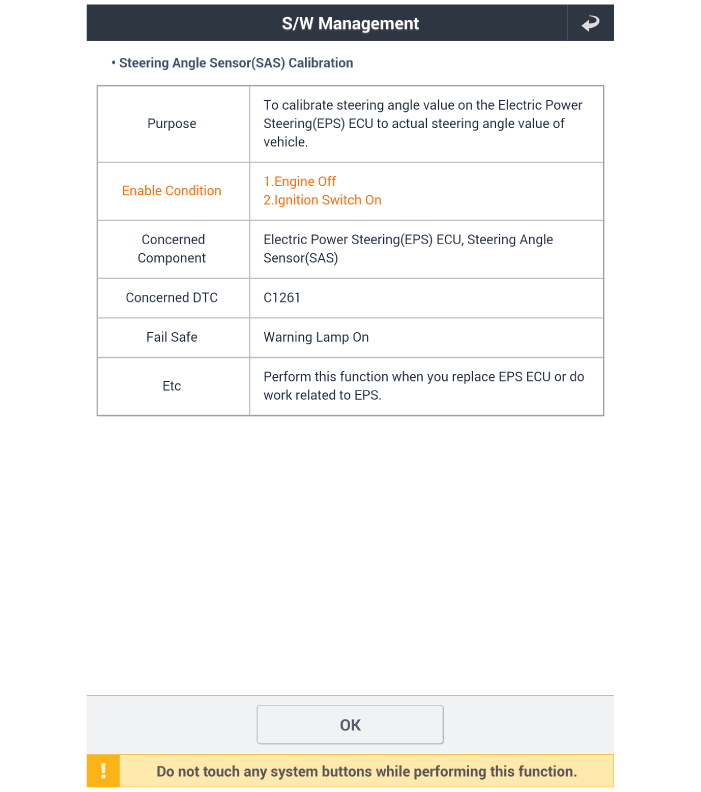

Процедуры калибровки SAS

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части подушка безопасности со стороны водителя к устройству самодиагностики.

2.	Включите устройство самодиагностики после включения ключа.

3.	Поверните рулевое колесо в положение прямо.

4.	После выбора «модели автомобиля» и «системы» выберите «Калибровка SAS». на экране выбора автомобиля GDS.

5.	Удалите код неисправности.

6.	Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
