Hyundai Palisade: гидроусилитель руля с электроприводом / принципиальные схемы

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Принципиальные схемы

Схематические диаграммы

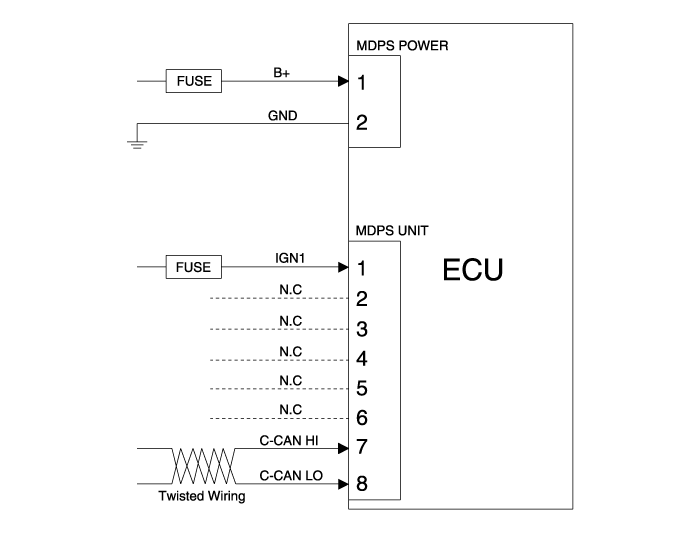

Принципиальная схема МДПС

Hyundai Palisade. Schematic diagrams

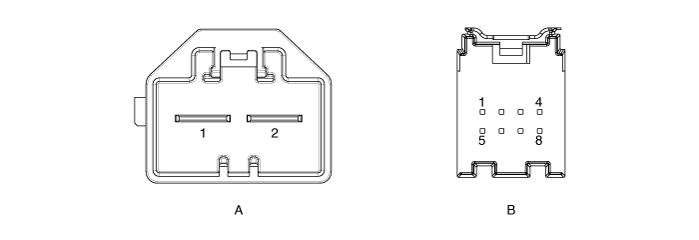

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Тип	Пин №	Описание
Мощность МСПД	1	Батарея +
Мощность МСПД	2	Батарея -
Блок МСПП	1	IGN1
	2	-
	3	-
	4	-
	5	-
	6	-
	7	C-CAN [высокий]
	8	C-CAN [Низкий]
