Hyundai Palisade: Система освещения / Компоненты и расположение компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система освещения / Компоненты и расположение компонентов

Расположение компонента

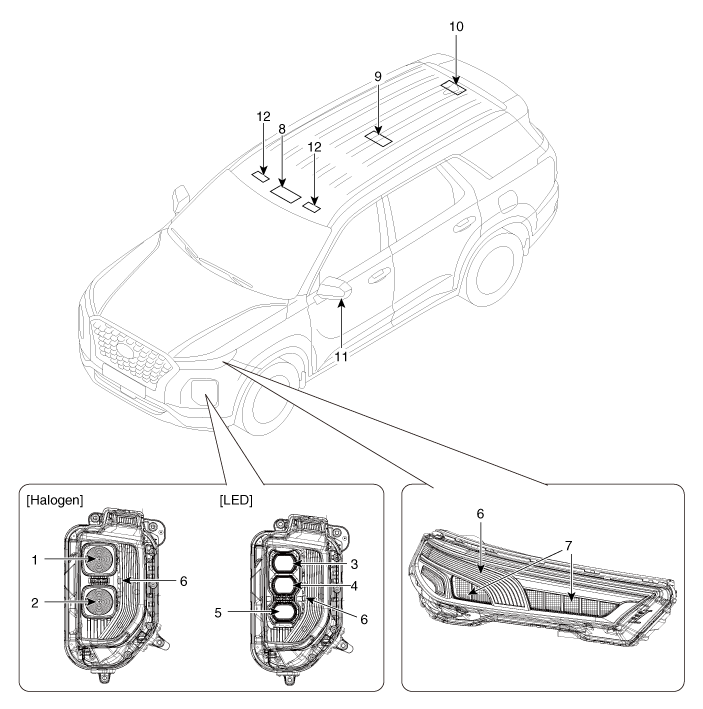

Hyundai Palisade. Components and components location

1. Фара (ближний свет)
2. Фара головного света (дальний свет)
3. Головной фонарь (рассеянный вниз)
4. Головной фонарь (Горячая точка Низкая)
5. Головной фонарь (Низкий/Высокий)
6. ДХО/габаритный фонарь

7. Лампа указателя поворота
8. Лампа потолочной консоли
9. Комнатная лампа
10. Лампа Каго
11. Лампа указателя поворота наружного зеркала заднего вида.
12. Косметический светильник

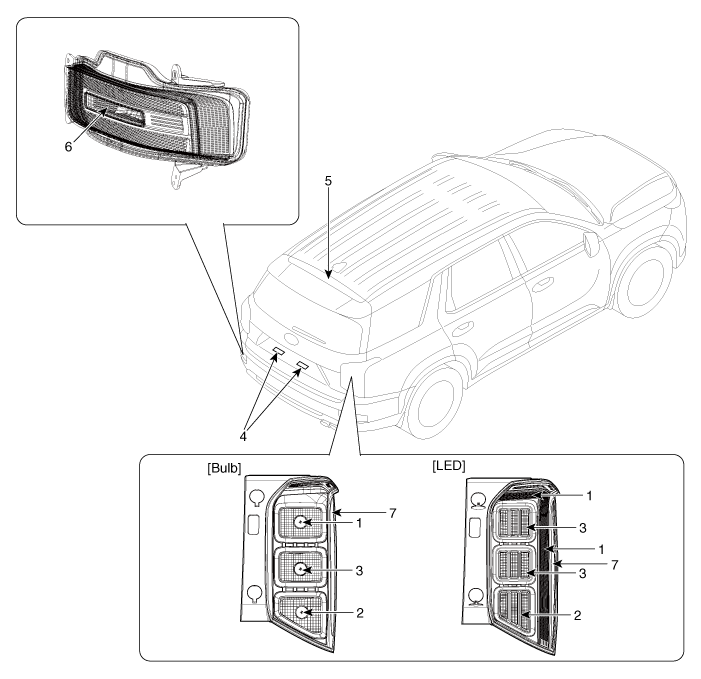

Hyundai Palisade. Components and components location

1. Задний фонарь
2. Лампа указателя поворота
3. Лампа: задний/стоп-сигнал, светодиод: стоп-сигнал
4. Подсветка номерного знака

5. Высокое крепление стоп-сигнала
6. Фонарь заднего хода
7. Боковой фонарь
