Hyundai Palisade: система освещения / комнатная лампа
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

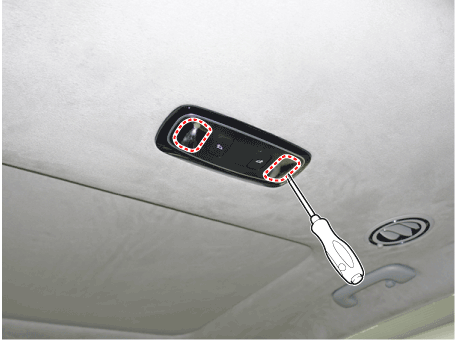

Отсоедините линзу лампы (A) от комнатного светильника с помощью отвертки с плоским наконечником.
|
| 3. |

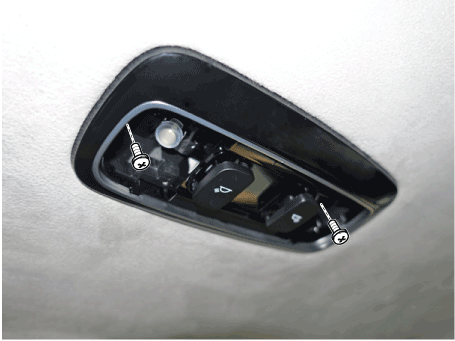

Отделите комнатный светильник от обивки крыши после ослабления винтов.
|
| 4. |

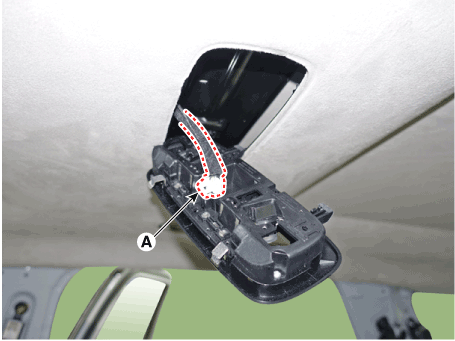

Снимите комнатную лампу, отсоединив разъем (А).
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

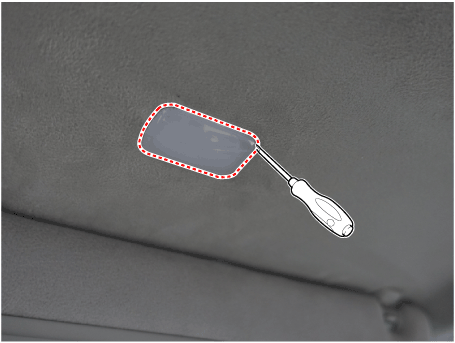

Используя плоскую отвертку, снимите косметический светильник.
|
| 3. |

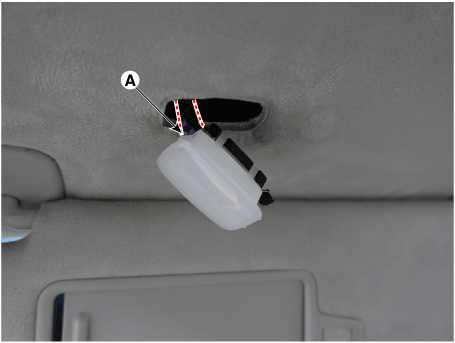

Отсоедините разъем (А).
|
| Монтаж |
| 1. |
Установите комнатную лампу после подключения разъема лампы.
|
| 2. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 1. |
Установите косметический светильник после подсоединения разъема светильника.
|
| 2. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
