Лампа указателя поворота

Процедуры ремонта

Удаление

Лампа указателя поворота дверного зеркала

Наденьте перчатки, чтобы не поранить руки. При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
3. 3

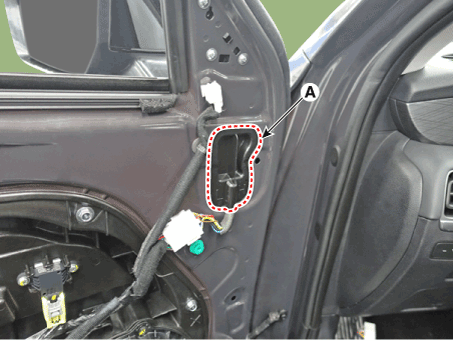

   Снимите кожух наружного зеркала заднего вида (А).



4. 4

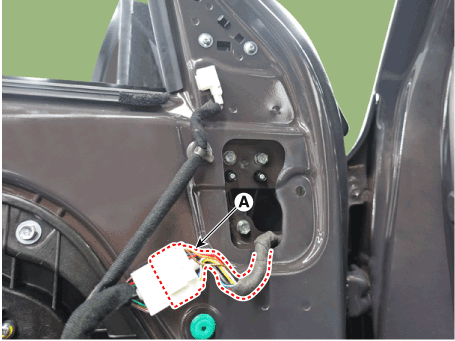

   Отсоедините разъем зеркала заднего вида (А).



5. 5

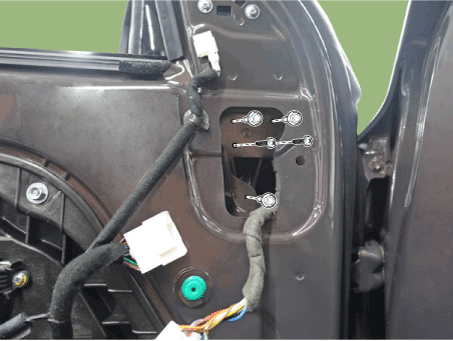

   Ослабьте крепежные гайки и снимите наружное зеркало заднего вида.



6. 6
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
7. 7

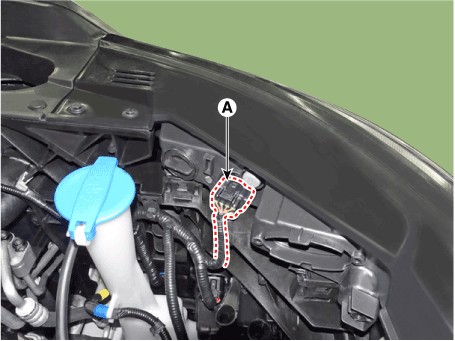

   Снимите разъем ДХО (А).



8. 8

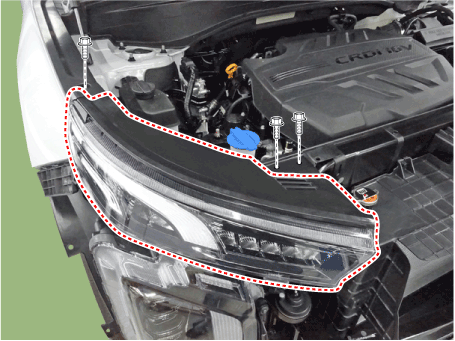

   Снимите ДХО после ослабления крепежных болтов.



9. 9
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
10. 10
    Снимите задний комбинированный фонарь. (См. Система освещения — «Задний комбинированный фонарь»)

Передний указатель поворота Задний указатель поворота

Монтаж

Лампа указателя поворота наружного зеркала заднего вида

1. 1
   Установите наружное зеркало в сборе, а затем подсоедините разъем.
2. 2
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
3. 3
   Установите ДХО.
4. 4
   Подсоедините разъем ДХО.
5. 5
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
6. 6
   Установите задний комбинированный фонарь.
7. 7
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Передний указатель поворота Задний указатель поворота
