Hyundai Palisade: система освещения / фары
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система освещения
/ Фары головного света
Процедуры ремонта
| Удаление |
Фары головного света во время использования сильно нагреваются; не прикасайтесь к ним или любым креплениям
оборудования сразу после их выключения.
|
Лампу фары нельзя вынимать из блока фары до тех пор, пока
непосредственно перед установкой новой лампы.
Снятие лампы на длительное время может повлиять на лампу фары.
производительность.
Загрязняющие вещества могут попасть в блок фары, где они могут осесть на
линза и отражатель.
Никогда не включайте фары с вынутой из фары лампой.
сборка.
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
|
| 3. |

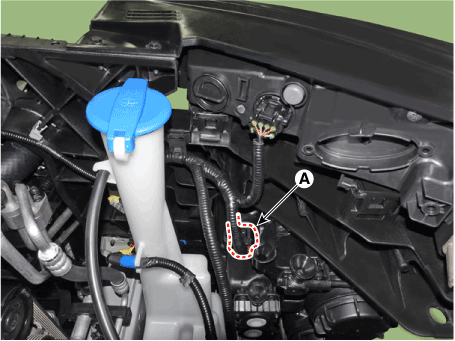

Отсоединение разъемов лампы (А).
|
| 4. |

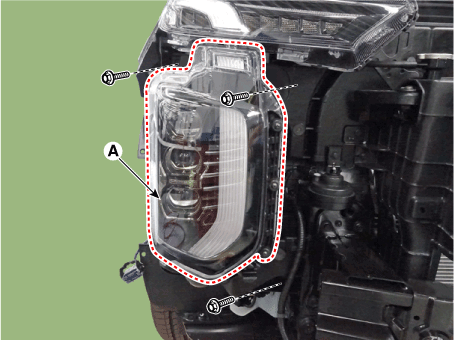

Ослабьте крепежные болты и снимите фару в сборе (А).
|
| 5. |

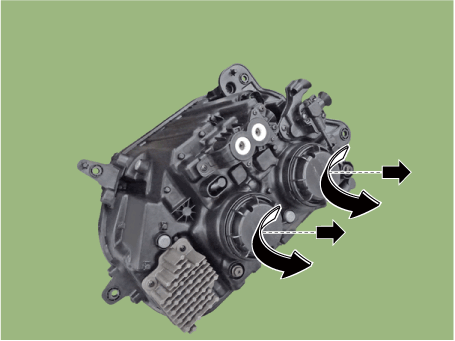

Снимите пылезащитные колпачки (А) с фары в сборе после заворачивания.
направлении против часовой стрелки.
|
| 6. |
Отсоедините разъем, а затем снимите лампу.
|
| Монтаж |
| 1. |
Установите лампу фары.
|
| 2. |
Установите пылезащитную крышку.
|
| 3. |
Установите фару в сборе после подсоединения разъема лампы.
|
| Инструкции по наведению фар |
| 1. |

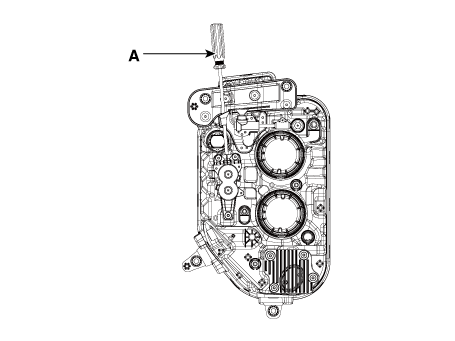

Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать направление фары.
Если оборудование для настройки луча отсутствует, действуйте следующим образом:
|
| 2. |
Автомобиль должен стоять на ровной поверхности.
|
| 3. |

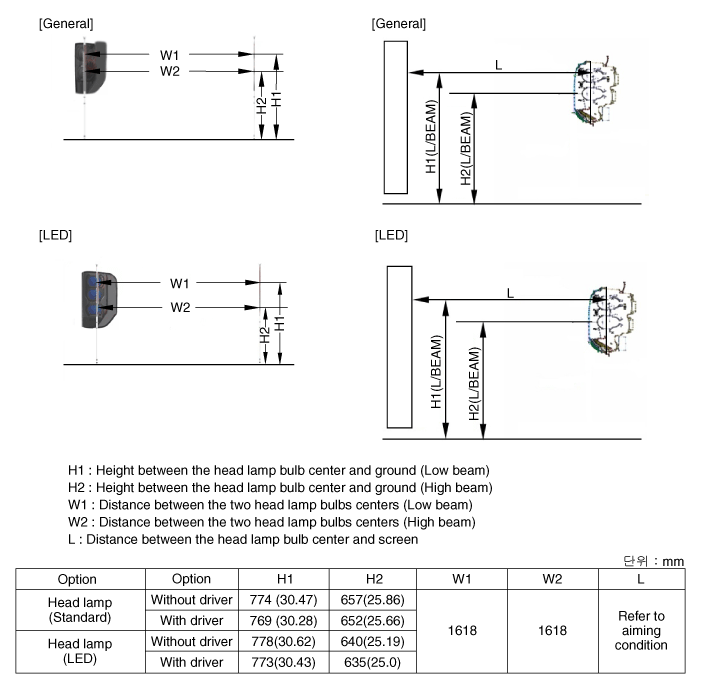

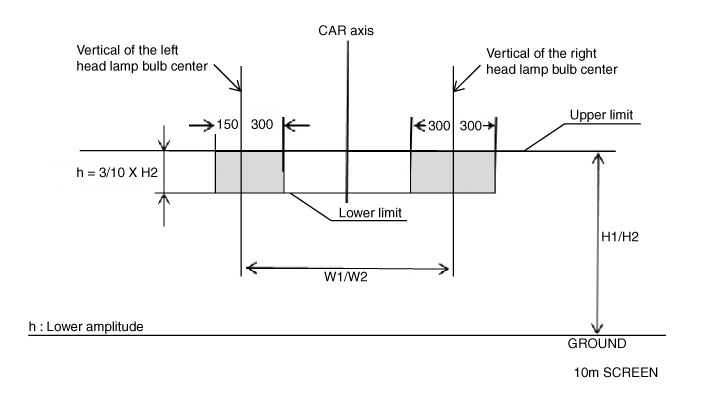

Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующую голову).
центры ламп) и горизонтальная линия (горизонтальная линия, проходящая через
центр фар) на экране.
|
| 4. |
Когда фара и аккумулятор находятся в нормальном состоянии, направьте фары
поэтому самая яркая часть приходится на горизонтальные и вертикальные линии.
A: Вертикально (дальний/ближний свет)
|
Точка прицеливания фар и противотуманных фар
| 1. |

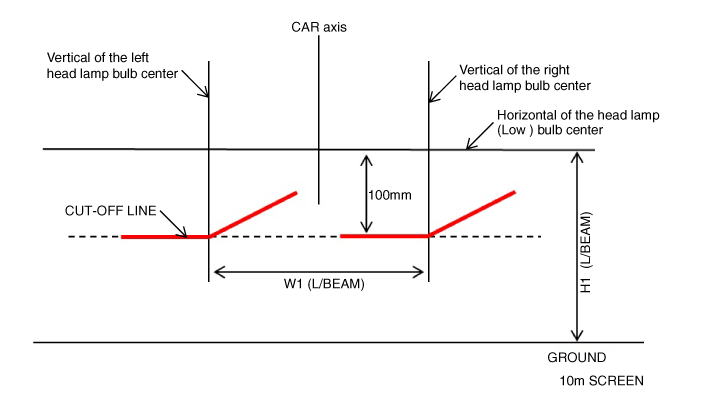

Фара головного света (ближний свет)
|
| 2. |
Головной свет (дальний свет)
|
| 3. |

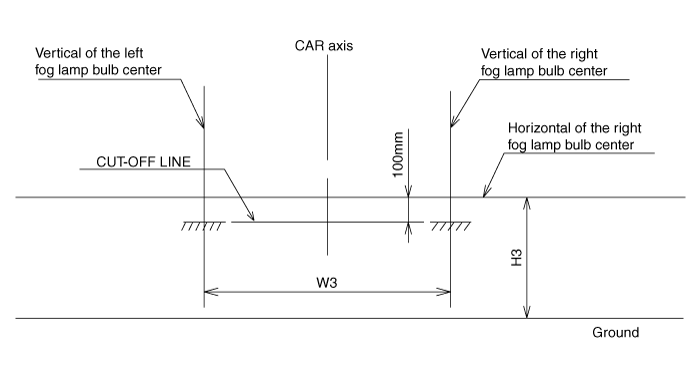

При включенной передней противотуманной фаре отрегулируйте светотеневую границу так, чтобы она располагалась
как показано на рисунке ниже.
|

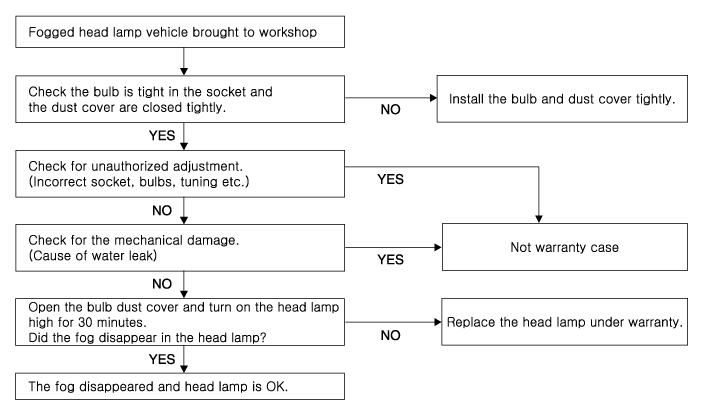

Запотевание фар
Проверьте приведенную ниже процедуру, когда фара запотела.
Компоненты и расположение компонентов
Расположение компонента
1. Фара (ближний свет)
2. Фара головного света (дальний свет)
3. Головной фонарь (рассеянный вниз)
4. Головной фонарь (Горячая точка Низкая)
5...
Лампа указателя поворота
Процедуры ремонта
Удаление
Лампа указателя поворота дверного зеркала
•
Наденьте перчатки, чтобы не поранить руки...
