Описание

Hyundai Palisade. Description and operation

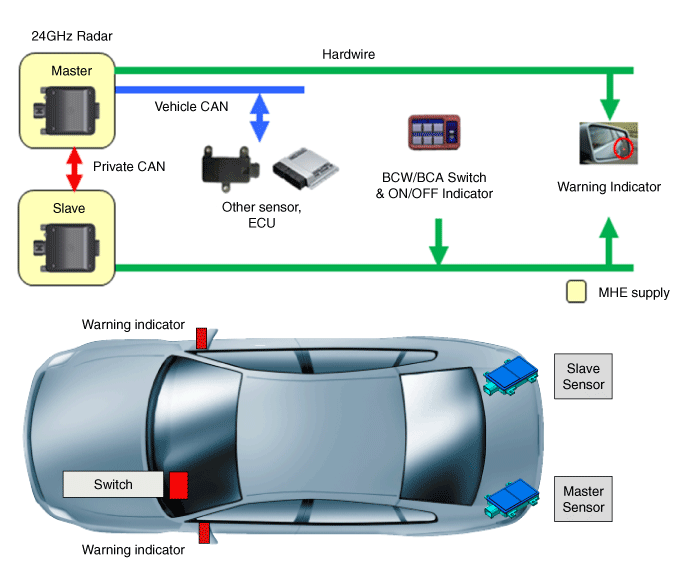

Радар слепых зон — это система, которая измеряет относительную скорость и расстояние от Следующие транспортные средства с помощью двух прикрепленных радиолокационных датчиков электромагнитных волн к заднему бамперу, и обнаруживает любое транспортное средство в зоне слепой зоны и дает выключение сигнализации (визуальной и звуковой).
  • Предупреждение о столкновении в слепых зонах (BCW): обнаруживает другие транспортные средства в зоне BCW. зону и включает контрольную лампу BCW для водителя. Сигнальная лампа начинает мигать, когда водитель включает лампу указателя поворота, чтобы войти полоса, по которой движется другое транспортное средство.
  • RCCW (предупреждение о столкновении сзади при перекрёстном движении): когда автомобиль включен. наоборот, RCCW генерирует сигнал тревоги, чтобы предупредить о приближении другого транспортного средства сзади и сбоку.
  • RCCA (помощь предотвращения столкновений при движении сзади): когда автомобиль движется задним ходом, RCCA притормаживает, чтобы избежать приближающегося другого транспортного средства сзади и сбоку.
  • BCA-R (помощь предотвращения столкновений в слепых зонах — сзади): когда полоса отправление, BCA-R генерирует уклонение от другого транспортного средства в пределах зона слепых зон.
  • SEA (Safe Exit Assist): при выходе из автомобиля SEA генерирует сигнализация для предупреждения другого транспортного средства, приближающегося сзади.

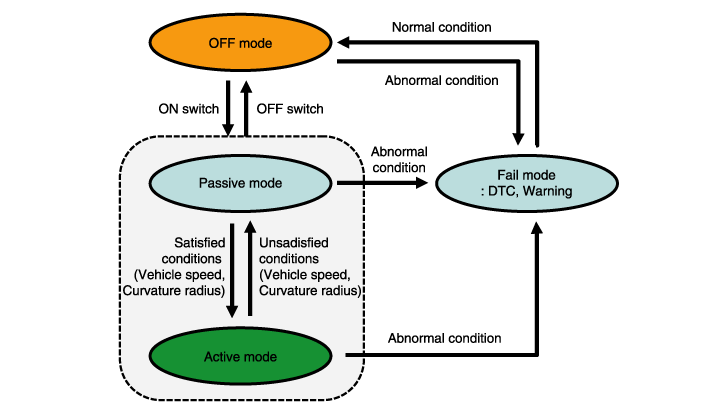

Режим работы системы
Hyundai Palisade. Description and operation
  1. При запуске двигателя при выключенном выключателе включается режим OFF.
  2. При нажатии переключателя ON в режиме OFF активируется пассивный режим.
  3. Если запустить двигатель при включенном переключателе, включается пассивный режим. ※ Когда зажигание включено, переключатель находится в исходном состоянии: последнее положение хранится.
    • Если IGN OFF → ON при включенном переключателе, переключатель включен.
    • Если IGN OFF → ON с выключателем в положении OFF, переключатель находится в положении OFF.
  4. Если вы запускаете двигатель при включенном выключателе слепых зон или если вы включаете Радар слепых зон с выключенным выключателем слепых зон, контрольная лампа зеркало заднего вида мигает в течение 2-3 секунд. Это должно сообщить водителю, что система радара слепых зон готова. (при условии, что если система находится в режиме Fail, мерцания нет.)
  5. Если условия активации (скорость и радиус кривизны) соблюдены при вождение, Активный режим включен (выдано предупреждение).
  6. Если условия активации (скорость и радиус кривизны) не соблюдены во время движения включен пассивный режим (предупреждение снято).
  7. Если операция BCW и LCA дает сбой в любом режиме, включается режим Fail.
  8. Если операции BCW и LCA работают нормально в режиме Fail, включается режим OFF.
  9. Если нажать кнопку OFF во время работы функций BCW и LCA (активный/пассивный), Включен режим ВЫКЛ.

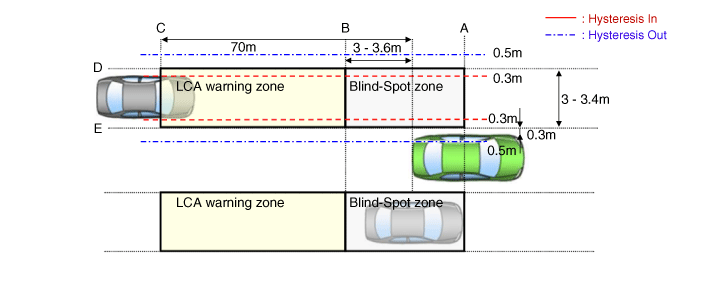

  10. Зона предупреждения
    Hyundai Palisade. Description and operation

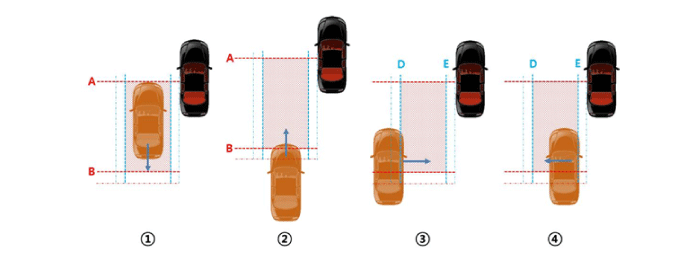

  11. Условия включения предупреждения BCW ① Весь кузов целевого автомобиля находится за линией А. ② Любая часть целевого транспортного средства пересекает линию B. ③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In. ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис В.
    Hyundai Palisade. Description and operation
  12. Условия отключения предупреждения BCW ① Весь кузов целевого транспортного средства движется перед линией А. ② Весь кузов целевого автомобиля перемещается за линию B. ③ Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне. ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис Вне.
    Hyundai Palisade. Description and operation
  13. Условия включения предупреждения LCA ① Весь кузов целевого автомобиля находится за линией B. ② Любая часть целевого транспортного средства пересекает линию C. ③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In. ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис В. ⑤ Во всех вышеперечисленных условиях TTC (время до столкновения) не менее 4,5 сек.
    Hyundai Palisade. Description and operation

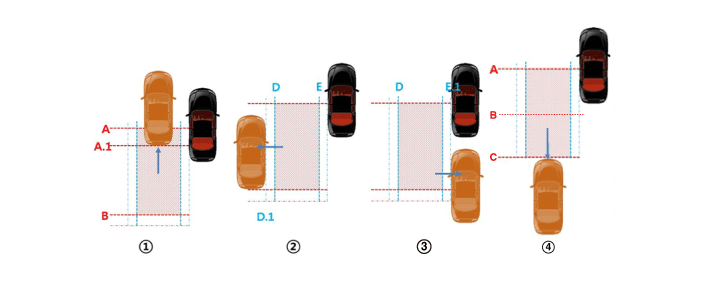

  14. Условия отключения предупреждения LCA ① Весь кузов целевого автомобиля находится перед линией B. ② Весь кузов целевого транспортного средства пересекает линию C. ③ Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне. ④ Весь кузов целевого автомобиля пересекает линию E и гистерезис. Вне. ⑤ Во всех вышеперечисленных условиях TTC (время до столкновения) превышает 4,5. сек.
    Hyundai Palisade. Description and operation
  15. Условия активации датчика ① Переключатель BCW и LCA (обозначается светодиодом переключателя) включен. ② Скорость автомобиля: 30 км/ч или выше. ③ Радиус кривизны: 100 м и более ④ Относительная скорость автомобиля: -15 - 255 км/ч ("-" означает обгон впереди идущего транспортного средства)
  16. Условия отключения датчика ① Переключатель BCW и LCA (обозначается светодиодом переключателя) выключен. ② Скорость автомобиля: 28 км/ч или меньше. ③ Радиус кривизны: 70 м или менее ④ Относительная скорость автомобиля: все, кроме -15 - 255 км/ч. ("-" означает обгон впереди идущего транспортного средства)
  17. Запрет управления системой ① Радар закрыт обломками: Состояние системы - Сообщение о блокировке выводится
    Hyundai Palisade. Description and operation
    Если датчик на заднем бампере загрязнен снегом, грязью или наклейки, его производительность обнаружения может быть снижена.
    ② Радарная установка повреждена внешним ударом: Отправьте сообщение об ошибке код ③ Сбой системы BCW и LCA: отправьте код ошибки ④ Радар перегрелся: состояние системы — сообщение о перегреве выводится.
  18. Система предупреждения о столкновении сзади (RCCW)
    Элемент Контрольное значение Примечания
    Скорость активации от 0 до -10 км/ч (задний ход) Активируется при переключении передачи в положение R (задний ход).
    Значение времени до столкновения 2 - 3,5 сек. +: закрытие
    Расстояние активации 0,5м - 25м База автомобиля

    ① Генерирует предупреждение в случае опасности столкновения с приближающимся транспортным средством с левой и правой стороны вашего автомобиля при движении задним ходом из парковочное место. ② На основе времени до столкновения (TTC) предупреждение генерируется для транспортное средство, которое может столкнуться в течение 3,5 секунд.
    Hyundai Palisade. Description and operation
    «Время до столкновения (TTC): время, рассчитанное с использованием относительного расстояние/скорость, которое является временем до возможного столкновения. (TTC может меняться в зависимости от относительной скорости приближающийся автомобиль)».

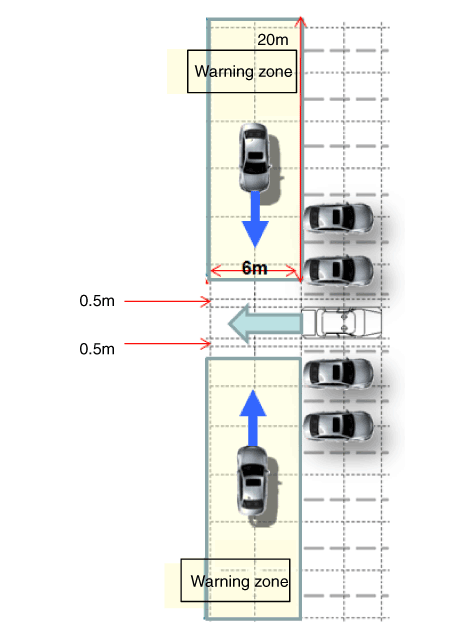

    ③ Зона предупреждения выглядит следующим образом:
    Hyundai Palisade. Description and operation
  19. BCA-R (Система предотвращения столкновений в слепых зонах — сзади)
    Элемент Контрольное значение Примечания
    Скорость активации 60 - 180 км/ч Те же условия работы фронтальной камеры
  20. RCCA (Система помощи при столкновении с задним транспортом)
    Элемент Контрольное значение Примечания
    Скорость активации от -1 до -10 км/ч (задний ход) Активируется при переключении передачи в положение R (задний ход).
    Значение времени до столкновения 2 - 3,5 сек. + : закрытие
    Расстояние активации 0,5м - 25м База автомобиля

    ① Тормоз включается, если транспортное средство не останавливается даже после предупреждения. генерируется из-за риска столкновения при выезде с парковки задним ходом космос. ② В зависимости от времени до столкновения тормоз применяется к транспортному средству в пределах 2 секунды.
    Hyundai Palisade. Description and operation
    «Время до столкновения (TTC): время, рассчитанное с использованием относительного расстояние/скорость, которое является временем до возможного столкновения. (TTC может меняться в зависимости от относительной скорости приближающийся автомобиль)».
Состояние предупреждения
