Задний угловой радар

Технические характеристики

Технические характеристики

[BCW, BCA]

[RCCW, RCCA]

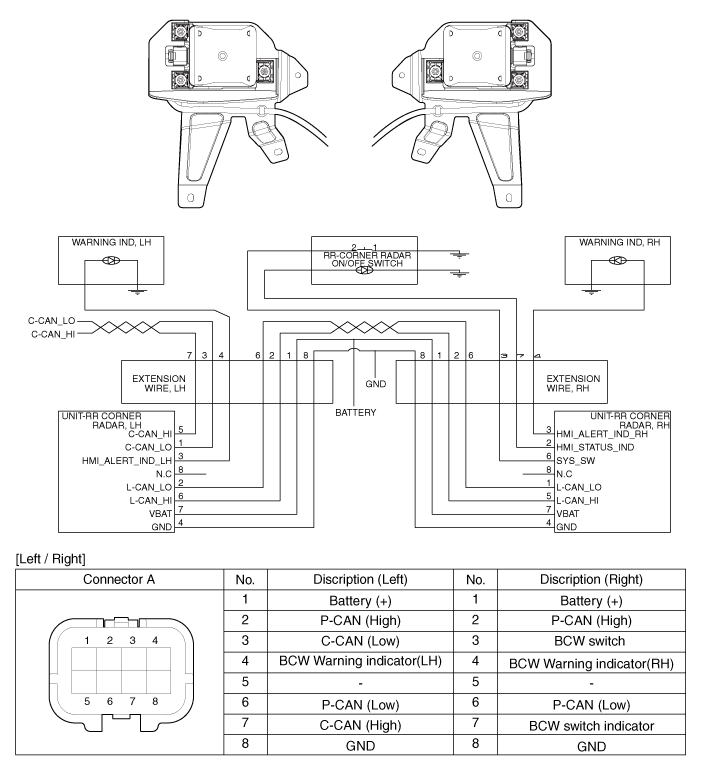

Принципиальные диаграммы

Разъем и функция терминала

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите кожух заднего бампера. (См. Кузов — «Крышка заднего бампера»)
3. 3

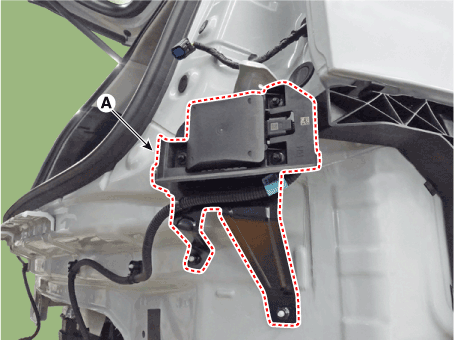

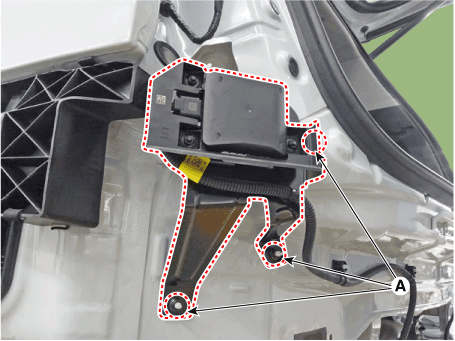

   Снимите блок радара слепых зон (А), предварительно ослабив крепежные гайки. [левый]



   [Правый]



4. 4

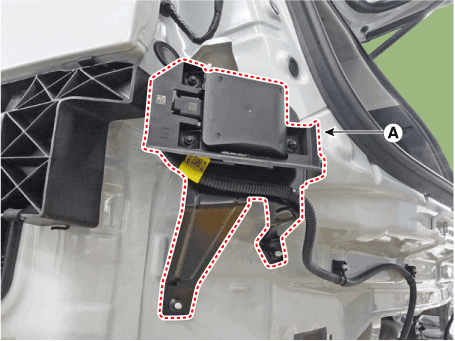

   При замене кронштейна отсоедините разъем радара (A) после ослабления монтажные гайки.



   Будьте осторожны, чтобы не повредить кронштейн при снятии задний угловой радар.

Монтаж

1. 1

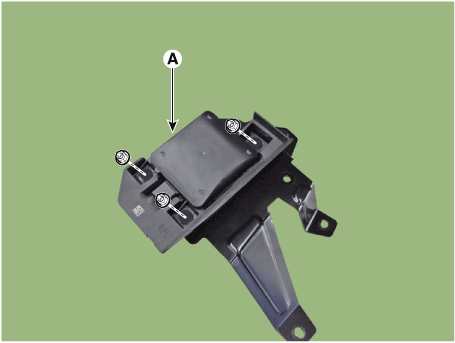

   Установите задний угловой радар и кронштейн. Момент затяжки : Кронштейн: 0,82–1,17 кгс·м (8,1–11,5 Н·м, 5,97–8,48 фунт-фут) единица измерения: 0,31–0,37 кгс·м (3,1–3,7 Н·м, 2,28–2,72 фунт-фут)
2. 2
   установить накладку заднего бампера.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

   Будьте осторожны, чтобы не перепутать левую сторону (мастер) и правую. боковой (ведомый) блок при установке.

4. 4
   Выполните процедуры «Корректировка угла заднего углового радара».
5. 5
   Выполните процедуру «Калибровка заднего углового радара».

осмотр

1. 1
   После замены блока радара слепых зон или кронштейна с бампером удалены, используйте набор инструментов для коррекции блока радара слепых зон (специальный инструмент: 09985-3T500) для выполнения угловой коррекции.

   Выполняйте задание на ровном месте. Выполните задание после проверки давления в шинах.

2. 2

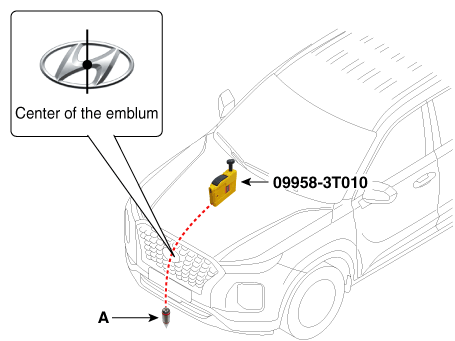

   Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к капоту и опустите отвес (А) на землю так, чтобы он проходил через центр эмблемы.



3. 3

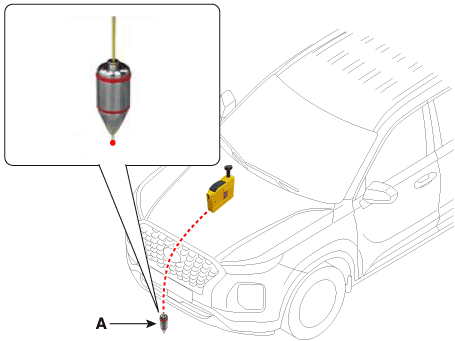

   Отметьте центральную точку под отвесом (A).



4. 4

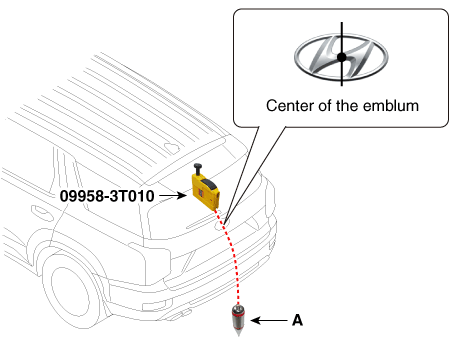

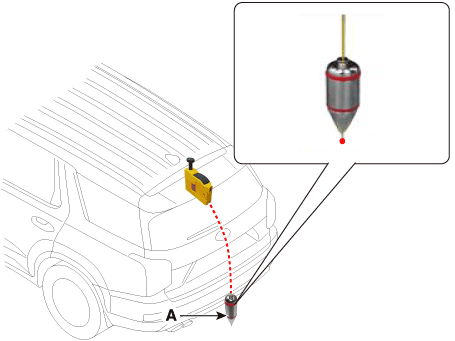

   Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к багажнику (или задней двери) и опустите отвес (A) на землю так, чтобы он прошел через центр герба.



5. 5
   Отметьте центральную точку под отвесом (A).



6. 6

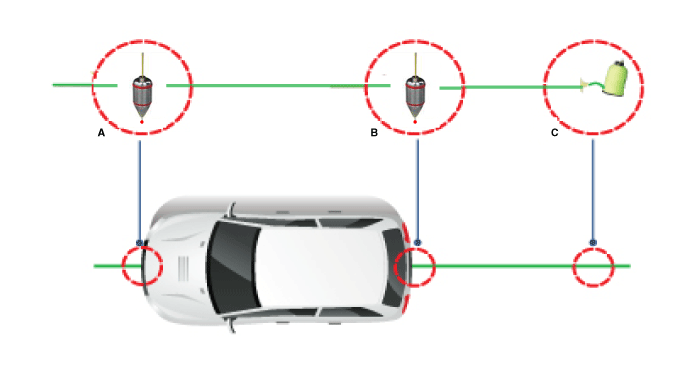

   Обозначение центра автомобиля шнуром.

   1. Проденьте веревку через днище автомобиля сзади автомобиля вперед и прикрепите шнур к центру точка (А) передней части автомобиля.
   2. Закрепите веревку в точке (C) примерно в 1,5–2 м от задней части. автомобиля так, чтобы он проходил через заднюю центральную точку (B).



7. 7

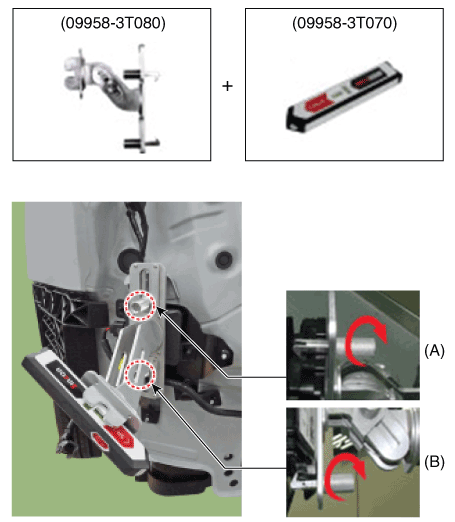

   Установите фиксирующий адаптер блока радара слепых зон (специальный инструмент: 09958-3T080) на блоке радара слепых зон и закрепите лазерный уровень (специальный инструмент: 09958-3T070).



   При наличии крышки блока радара слепой зоны снимите крышку, а затем установите фиксирующий адаптер (специальный инструмент: 09958-3T080).

8. 8

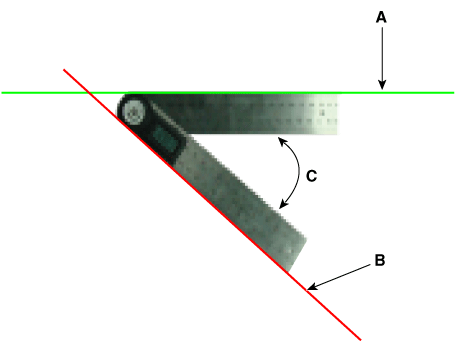

   Измерьте угол (C) между центральной линией (A) измерительного уголка. пластину и горизонтальный лазерный луч (В) с помощью цифрового транспортира (специального инструмент: 09958-3T090).

   Горизонтальный угол (С): 54° ± 3°



9. 9

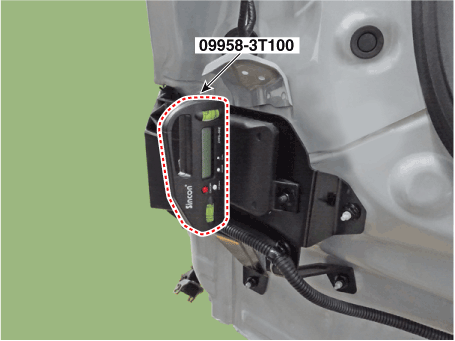

   Используйте цифровой инклинометр (специальный инструмент: 09958-3T100) для измерения вертикальный угол радиолокатора слепых зон.

   Вертикальный угол: 87° ± 1,5°



10. 10
    Измерьте горизонтальные и вертикальные углы левой и правой мертвой зоны. радиолокационные блоки. Если измеренные значения отклоняются от указанных значений, вставьте шайбу между кронштейном блока радара слепых зон.

    Заданные значения Горизонтальный угол: 54° ± 3° Вертикальный угол: 87° ± 1,5°



11. 11
    После проверки и исправления угла блока радара слепых зон выполните процедура радиолокационной коррекции слепых зон.
12. 12
    Автомобили с аварией заднего бампера и автомобили, заменившие задний угол Радарные блоки должны выполнить выравнивание заднего углового радиолокационного блока с помощью диагностики. инструмент.
13. 13
    Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижнюю панель боковой накладки и включите диагностический инструмент.
14. 14

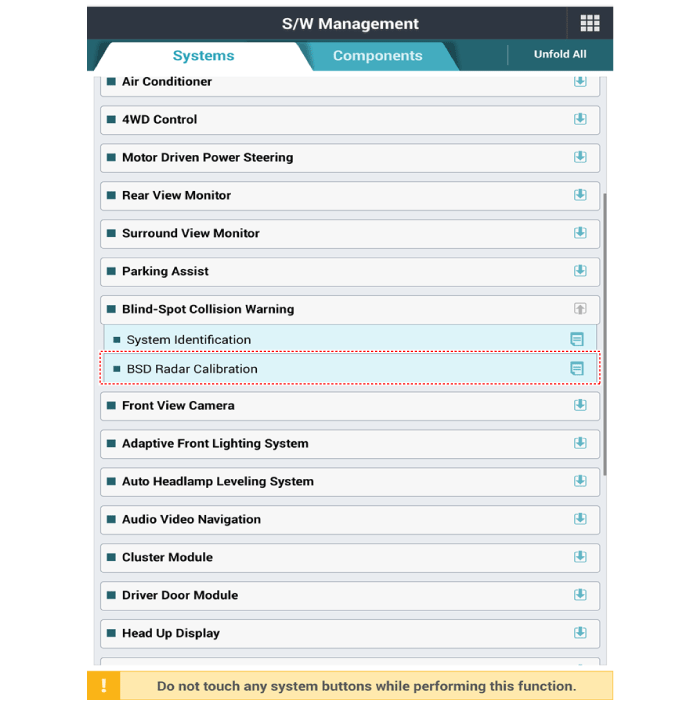

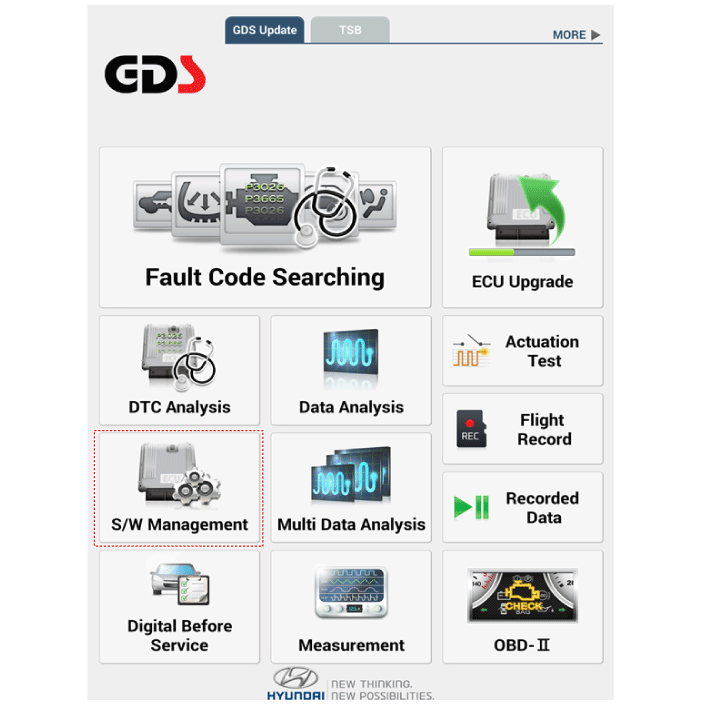

    Выберите «Управление ПО» и «Модель автомобиля».



15. 15

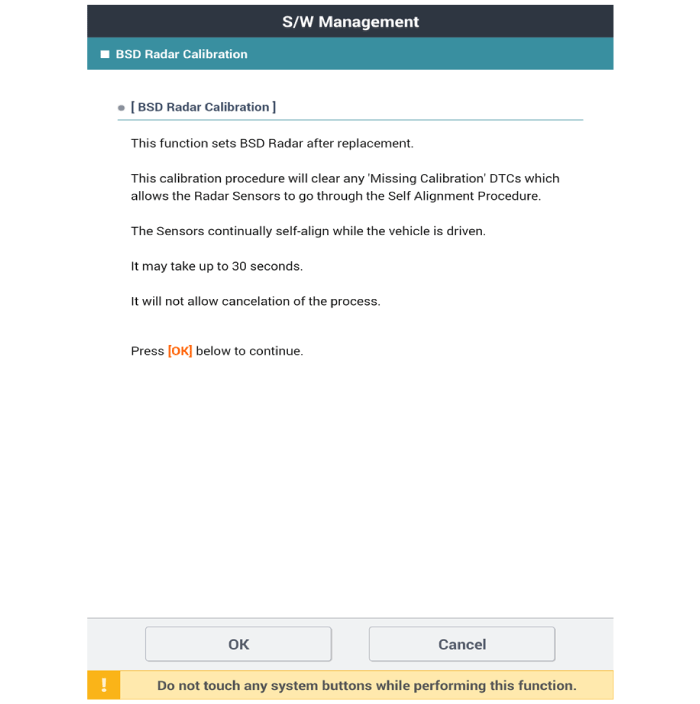

    Выберите «Предупреждение о столкновении в слепых зонах» и «Калибровка радара BSD».



16. 16
    Выполните процедуру «Калибровка радара BSD» в соответствии с сообщение на экране инструмента.
