Hyundai Palisade: Система предупреждения о сближении с парковкой (PDW) / Описание и работа
| Описание |
| • |
PDW состоит из 8 датчиков (спереди: 4 шт., сзади: 4 шт.), которые
используется для обнаружения препятствий и передачи результата в виде трех отдельных предупреждений
уровни, первый, второй и третий в IBU через связь LIN.
|
| • |
IBU определяет уровень тревоги по переданному коммуникационному сообщению
от ведомых датчиков, затем включает зуммер или передает данные
для отображения.
|

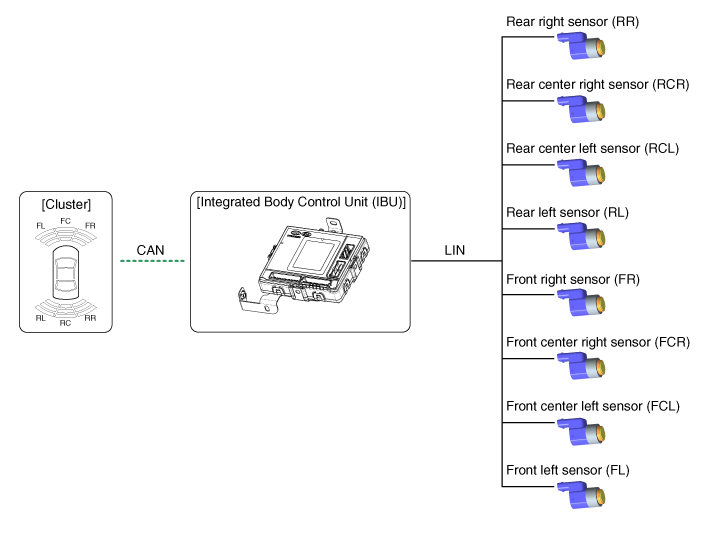

Блок-схема
Спецификация работы системы
| Начальный режим |
| 1. |
Время инициализации системы
|
| 2. |
PDW распознает LID и устанавливает идентификатор датчика во время инициализации.
|
| 3. |
PDW активирует каждый датчик, а затем выполняет диагностику после завершения.
инициализация IPM(IBU).
|
| 4. |
Стартовый зуммер PDW нормально работает, когда датчик не посылает
сообщение об ошибке и после завершения диагностики ошибок.
|
| 5. |
Если какой-либо отказ получен от каких-либо датчиков, зуммер запуска PDW
не работает, но на мгновение срабатывает аварийная сигнализация.
Если у вас есть опция отображения, на ней также отображается предупреждающий знак.
|
| 6. |
IBU запоминает завершенный статус инициализации датчика.
|
| Нормальный режим |
| 7. |
PDW-F : Связь по линии начинается и поддерживает процедуру после IGN1 ON+D
передача + ниже 10 км/ч.
PDW-R : Связь по линии начинается и поддерживает процедуру после IGN1 ON+R
механизм
|
| 8. |
После инициализации подпрограмма запускается сразу без запуска PDW.
предупреждающий звук.
|
| 9. |
Тревога препятствия состоит из 3-х уровней 1,2,3 шага и 1,2 звуков тревоги
прерывисто и 3 звуковых сигнала непрерывно. Тревога 1 уровня не
есть в переднем ультразвуковом датчике.
|
| 10. |
На дисплее данные каждого датчика отправляются с IBU на дисплей для
примерный кластер. Связь CAN используется для передачи и максимального
время шлюза составляет 50 мс.
|
| 11. |
Эффективная скорость автомобиля при работе с PDW составляет менее 10 км/ч.
|
| 12. |
Работа не начинается или останавливается на передаче N, P.
|
Зона обнаружения
|
Уровень
|
Диапазон расстояний
|
Допустимый диапазон
|
|
1
|
Спереди: 61–100 см (24,02–39,37 дюйма) / сзади: 61–120 см (24,02–47,2 дюйма)
в.)
|
± 15 см (5,90 дюйма)
|
|
2
|
31–60 см (12,20–23,62 дюйма)
|
± 15 см (5,90 дюйма)
|
|
3
|
0–30 см (0–11,81 дюйма)
|
± 10 см (3,94 дюйма)
|
*Условия измерения: труба из ПВХ - диаметр 75 мм (0,0394 дюйма), длина 1 м.
(39,37 дюйма), при нормальной температуре

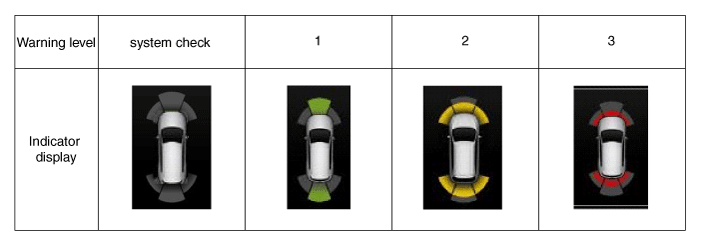

Спецификация индикатора аварийного сигнала дисплея
Компоненты и расположение компонентов
Расположение компонента
1. IBU (Интегрированный контроль тела).
Единица)
2. Датчик парковки
※ Функция предупреждения о сближении с парковкой встроена в IBU (Integrated Body Control).
Единица)...
Ультразвуковой датчик
Принципиальные диаграммы
Схематические диаграммы
Процедуры ремонта
Удаление
1.
Снимите кожух бампера.
(См. Кузов — «Крышка переднего бампера»)
(См. Кузов — «Крышка заднего бампера»)
2...
