Hyundai Palisade: модуль задней двери с электроприводом / осмотр

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Модуль задней двери с электроприводом / Инспекция

осмотр

Нормальная работа задней двери, процесс передачи/приема

•	Переключатель с ключом FOB : Переключатель с ключом FOB → BMC / SMK → связь CAN → Модуль ПТГ

•	Переключатель драйвера: переключатель драйвера → проводка → модуль PTG

•	Внешний переключатель: внешний переключатель → проводка → SJB → связь CAN → Модуль ПТГ

① Нажмите кнопку открывания крышки багажника с электроприводом.

② Передача/прием сигнала открытия задней двери с электроприводом по шине CAN и проводке.

③ Открыта задняя дверь с электроприводом

•	Работа двери багажника с электроприводом активируется взаимной связью с модулем автомобиля и переключателем.

•	Перед заменой деталей необходимо проверить основную связь, коммутационные сигналы и точки контакта разъемов проводов.

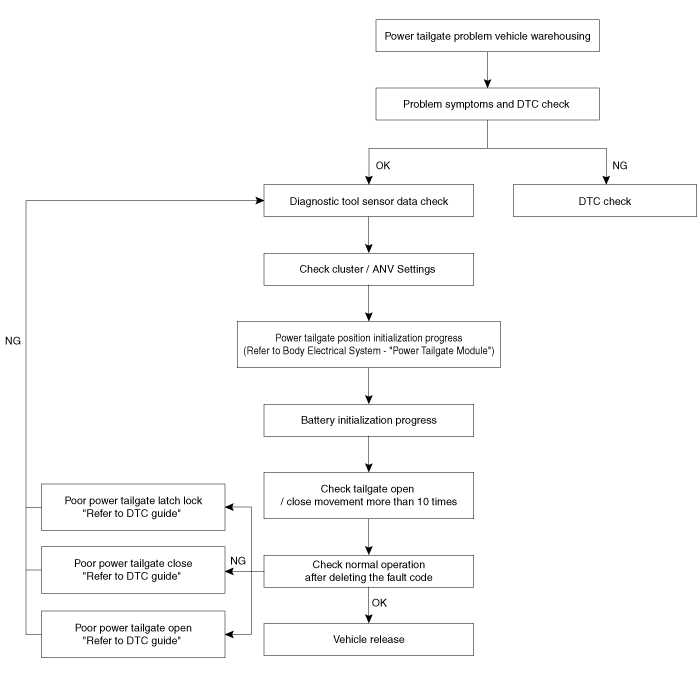

Блок-схема проверки PTG

Hyundai Palisade. Inspection

Электропривод задней двери NG Список

Список	Решение
CAN-ШИНА ВЫКЛ.	Проверьте линию CAN
Встроенный режим модуля задней двери с электроприводом не деактивирован	1. Управление программным обеспечением — отключить встроенный режим
	2. Отключить встроенный режим на ходу (5 км/ч↑)
Ошибка разблокировки PTG	1. Проверьте правильность подключения разъема защелки.
	2. Проверьте проводку защелки.
	3. Проверьте защелку в сборе.
Ошибка датчика Холла шпинделя PTG, левый	1. Убедитесь, что разъем шпинделя правильно подключен - левый
	2. Проверьте проводку шпинделя — левый.
	3. Проверьте узел шпинделя — левый.
Ошибка датчика Холла шпинделя PTG, правый	1. Проверьте правильность подключения разъема шпинделя — правый.
	2. Проверьте проводку шпинделя — правая.
	3. Проверьте узел шпинделя — правый.
Ошибка датчика защиты от защемления PTG, левый	1. Проверьте правильность подключения разъема датчика защиты от защемления — левый
	2. Проверьте проводку датчика защиты от защемления — левый.
	3. Проверьте узел датчика защиты от защемления — левый.
Ошибка датчика защиты от защемления PTG, правый	1. Проверьте правильность подключения разъема датчика защиты от защемления — правый
	2. Проверьте проводку датчика защиты от защемления — правый.
	3. Проверьте узел датчика защиты от защемления — правый.
Защелка PTG Cinching Rewind Fail Max	1. Проверьте правильность подключения разъема защелки.
	2. Проверьте проводку защелки.
	3. Проверьте защелку в сборе.
Ошибка переключателя исходного положения встроенной защелки PTG	1. Проверьте правильность подключения разъема защелки.
	2. Проверьте проводку защелки.
	3. Проверьте сигнал внутреннего переключателя защелки.
	4. Проверьте узел защелки.
Ошибка комбинации встроенного переключателя-защелки PTG	1. Проверьте правильность подключения разъема защелки.
	2. Проверьте проводку защелки.
	3. Проверьте сигнал внутреннего переключателя защелки.
	4. Проверьте узел защелки.

Диагностика данных датчика с помощью диагностического инструмента

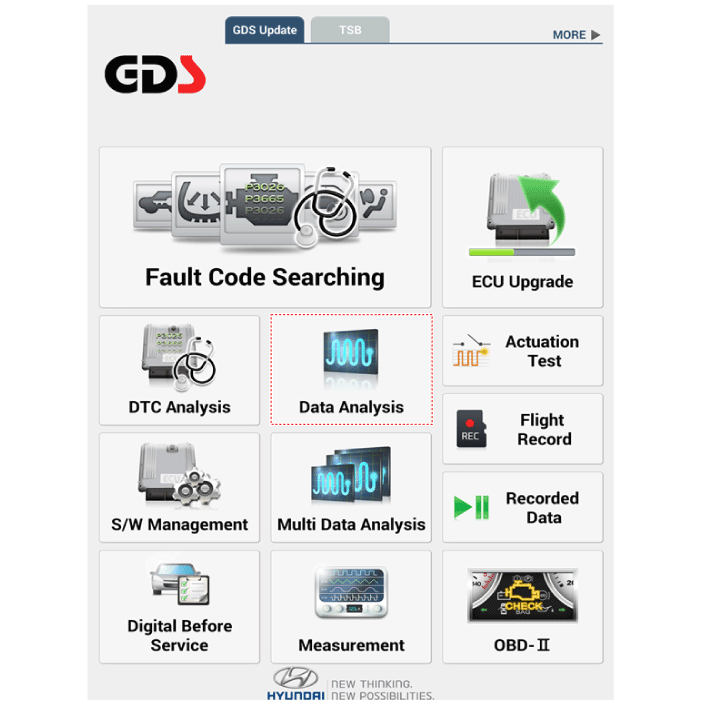

1.	Выберите «Анализ данных».

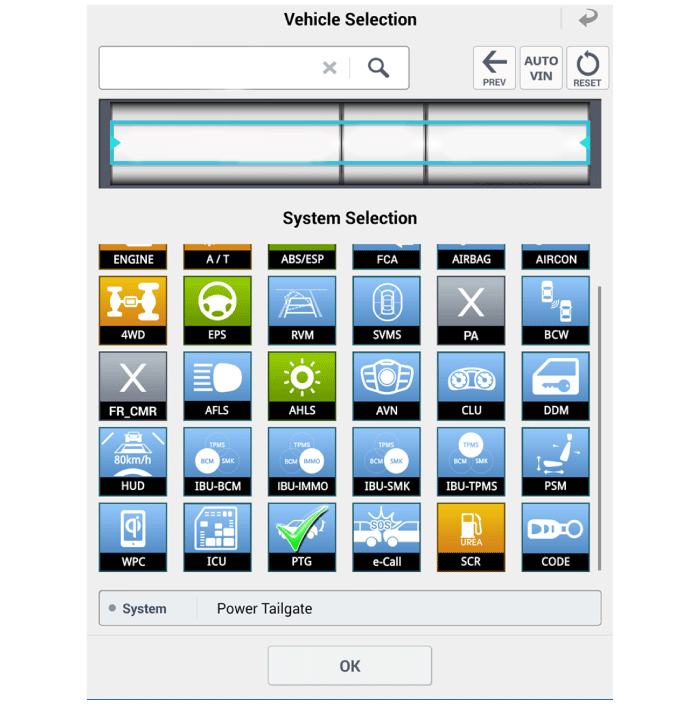

2.	Выберите «PTG».

3.	Проверьте данные датчика.
