Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
3. 3
   Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите часовую пружину. (См. Переобучение — «Модуль подушки безопасности водителя (DAB) и часовая пружина)
5. 5

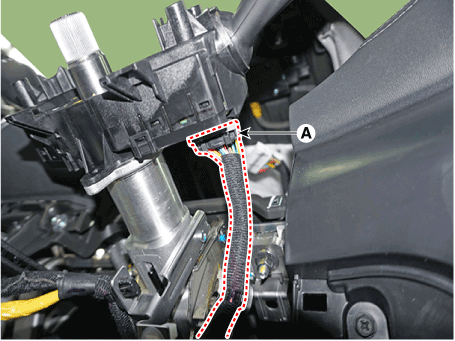

   Отсоедините разъем многофункционального переключателя (А).



6. 6

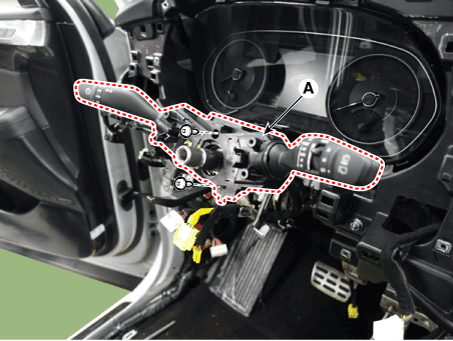

   Ослабьте винты (2 шт.) и снимите узел многофункционального переключателя. (А).



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину и рулевое колесо.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.

осмотр

1. 1

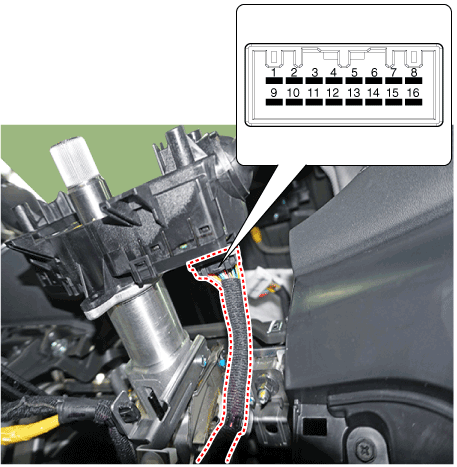

   Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.



   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	ВНУТРЕННИЙ (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Прерывистый объем переднего стеклоочистителя	Том 1	7-9	330
   	Том 2		690
   	Том 3		1310
   	Том 4		2610
   	Том 5		7310
   Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	4-16	∞
   	НИЗКИЙ		910
   	ВЫСОКИЙ		2910
   Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	∞
   	Передняя противотуманная фара		910
   	Задний противотуманный фонарь		2910
   Переключатель указателей поворота	ВЫКЛЮЧЕННЫЙ	9-12	∞
   	Левый		910
   	Верно		2910
   Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	∞
   	Прохождение		910
   	Диммер		2910
   Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	680
   	АВТО / ДХО		∞
   	Задний фонарь		1680
   	Ближний свет		5580

2. 2
   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool). Система диагностики (инструмент диагностики) предоставляет следующую информацию.

   1. Поиск кода неисправности: проверка неисправности и кодового номера (DTC)
   2. Анализ данных: проверка состояния входных/выходных данных системы
   3. Проверка срабатывания: Проверка состояния работы системы
   4. S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
3. 3

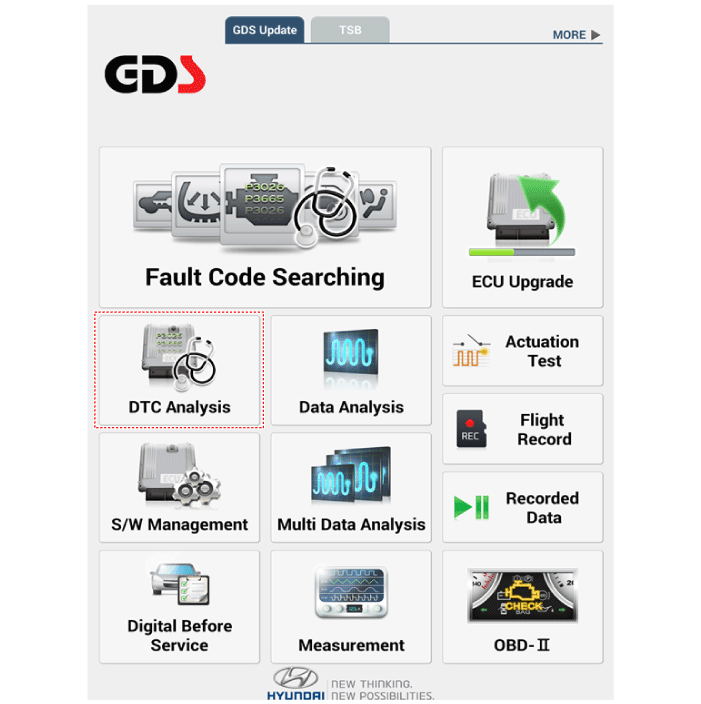

   Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".



4. 4
   Если проверить текущий статус, выберите «Анализ данных» и «Модель автомобиля».



5. 5

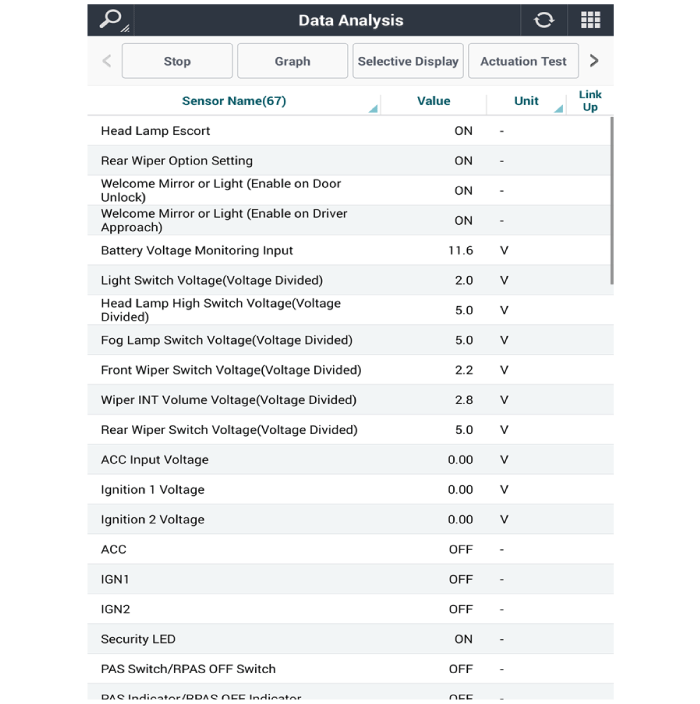

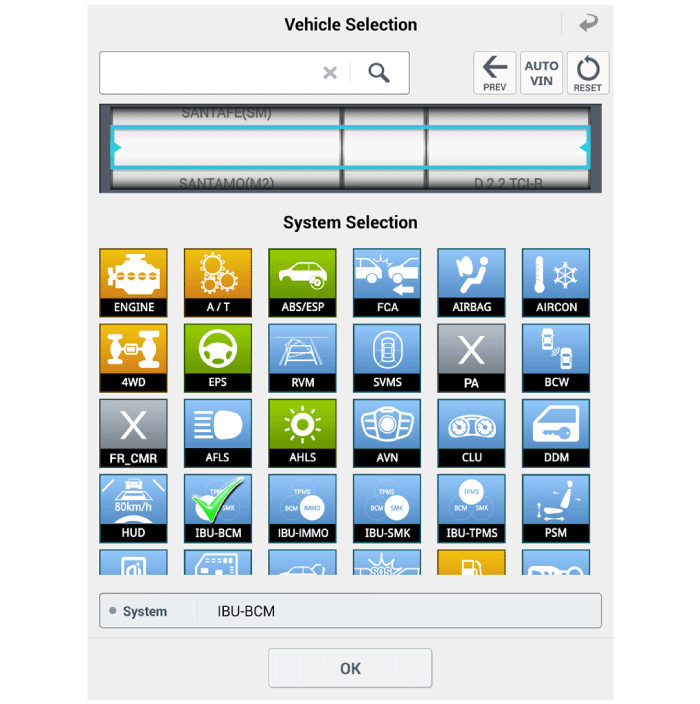

   Выберите «IBU_BCM» для поиска текущего состояния ввода/вывода. данные.
