Технические характеристики

Элемент	Технические характеристики
Рабочее напряжение	12 В постоянного тока
Рабочая сила	Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Рабочая сила	Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая Температура	-40°C ~ 80°C (-40°F ~ 176°F)

Описание и работа

Описание

–	Выключатель замка зажигания установлен на педали схватить.

–	Выключатель замка зажигания работает, когда вы нажмите педаль сцепления.

–	Если педаль сцепления не нажата, двигатель не запускается.

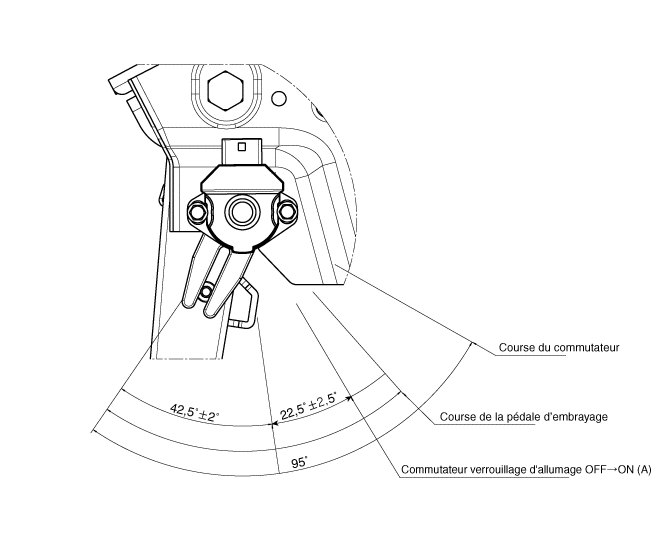

Переключить рабочее состояние замок зажигания и сцепление

–	Если педаль сцепления нажата, (А) нажмите переключатель замок зажигания в одном месте.

Процедуры ремонта

ДЕПОЗИТ

1.	Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.

2.	Отсоедините разъем выключателя замка зажигания и сцепление (А).

3.	Снимите замок зажигания и выключатель сцепления (А). после снятия болта (В-2 шт.).

Контроль

ПРОВЕРКА КОМПОНЕНТА

1.	Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.

2.	Снимите сцепление и выключатель замка зажигания.

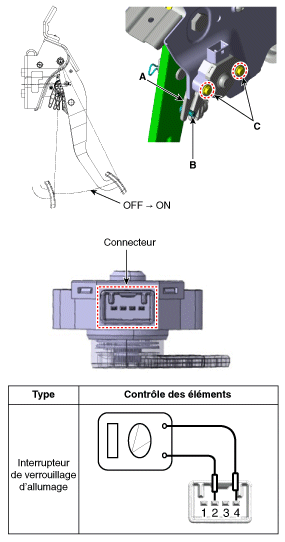

3.	Поверните рычаг переключателя в направлении стрелки, чтобы проверьте рабочую точку (А).

СРЕДСТВО

Установка осуществляется следующим образом.

※ Установка замка зажигания и выключателя сцепления

(A) Вставив рычаг переключателя (A) в штифт педаль сцепления (В), снова затяните болт крепления переключателя (ПРОТИВ).

(B) Отрегулируйте переключатели сцепления, чтобы убедиться, что ток питание подается на контакты ② и ④.

(D) При присоединенной педали поверните переключатель по часовой стрелке. и против часовой стрелки, чтобы установить его в положение переход от ВЫКЛ к ВКЛ. Затем затяните фиксирующий болт (С) к указанному крутящему моменту.

(E) После завершения сборки еще раз проверьте, чтобы переключатель работает правильно.

※ Допустимое отклонение хода ВЫКЛ.→ВКЛ. должно быть в пределах ±7 мм.

ВЫКЛ. → ВКЛ. положение:

121,9 ± 7 мм (4,7992 ± 0,2756 дюйма)

Момент затяжки:

2,0 ~ 6,0 Н·м (0,2 ~ 0,6 кгс·м, 1,4 ~ 4,3 фунт-фут)

Кожух и диск сцепления

Компоненты и расположение компонентов КОМПОНЕНТЫ 1. Диск сцепления 2. Крышка сцепления 3. Механическая коробка передач 4. Маховик ...

переключатель сцепления

Технические характеристики Технические характеристики Элемент Технические характеристики Рабочее напряжение 12 В постоянного тока Рабочая сила...
