Руководство по обслуживанию и ремонту Hyundai Tucson: Цилиндр выключения сцепления

Руководство по ремонту автомобилей Hyundai Tucson. / система сцепления / система сцепления / Выпускной цилиндр

Компоненты и расположение компонентов

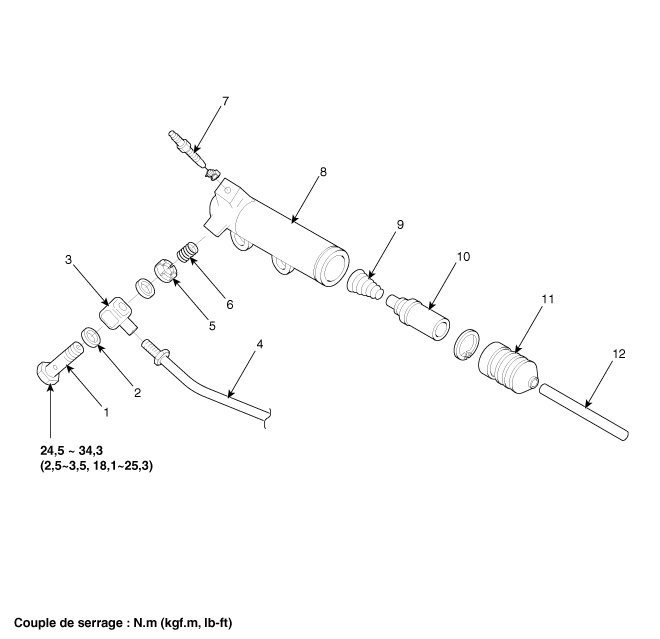

КОМПОНЕНТЫ

1. Соединительный болт
2. Прокладка
3. Уплотнение трубы
4. Трос сцепления
5. Тарелка клапана
6. Пружина клапана

7. Прокачной винт
8. Выпускной цилиндр
9. Возвратная пружина
10. Плунжер
11. Сильфоны
12. Толкатель

Процедуры ремонта

ДЕПОЗИТ

1.	Слейте тормозную жидкость через сливную пробку (А).

Снимите узел цилиндра выключения сцепления (C) после откручивания трубку (B) и болты (A 2 шт.).

Момент затяжки:

(A) 14,7 ~ 21,6 Н·м (1,5 ~ 2,2 кгс·м, 10,8 ~ 15,9 фунт-фут)

СРЕДСТВО

Для установки выполните процедуру, обратную снятию.

Нанесите указанную смазку на толкатель оси вилка сцепления.

Указанная смазка: CASMOLY-L9508

ПАРАМЕТР

Процедура выпуска воздуха из цилиндра разъединение

Используйте только указанную жидкость. Избегайте смешивания марок разная жидкость.

Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

1.	Отсоединив колпачок от воздухоотводчика цилиндра выключения сцепления, вставьте прозрачный виниловый шланг в колпачок.

2.	Ослабьте винт с головкой и нажмите и отпустите педаль сцепления. около 10 раз.

3.	Затяните крышку (А), когда педаль сцепления нажата. После, поднимите педаль вручную.

4.	Выжав педаль сцепления еще 3 раза, ослабьте колпачок (A) и снова затяните его при нажатой педали. поднять его снова.

Повторите шаг 4 два или три раза. (пока нет пузырь в жидкости)

Момент затяжки:

6,8 ~ 9,8 Н·м (0,7 ~ 1,0 кгс·м, 9,2 ~ 13,3 фунт-фут)

6.	Заполните главный цилиндр сцепления указанной жидкостью.
