Руководство по обслуживанию и ремонту Hyundai Tucson: главный цилиндр сцепления

Руководство по ремонту автомобилей Hyundai Tucson. / система сцепления / система сцепления / Главный цилиндр сцепления

Компоненты и расположение компонентов

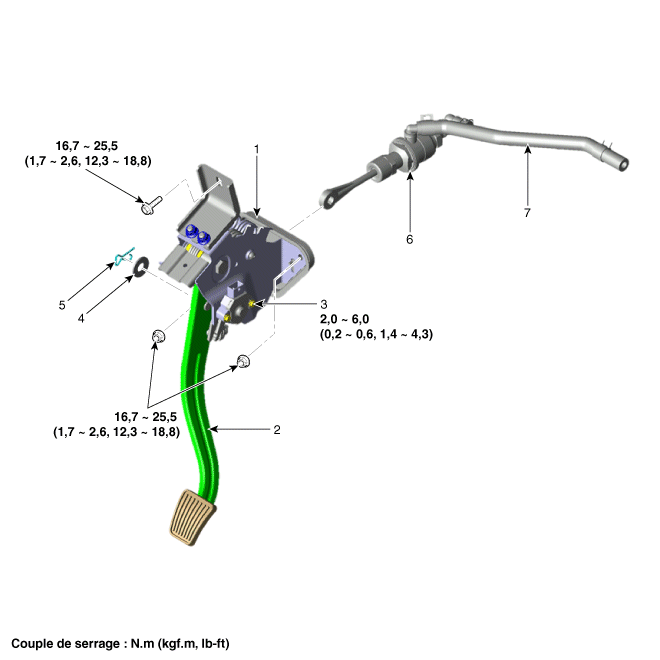

КОМПОНЕНТЫ

1. Педаль сцепления в сборе
2. Рычаг педали сцепления
3. Выключатель сцепления и замка зажигания
4. Шайба

5. Стопорный штифт
6. Главный цилиндр
7. Шланг бака

Процедуры ремонта

ДЕПОЗИТ

1.	Снимите нижнюю панель приборной панели. (См. Тело — «Нижняя приборная панель»)

2.	Отсоедините толкатель педали сцепления, сняв карабин (А) и шайбу (В).

3.	Снимите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

Отсоедините трубку сцепления (А) и шланг бачка (В). главного цилиндра сцепления после снятия стопорного кольца (С).

•	Не переливайте тормозную жидкость на автомобиль, это повредит краску. Если тормозная жидкость вступает в контакт с краской, немедленно удалите ее. с водой.

(левостороннее движение)

(ПРЯМОЙ ПРИВОД)

5.	Снимите главный цилиндр сцепления (А), повернув его по часовой стрелке. (левостороннее движение) (ПРЯМОЙ ПРИВОД)

СРЕДСТВО

1.	Для установки выполните процедуру, обратную снятию.

2.	Выполните процедуру выпуска воздуха в выпускном цилиндре. после заливки тормозной жидкости. (См. Цилиндр выключения - «Регулировка»)
