Руководство по обслуживанию и ремонту Hyundai Tucson: вилка и выжимной подшипник

Руководство по ремонту автомобилей Hyundai Tucson. / система сцепления / система сцепления / Вилка и выжимной подшипник

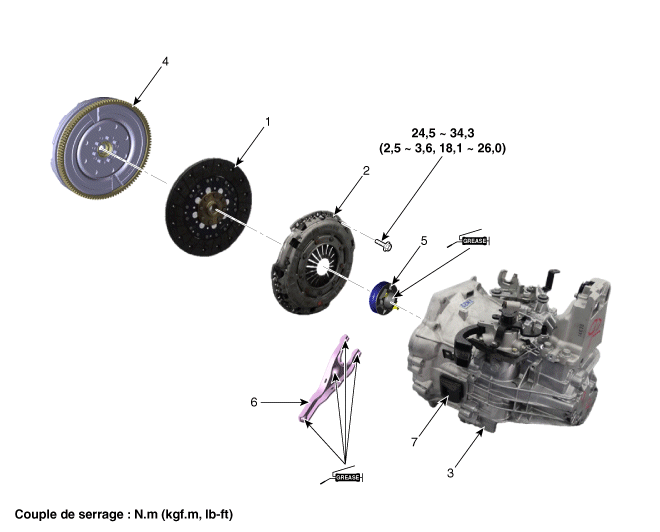

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Диск сцепления
2. Крышка сцепления
3. Механическая коробка передач
4. Маховик
5. Выжимной подшипник
6. Выпускная вилка
7. Сильфоны

Процедуры ремонта

ДЕПОЗИТ
1.
Снимите механическую коробку передач в сборе.
(См. Система механической коробки передач — «Механическая коробка передач»)
2.
Снимите выжимной подшипник (А).

3.
Потяните зажим (А).

4.
Снимите вилку разблокировки (А).

5.
Снимите сильфонное уплотнение (А).

Контроль
1.
Убедитесь, что сильфонные уплотнения не повреждены.
2.
Убедитесь, что вилка выключения не деформирована.
3.
Убедитесь, что выжимной подшипник не деформирован.
СРЕДСТВО
1.
Установите сильфонное уплотнение (А).

2.
Установите зажим на вилку выключения.
3.
Нанесите смазку на точки A, B и C.
РАСПОЛОЖЕНИЕ
Количество (г)
Количество
В
0,3~0,5
Выжимная вилка и подшипник
Б
0,5~1,0
Fulcre и выпускная вилка
ПРОТИВ
0,4~0,8
Выжимная вилка и цилиндр

4.
Установите выжимную вилку (В) и выжимной подшипник (А).

5.
Установите механическую коробку передач.
(См. Система механической коробки передач — «Механическая коробка передач»)
Выпускной цилиндр
Компоненты и расположение компонентов КОМПОНЕНТЫ 1. Соединительный болт 2. Прокладка 3. Уплотнение трубы 4. Трос сцепления 5. Тарелка с...
