Процедуры ремонта датчика внешней среды

осмотр

1. 1
   Зажигание "ВЫКЛ"
2. 2
   Отсоедините датчик температуры окружающей среды.
3. 3
   Проверьте сопротивление датчика температуры окружающей среды между клеммы 1 и 2, меняется ли он при изменении окружающего температура.



   1. Заземление датчика

   2. Сигнал датчика внешней среды


   Спецификация

   Температура окружающей среды [°С(°Ф)]	Сопротивление между клеммами 1 и 2 (кх)
   -30(-22)	479,22
   -20(-4)	271,45
   -10(14)	158,32
   0 (32)	95,10
   10 (50)	58,76
   20 (68)	37.30
   30(86)	24.27
   40(104)	16.17
   50(122)	11.00

4. 4
   Если измеренное сопротивление не соответствует спецификации, замените с заведомо исправным датчиком температуры окружающей среды и проверьте правильность операция.
5. 5
   Если проблема устранена, замените датчик температуры окружающей среды.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

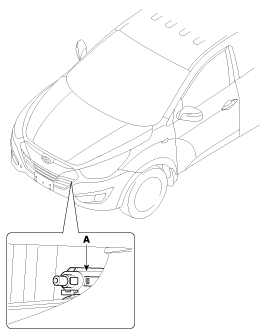

   Отсоедините разъем и снимите датчик температуры окружающего воздуха (А).



3. 3
   Установите в порядке, обратном снятию.
