Процедуры ремонта фотодатчика

осмотр

1. 1
   Зажигание "ВКЛ"
2. 2
   С помощью сканера.
3. 3
   Направьте интенсивный свет на фотодатчик с помощью лампы и проверьте изменение выходного напряжения.
4. 4
   Напряжение будет повышаться при более интенсивном освещении и уменьшаться при более низком интенсивном освещении.



   1. Заземление датчика 2. 5 В (В пост. тока) 3. Сигнал фотодатчика

   4. - 5. Фотодатчик (+) 6. Фотодатчик (-)

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

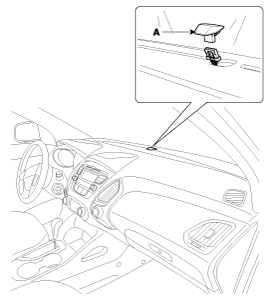

   С помощью отвертки (-) снимите фотодатчик (А) с центра сопла оттайки.



3. 3
   Установите в порядке, обратном снятию.
