Hyundai Tucson: AVN System / Компоненты головного устройства AVN и расположение компонентов
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Электрическая система кузова
/
Система АВН
/ Компоненты головного устройства AVN и расположение компонентов

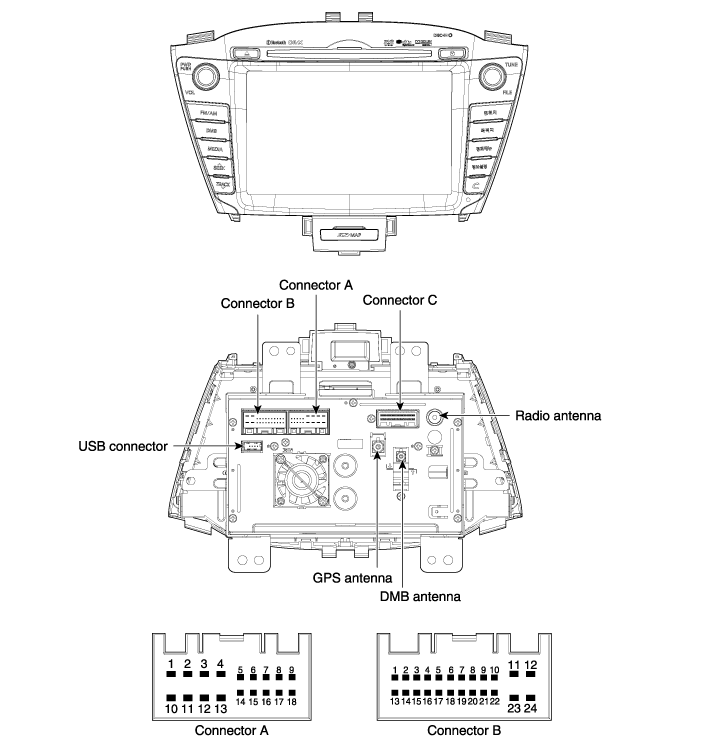

| Компоненты |

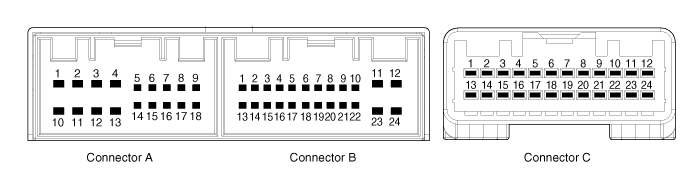

| Разъем головного устройства AVN (аудио/видео и навигация) |

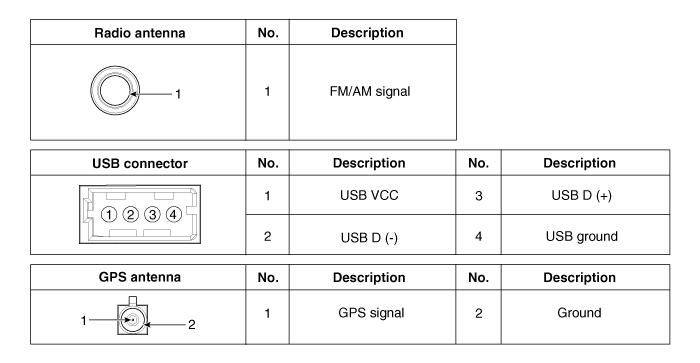

Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
ММ CAN Высокий
|
-
|
|
2
|
Парковка V ВИДЕО
|
-
|
-
|
|
3
|
Парковка V GND
|
-
|
-
|
|
4
|
Задняя камера P масса
|
Ремокон руля
|
МТС/ТМУ наземный
|
|
5
|
SPDIF земля
|
-
|
RS422 передача +
|
|
6
|
SPDIF (+)
|
IGN
|
RS422 передатчик -
|
|
7
|
АЛЬТ Л
|
ДОПОЛНИТЕЛЬНОЕ ВИДЕО
|
RS422 Rx -
|
|
8
|
Освещение (+)
|
AUX правый вход
|
RS422 Rx +
|
|
9
|
позиция R
|
Вспомогательная земля
|
-
|
|
10
|
-
|
МИК (+)
|
-
|
|
11
|
Мощность задней камеры
|
АКК (+)
|
-
|
|
12
|
Голос навигации (-)
|
Батарея (+)
|
Земля
|
|
13
|
Голос навигации (+)
|
ММ CAN Низкий
|
-
|
|
14
|
-
|
Авто свет
|
-
|
|
15
|
SPDIF (-)
|
положение Р
|
-
|
|
16
|
Разблокировка дверного ключа
|
Скорость автомобиля
|
-
|
|
17
|
Освещение (-)
|
Ремокон грунт
|
-
|
|
18
|
Мощность ремокон антенны
|
-
|
-
|
|
19
|
Икс
|
AUX ВИДЕО заземление
|
-
|
|
20
|
AUX обнаружение
|
Голос МТС/ТМУ (+)
|
|
|
21
|
AUX левый вход
|
Голос МТС/ТМУ (-)
|
|
|
22
|
МИК (-)
|
-
|
|
|
23
|
Силовая земля
|
Земля
|
|
|
24
|
Силовая земля
|
-
|
Описание и работа
Описание
Ограничения навигационной системы
Состояние приема сигнала GPS
Когда частота спутника GPS принимается/передается в
прямые линии, прием может не работать, если скрыть устройства ...
Процедуры ремонта головного устройства AVN
Удаление
•
Будьте осторожны, чтобы не поцарапать центральную лицевую панель и связанные с ней детали.
•
Извлеките весь диск перед извлечением головного устройства AVN, чтобы не повредить проигрыватель компакт-дисков.
