Hyundai Tucson: система AVN / Компоненты и расположение компонентов

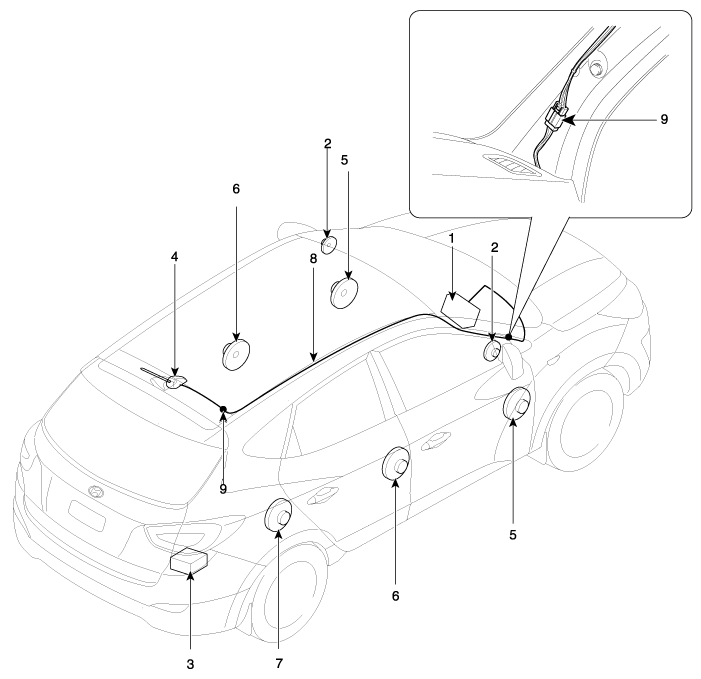

| Расположение компонентов |
|
1. AVN (головное устройство аудио/видео и навигации)
2. Динамик твитера 3. Внешний усилитель 4. Антенна на крыше (GPS) 5. Динамик в передней двери 6. Динамик в задней двери |
7. Динамик сабвуфера
8. Кабель питания антенны 9. Соединительный соединитель фидерного кабеля 10. Динамик объемного звучания (опция) 11. Камера заднего вида |
Технические характеристики
Технические характеристики
ПунктСпецификацияИсточник питанияDC 14,4 В (-) земляДиапазон частот / пространство каналовFM: 87,5 ~ 108,0 МГц / 100 кГцAM: 531 ~ 1602 кГц / 9 кГцТип настройкиPLL SYNTHESIZED TUNINGСопротивление2 ...
Схематические диаграммы
Блок-схема системы
...
