Hyundai Tucson: система AVN / принципиальные схемы

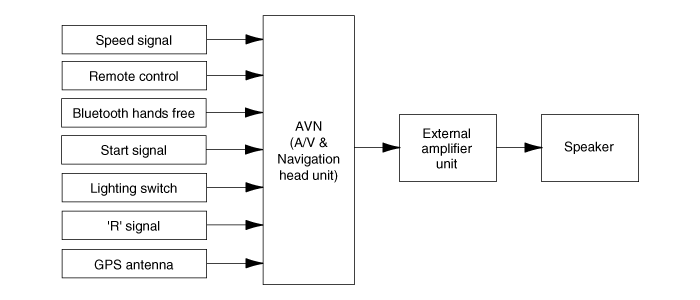

| Блок-схема системы |
Компоненты и расположение компонентов
Расположение компонентов
1. AVN (головное устройство аудио/видео и навигации)2. Динамик твитера 3. Внешний усилитель4. Антенна на крыше (GPS)5. Динамик в передней двери6. Динамик в задней двери7. Сабвуфер8. Питание антенны...
Описание и работа
Описание
Ограничения навигационной системы
Состояние приема сигнала GPS
Когда частота спутника GPS принимается/передается в
прямые линии, прием может не работать, если скрыть устройства ...
