Hyundai Tucson: сцепление и тормоз / блок-схема
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Автоматическая трансмиссия
/
Сцепление и тормоз
/ Диаграмма потока

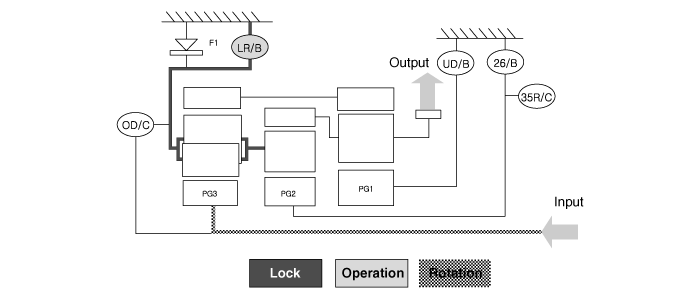

| Схема потока энергии |
|
П,Н
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
Икс
|
|
|
|
|
х Направление вращения
Активация xLower & Reverse Brake (LR/B) > Overdrive (O/D) Hub Lock > Mid & Rear P/C Lock
xВращение входного вала > Вращение задней солнечной шестерни > Заднее
Вращение внутренней шестерни (задний ход) > Вращение задней внешней шестерни > Задний ход
Вращение кольцевой шестерни > Вращение передней кольцевой шестерни > Передняя шестерня
Вращение > Вращение передней солнечной шестерни (реверс) > Ступица понижающей передачи (U/D)
Вращение (Обратное)
xВращение входного вала > Вращение фиксатора муфты повышающей передачи (OD/C)
xВращение входного вала > 35R Вращение муфты
|
р
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
Икс
|
|
Икс
|
|
|

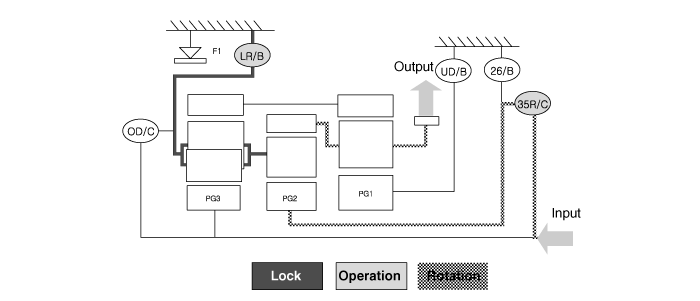

x Путь доставки энергии
x Среднее водило заблокировано, средняя солнечная шестерня вращается
x Вращение солнечной шестерни средней планетарной передачи при
носитель фиксируется на месте, замедляется и вращает кольцевое пространство в обратном направлении
шестерня (переднее водило), что приводит к передаче мощности на переднее водило.
x Задняя и передняя кольцевые шестерни задней планетарной передачи
вращаться с пониженной скоростью, что приводит к обратному вращению без нагрузки
передняя солнечная шестерня передней планетарной передачи.
|
Д1
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
Икс
|
(0)
|
|
|
|
Икс
|

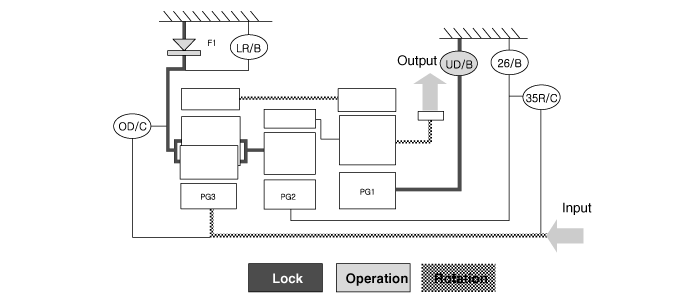

x Путь доставки энергии
x Передняя солнечная шестерня, среднее и заднее водило заблокированы, а задняя солнечная шестерня постоянно вращается
x При вращении задней солнечной шестерни мощность снижается при
задний планетарный редуктор, а затем доставляется к заднему и переднему кольцевому кольцу
шестерни. Затем мощность снова снижается на передней планетарной передаче,
чья солнечная шестерня фиксируется на месте, а затем доставляется вперед
перевозчик.
x Здесь средняя кольцевая шестерня, состоящая из
единое целое с передним водилом, вращается и приводит в обратном направлении, ноль
вращение нагрузки средней солнечной шестерни.
|
Д2
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
Икс
|
|
Икс
|
|
|
|

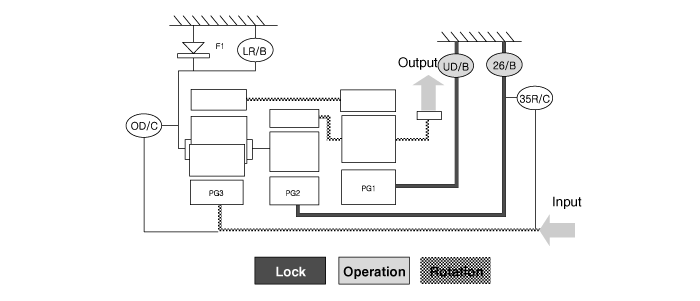

x Путь доставки энергии
x Передняя солнечная шестерня и средняя солнечная шестерня заблокированы, а задняя солнечная шестерня постоянно вращается
x Вращение задней солнечной шестерни передает мощность на заднюю
и передние кольцевые шестерни, а также реакция переднего водила и
средняя кольцевая шестерня, к которой крепится солнечная шестерня, переходит на
средние и задние водители, что приводит к равновесию мощности и мощности
передача на передний носитель.
|
Д3
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
Икс
|
|
|
Икс
|
|
|

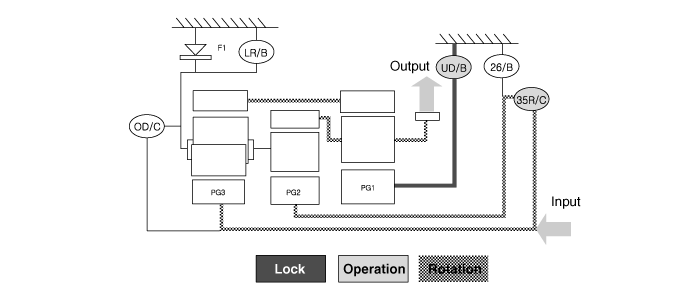

x Путь доставки энергии
x Передняя солнечная шестерня заблокирована, средняя и задняя солнечные шестерни вращаются
x Вращение средней солнечной шестерни и задней солнечной шестерни
передает мощность на заднюю и переднюю кольцевые шестерни, а реакцию от
переднее водило и средняя кольцевая шестерня, к которой прилегает солнечная шестерня
прикрепляется, переходит на средние и задние держатели, в результате чего мощность
равновесие и передача мощности на переднее водило.
|
Д4
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
Икс
|
|
|
|
Икс
|
|

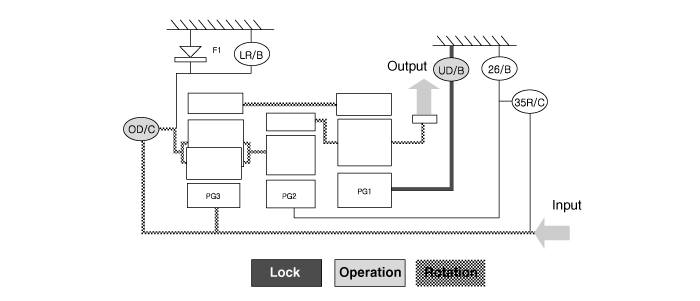

x Путь доставки энергии
x Передняя солнечная шестерня заблокирована, а задний водил и задняя солнечная шестерня вращаются
x Активация муфты повышающей передачи (OD/C) синхронизирует
водило задней планетарной передачи и солнечные шестерни. Коэффициент вращения 1:1
проходит через заднюю и переднюю кольцевые шестерни и достигает передней
переднее водило планетарной передачи, к которому крепится солнечная шестерня.
x Здесь средняя солнечная шестерня средней планетарной передачи вращается
с большей скоростью в нормальном направлении и при нулевой нагрузке из-за
действия уменьшенной кольцевой передачи и водила с передаточным отношением 1:1
коэффициент вращения.
|
Д5
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
|
|
Икс
|
Икс
|
|

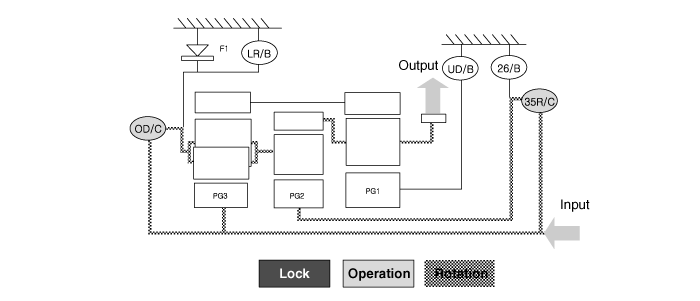

x Путь доставки энергии
x Среднее и заднее водила, средняя солнечная шестерня и задняя солнечная шестерня во вращении
x Среднее водило и солнечная шестерня средней планетарной передачи
вращаться одновременно, в результате чего соотношение вращения 1:1
передается на среднюю кольцевую передачу (переднее водило).
x Здесь задняя планетарная передача вращается с соотношением 1:1.
передаточное число, как при включении 4-й передачи; тем не менее, перед
планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается в
нормальном направлении, при нулевой нагрузке и передаточном отношении 1:1.
|
Д6
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
|
Икс
|
|
Икс
|
|

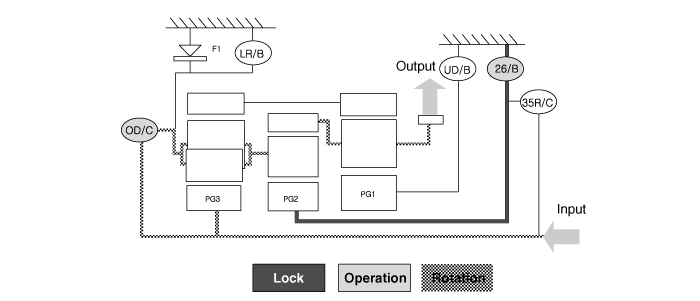

x Путь доставки энергии
x Среднее водило вращается, средняя солнечная шестерня заблокирована
x Когда солнечная шестерня средней планетарной передачи заблокирована
место и перевозчику поезда разрешено вращаться, среднее кольцо
шестерня увеличивает скорость вращения и передает мощность на передний
перевозчик.
x Здесь задняя планетарная передача поддерживает вращение 1:1
передаточное отношение, как при включении 4-й или 5-й передачи; тем не менее, перед
планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается с
быстрее скорость в нормальном направлении и при нулевой нагрузке.
Компоненты и расположение компонентов
Расположение компонентов
1. Муфта повышающей передачи (OD/C)2. Обгонная муфта (OWC)3. Тормоз низкого и заднего хода (LR/B)4. Понижающий тормоз (UD/B)5. 26 тормоз(26/Б)6. сцепление 35R (35R/C)7. Демпфирующая муфта (D/C)
...
