Hyundai Tucson: система охлаждения / компоненты радиатора и расположение компонентов
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Механическая система двигателя
/
Система охлаждения
/ Компоненты радиатора и расположение компонентов

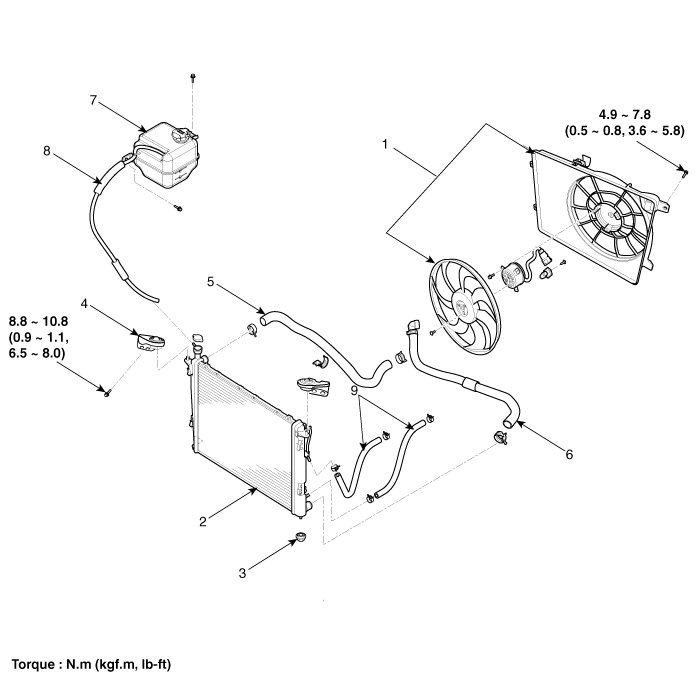

| Компоненты |
|
1. Охлаждающий вентилятор и кожух
2. Радиатор 3. Верхний шланг радиатора 4. Нижний шланг радиатора |
5. Монтажный изолятор
6. Резервуар 7. Двигатель вентилятора |
Процедуры ремонта охлаждающей жидкости
Заправка и кровотечение
Никогда не снимайте крышку радиатора, когда двигатель горячий. Серьезный
ошпаривание может быть вызвано вытеканием горячей жидкости под высоким давлением из
радиатор.
...
Процедуры ремонта радиатора
осмотр
Проверка крышки радиатора
1.
Снимите крышку радиатора, смочите ее уплотнение охлаждающей жидкостью двигателя, а затем установите ее на тестер давления.
2.
Приложите давление 93,16~122,58 кПа (0,95~1,25 кгс/...
