Процедуры ремонта узла контроля температуры воды

Снятие и установка

1. 1
   Слейте охлаждающую жидкость двигателя, чтобы ее уровень был ниже блока управления температурой воды.
2. 2
   Снимите воздушный фильтр в сборе. (См. узел коробки передач двигателя в этой группе)
3. 3
   Отсоедините верхний шланг радиатора (А).



4. 4
   Отсоедините шланг отопителя (А).

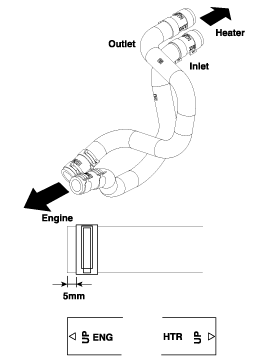

   При установке шлангов отопителя устанавливайте, как показано на рисунках.



5. 5
   Отсоедините перепускной шланг (А) и шланг охлаждающей жидкости корпуса дроссельной заслонки (В).



6. 6
   Снимите блок управления температурой воды (А) с уплотнительным кольцом (В).

   Момент затяжки: 9,8 ~ 11,8 Н·м



7. 7
   Установка производится в порядке, обратном снятию.

   Установите новое уплотнительное кольцо. Очистите поверхность на уплотнительном кольце и установите уплотнительное кольцо после смачивания водой.
