Hyundai Tucson: Система охлаждения / Водяной насос Компоненты и расположение компонентов

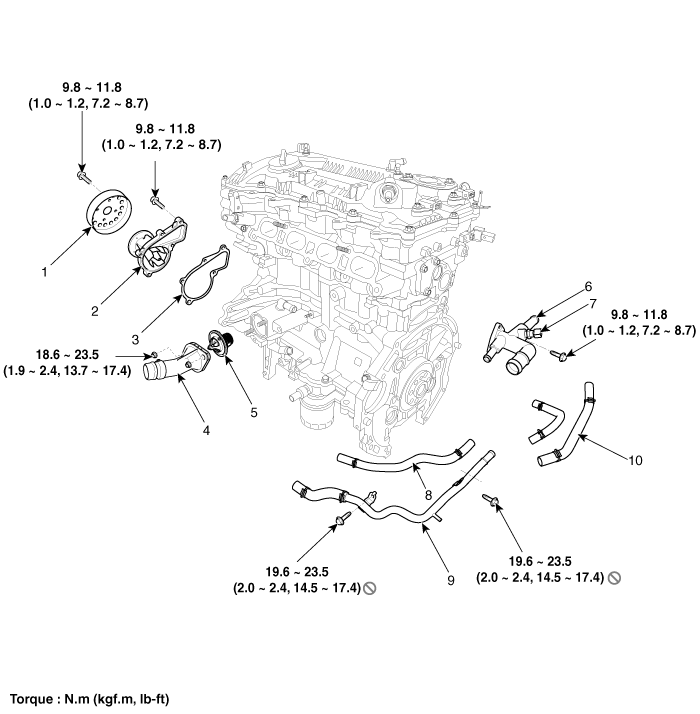

| Компоненты |
|
1. Шкив водяного насоса
2. Водяной насос 3. Прокладка водяного насоса 4. Впускной патрубок для воды |
5. Термостат
6. Узел контроля температуры воды 7. Датчик температуры охлаждающей жидкости двигателя 8. Байпасный шланг |
9. Трубка нагревателя и шланг в сборе 10. Шланг охлаждающей жидкости корпуса дроссельной заслонки. |
