Процедуры ремонта блока автоматической регулировки фар

Удаление

Датчик высоты

1. 1
   Снимите разъем датчика высоты (А).



2. 2
   Ослабьте крепежные болты (кузов: 2 шт., шасси: 1 шт.) на кронштейне датчика высоты.

   Момент затяжки : 3 ~ 5 Н·м



3. 3
   Снимите датчик высоты.
4. 4
   Снимите фару в сборе.

HLLD (устройство корректора фар) Привод

Монтаж

Датчик высоты

1. 1
   Установите датчик высоты.
2. 2
   Подсоедините разъем.
3. 3
   Установите фару в сборе.

Исполнительный механизм HLLD (устройство регулировки высоты фар)

Инспекция с помощью GDS

Последовательность инициализации и диагностики с помощью оборудования GDS. Ниже приводится краткое изложение процедуры A/S с использованием GDS.

Нет.	Процедура
1	Установите транспортное средство на плоскость
2	проверка шин
3	IGN1 ВКЛ.
4	Фары ближнего света включены
5	Связь с диагностическим прибором
6	Первоначальная команда диагностическим прибором
7	Очистить код неисправности
8	IGN1 ВЫКЛ. → ВКЛ.
9	Повторное подключение к диагностическому прибору
10	Проверка выходного значения HLLD как 15% и кода DTC
11	Срабатывание ГВУ по команде диагностического прибора
12	Фара механическая Initial Aiming

1. 1

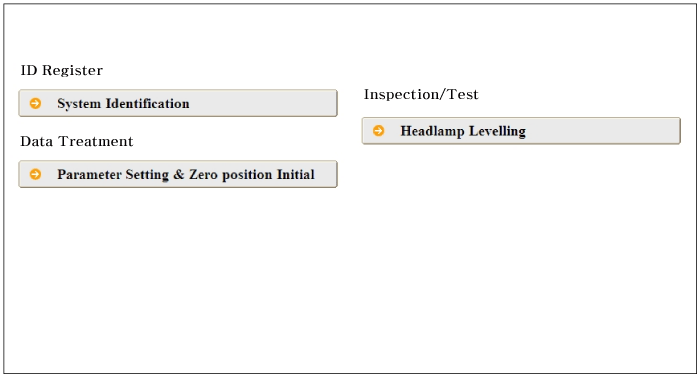

   Выберите модель автомобиля и «Регулировка фар».



2. 2

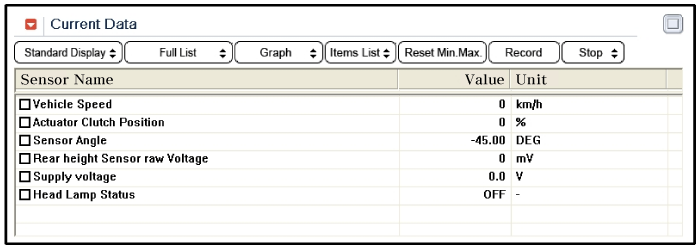

   GDS может принудительно управлять приводом, контролировать входные/выходные значения и выполнять самодиагностику.



3. 3

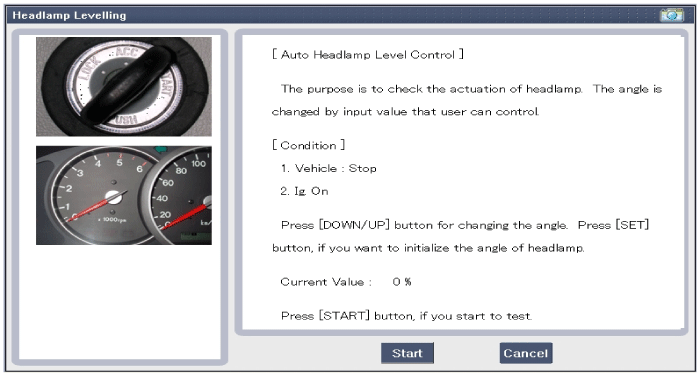

   Для функционального тестирования выходов AHLS выберите «Проверка срабатывания».



4. 4

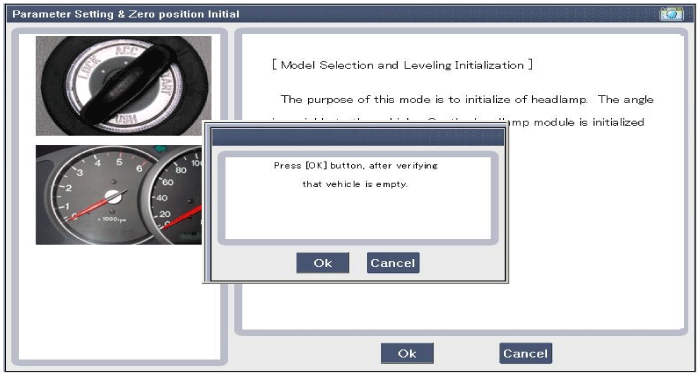

   Выберите «Настройка параметров и начальное положение нуля».





5. 5

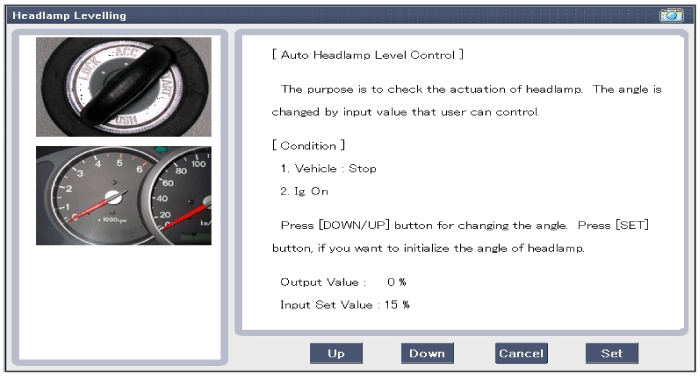

   Убедитесь, что система AHLS принудительно работает в меню «Коррекция фар».







6. 6
   Чтобы проверить код неисправности системы регулировки угла наклона фар, выберите «Диагностические коды неисправностей».
