Kia Cadenza: электроусилитель руля / Расположение узлов и агрегатов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Рулевая система
/
Электроусилитель руля
/ Компоненты и расположение компонентов

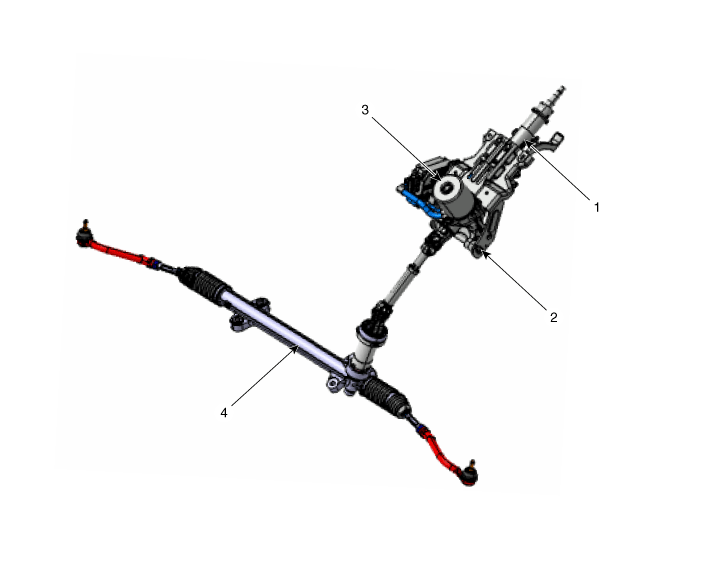

| Компоненты |
|
1. Рулевая колонка
2. ЭБУ |
3. Мотор
4. Рулевой редуктор |
Описание и работа
Описание
•
Система EPS (электроусилитель руля, вспомогательная рулевая колонка) использует
электродвигатель для помощи рулевому усилию, и это двигатель
работа независимой системы рулевого управления.
...
Схематические диаграммы
Принципиальная схема МДПС
Соединитель жгута
TypePin NoDescriptionBattery1Battery +2Battery -Vehicle1IGN2-3-4-5-6-7High_CAN8Low_CAN
...
