Kia Cadenza: электроусилитель руля / принципиальные схемы
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Рулевая система
/
Электроусилитель руля
/ Принципиальные схемы

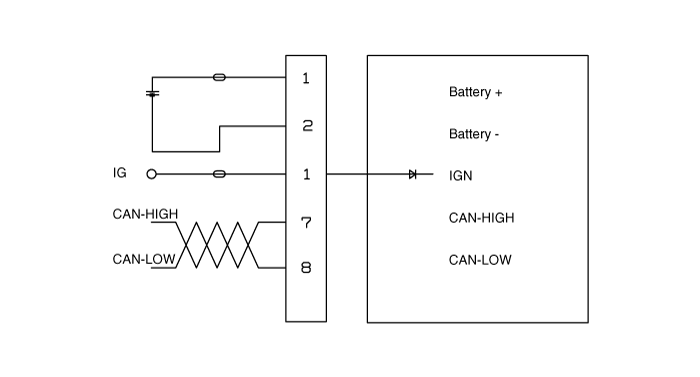

| Принципиальная схема МДПС |

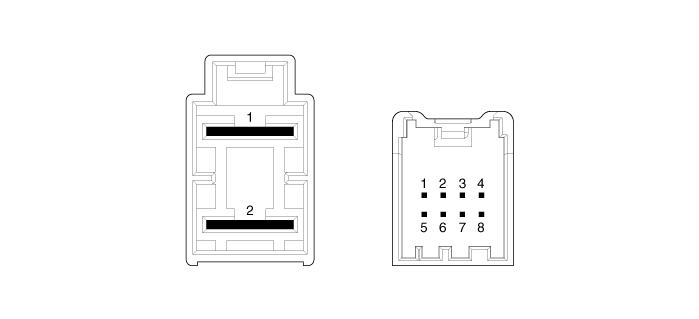

Соединитель жгута
|
Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
Транспортное средство
|
1
|
IGN
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
High_CAN
|
|
|
8
|
Низкий_CAN
|
Компоненты и расположение компонентов
Компоненты
1. Рулевая колонка2. ЭБУ3. Мотор4. Коробка рулевого управления
...
Процедуры ремонта
Общий осмотр
После или перед обслуживанием системы EPS выполните
Процедура устранения неполадок и проверки следующая. Сравните систему
состояние с нормальным состоянием в таблице ниже и ...
