Kia Cadenza: Предохранители и реле / ​​Блок реле (моторный отсек) Процедуры ремонта

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Предохранители и реле / Блок реле (моторный отсек) Процедуры ремонта

осмотр

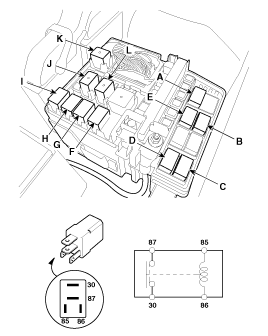

Проверка силового реле (тип A)
Не используйте плоскогубцы.
Плоскогубцы могут повредить реле, из-за чего двигатель может заглохнуть или не запуститься.
Осторожно снимите реле с помощью съемника реле.
Проверьте целостность цепи между клеммами.
А. Передний антиобледенитель
Б. Реле IGN2
C. Реле вентилятора
D. Реле звукового сигнала охранной сигнализации
E. Реле IGN1
F. Реле вентилятора охлаждения №1

G. Реле вентилятора охлаждения №2
H. Пусковое реле
I. Обогрев заднего стекла
Эстафета Дж. Хорн
K. Реле АСС
L. Реле топливного насоса

1.
Должна быть преемственность между № 30 и № 87. клеммы, когда питание и земля подключены к № 85 и № 86 терминалы.
2.
Не должно быть непрерывности между клеммами № 30 и № 87 при отключении питания.

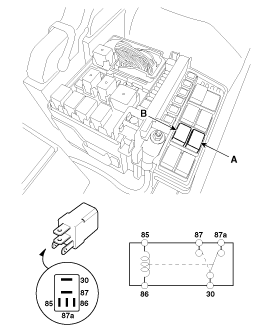

Проверка силового реле (тип B)
Проверьте целостность цепи между клеммами.
A : Реле датчика дождя
B : Реле стеклоочистителя
1.
Должна быть преемственность между № 30 и № 87. клеммы, когда питание и земля подключены к № 85 и № 86 терминалы.
2.
Между клеммами № 30 и № 87 должна быть непрерывность при отключении питания.

Проверка силового реле (тип C)
Проверьте целостность цепи между клеммами.
А : реле ЭБУ
1.
Должна быть преемственность между № 30, 87а и № 87. клеммы, когда питание и земля подключены к № 85 и № 86 терминалы.
2.
Не должно быть непрерывности между клеммами №30, 87а и №87 при отключении питания.

Проверка предохранителей
1.
Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно закреплены.
2.
Правильно ли указаны номиналы предохранителей для каждой цепи?
3.
Есть ли перегоревшие предохранители?
Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте, почему предохранитель перегорел первым и полностью устранить проблему перед установкой нового предохранителя.
Мульти предохранитель
Multi Fuse предназначен для оптимизации пакета машинного отделения.

Мультипредохранитель необходим для замены в массе при повреждении только одного предохранителя.
При замене многофункционального предохранителя точно ориентируйтесь на схему «Моторный отсек — расположение компонентов».
Правильно используйте номиналы нескольких предохранителей для каждой цепи.
