Kia Cadenza: Система смарт-ключа / Процедуры ремонта смарт-ключа
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система смарт-ключей
/ Процедуры ремонта смарт-ключа
| Смарт-ключ |
Сохранение кода смарт-ключа
| 1. |
Подсоедините кабель DLC GDS к разъему канала передачи данных на нижней панели аварийной панели со стороны водителя, включите питание GDS.
|
| 2. |

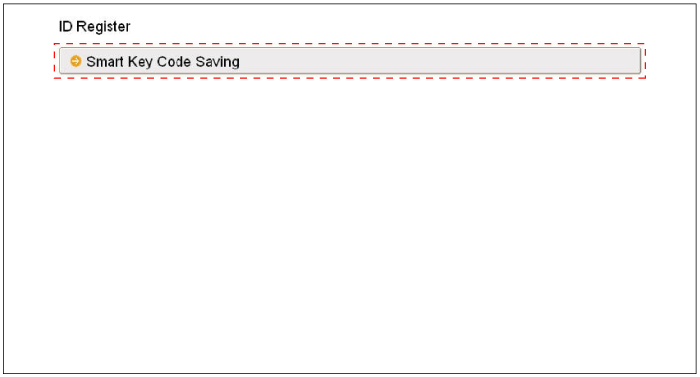

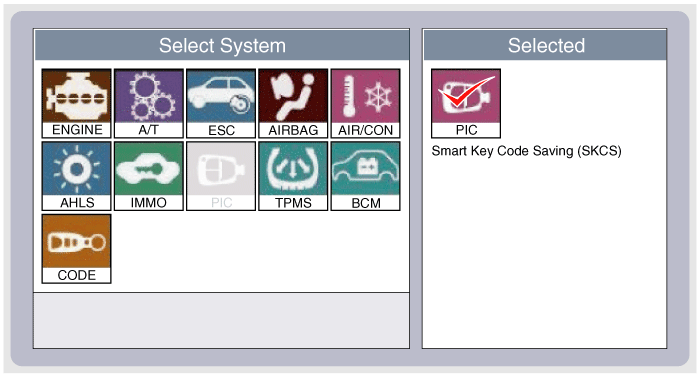

Выберите модель автомобиля, а затем выполните «Сохранение кода смарт-ключа».
|
| 3. |
После выбора меню «Обучение интеллектуальным клавишам» нажмите клавишу «Ввод», после чего экран будет показан, как показано ниже.
|
| 4. |

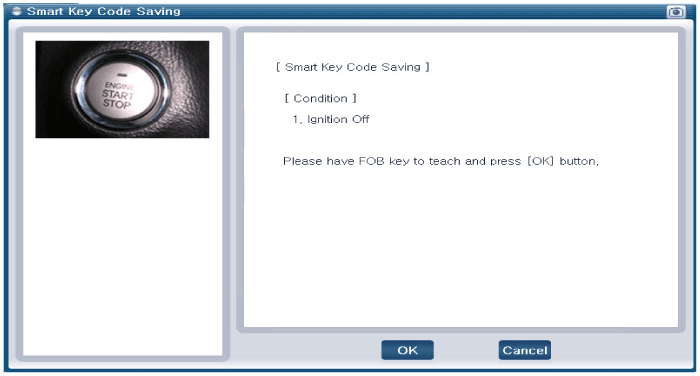

Получив смарт-ключ обучения, нажмите клавишу «ВВОД».
|
| 5. |

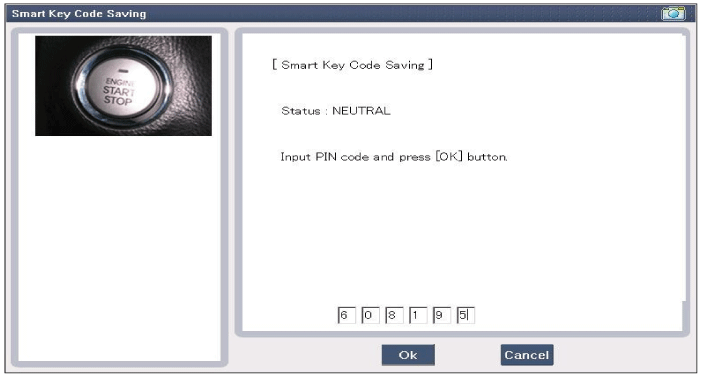

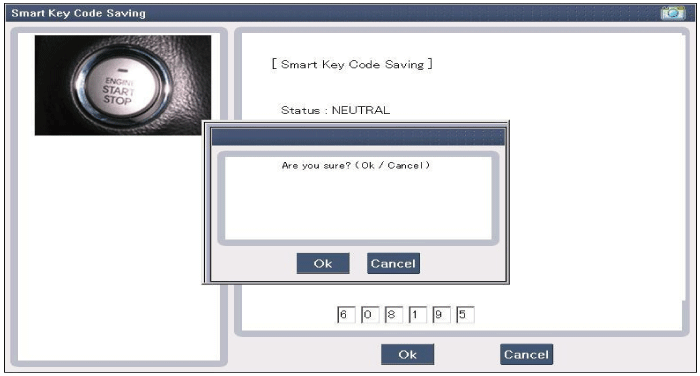

Введите «Пин-код» для обучения первой клавише.
|
| 6. |

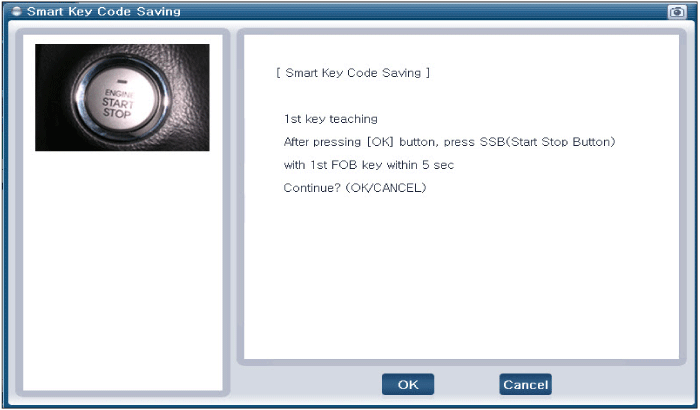

Нажмите SSB смарт-ключом в течение 5 секунд после нажатия «ОК».
|
| 7. |

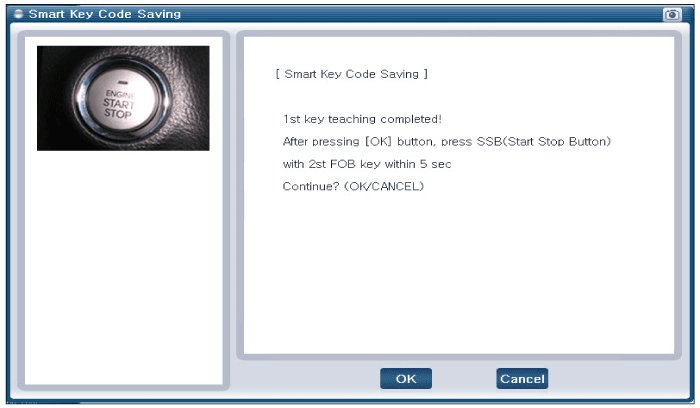

Подтвердите сообщение «Обучение первой клавиши завершено».
|
| 8. |
Нажмите SSB смарт-ключом в течение 5 секунд после нажатия «ОК».
|
| 9. |

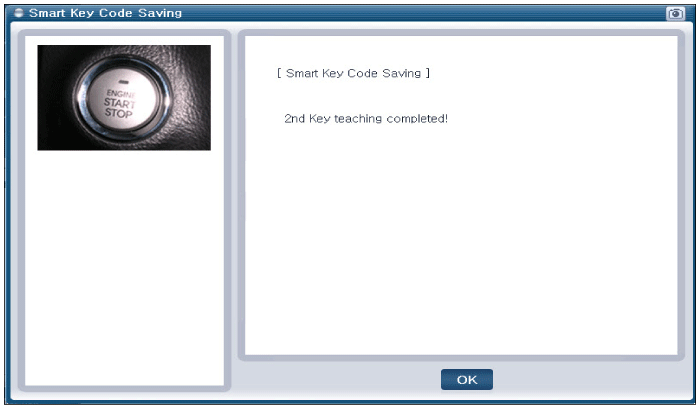

Подтвердите сообщение «Обучение второму ключу завершено».
|
| 10. |

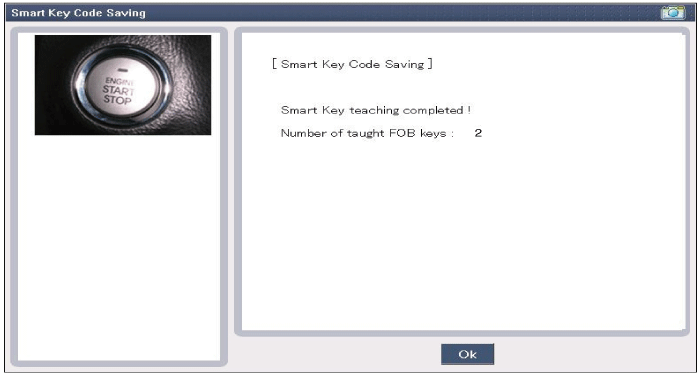

Затем экран будет показан, как показано ниже, когда ключевой процесс обучения завершен.
|
Процедуры ремонта
осмотр
Самодиагностика с помощью GDS
Дефекты системы смарт-ключей можно быстро диагностировать с помощью
ГДС. GDS быстро управляет приводом, чтобы контролировать входное/выходное значение и
самодиагностика.
