Kia Cadenza: Система смарт-ключа / Процедуры ремонта

осмотр

1.	Проблема с вводом устройства SMART KEY.

2.	Проблема в блоке SMART KEY.

3.	Проблема с выходом устройства SMART KEY.

1.	Блок SMART KEY Проблема ввода: диагностика переключателя

2.	Проблема с блоком SMART KEY: диагностика связи

3.	Проблема с выходом блока SMART KEY: диагностика антенны и переключателя

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS.

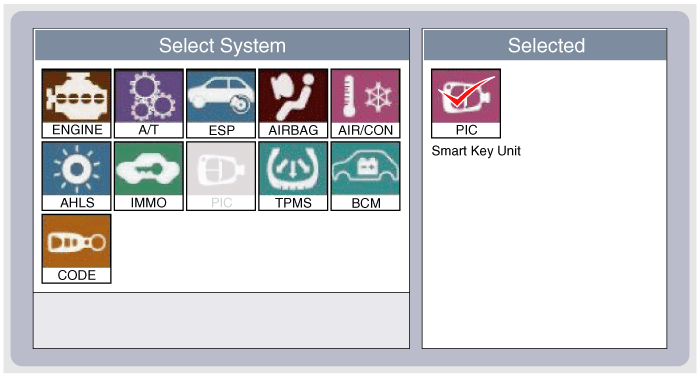

2.	Выберите модель автомобиля, а затем систему SMART KEY.

3.	Выберите «Устройство SMART KEY».

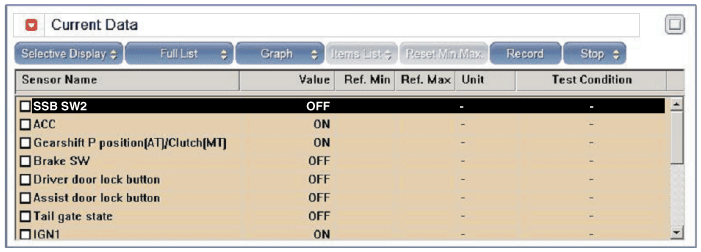

4.	После включения IG выберите «Текущие данные».

5.

Вы можете увидеть положение каждого переключателя на сканере после подключения процесса «текущие данные». Отображать Описание FL Тумблер ON : Кнопка на ручке двери водителя включена. FR Тумблер ON : Кнопка на вспомогательной ручке двери включена. Магистральный переключатель ON : Кнопка внешней линии включена. Положение шестерни P ON: Рычаг переключения передач находится в положении P. IGN 1 ON: переключатель IGN находится в положении IG. АКК ON: переключатель IGN находится в положении ACC. Нажимной переключатель ON : Нажимной переключатель включен. Внешний зуммер ВКЛ : Зуммер включен.

1.	Диагностика связи проверяет, что все связанные компоненты работают нормально.

2.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

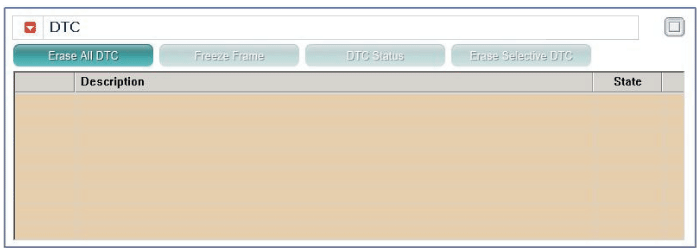

3.	После включения зажигания выберите «DTC».

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

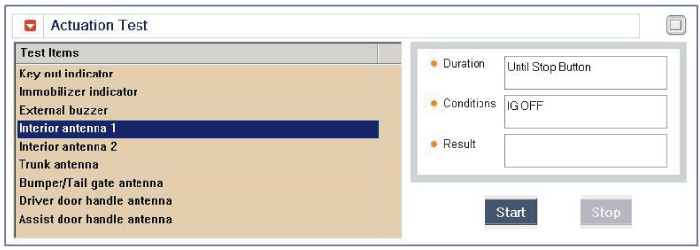

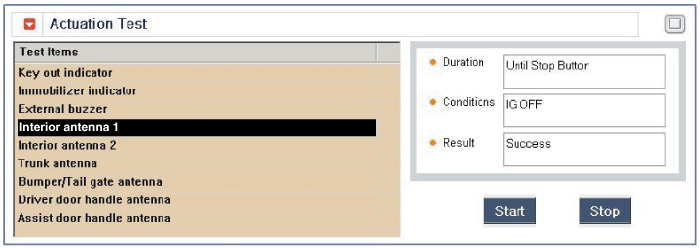

2.	После включения зажигания выберите «ПРОВЕРКА ПРИВОДА».

3.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

4.	Если светодиод смарт-ключа мигает, смарт-ключ исправен.

5.	Если светодиод смарт-ключа не мигает, проверьте напряжение батареи смарт-ключа.

6.	Активация антенны – ИНТЕРЬЕР Антенна 1 – ИНТЕРЬЕР Антенна 2 – Магистральная антенна – БАМПЕР/Антенна – DRV_DR Антенна – Антенна AST_DR

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

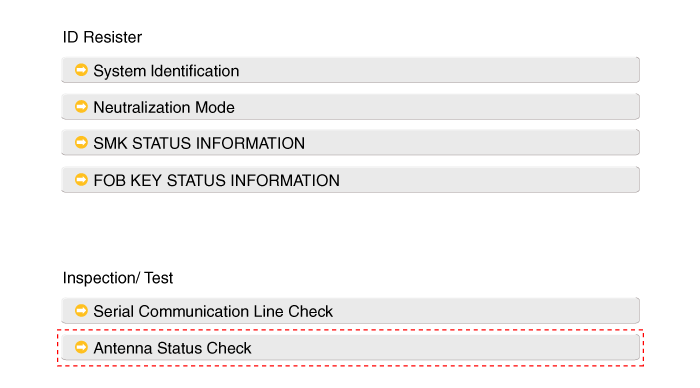

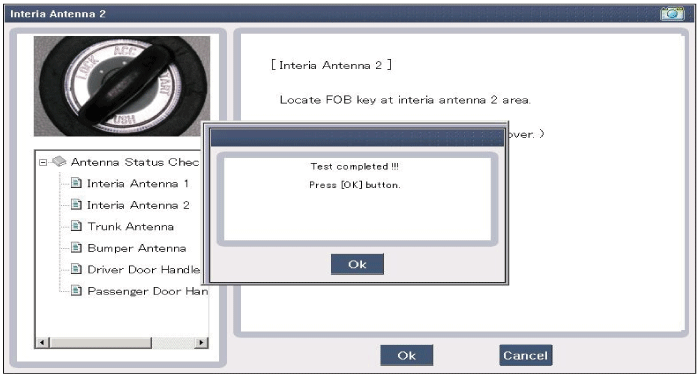

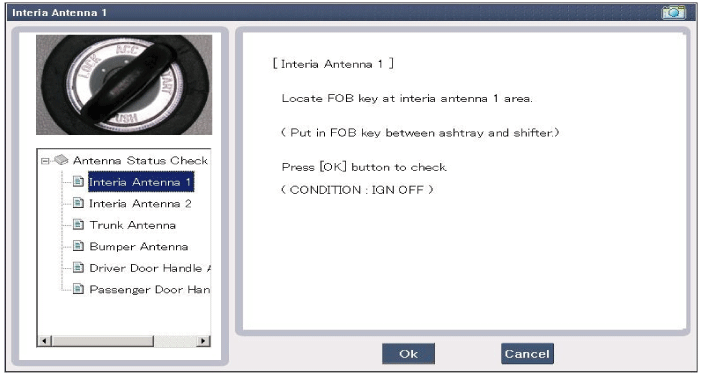

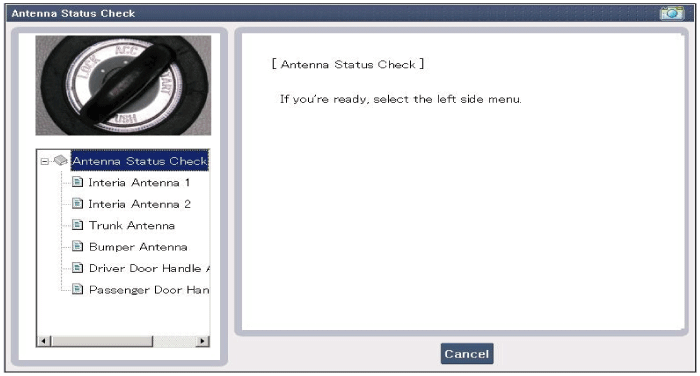

2.	Выберите «Проверка состояния антенны».

3.	После включения IG выберите «Проверка состояния антенны».

4.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

5.	Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник работают нормально.

6.	Состояние антенны – ИНТЕРЬЕР Антенна 1 – ИНТЕРЬЕР Антенна 2 – Магистральная антенна – БАМПЕР/Антенна – DRV_DR Антенна – Антенна AST_DR

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

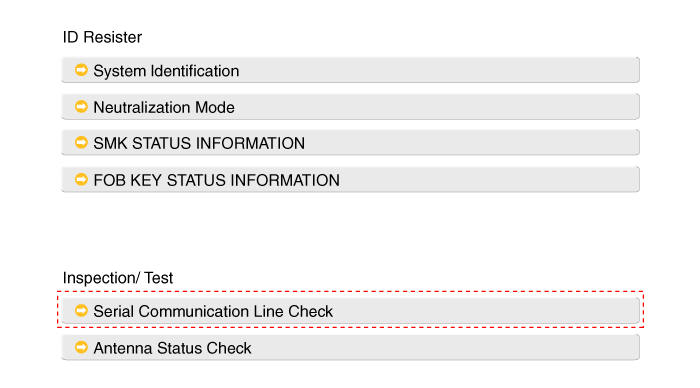

2.	Выберите «Проверка последовательной линии связи».

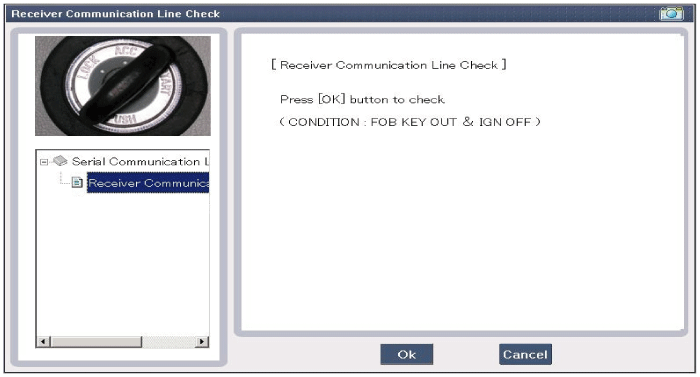

3.	После включения зажигания выберите «Проверка линии связи приемника».

4.	Проверьте линию последовательной связи с помощью GDS.

5.	Если смарт-ключ работает нормально, связь блока смарт-ключа, внешнего приемника и ESCL в норме.

6.	Если смарт-ключ работает ненормально, проверьте следующие элементы. – Отключение или отсутствие ответа внешней линии связи приемника. – Отключение линии связи внешнего приемника и заземление.

1.	Установите смарт-ключ в следующей зоне затемнения и проверьте, включено ли зажигание.

2.	Если зажигание включено, антенна работает нормально.

3.	Проверьте режим зажигания внутренней антенны.

4.	Установите смарт-ключ в следующей области затемнения и активируйте антенну. Убедитесь, что светодиод смарт-ключа мигает.

5.	Если светодиод смарт-ключа не мигает, проверьте антенну в тени.

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

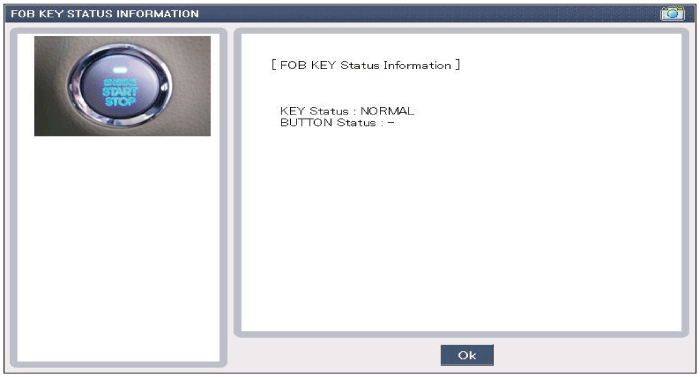

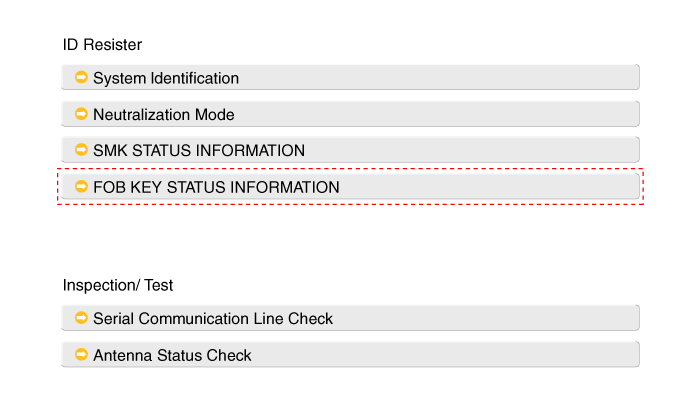

2.	После ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

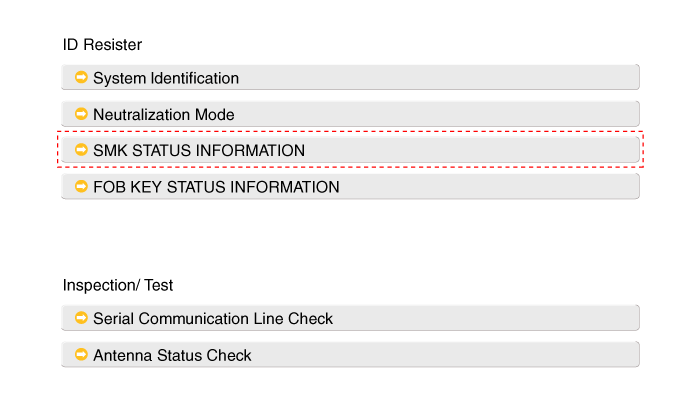

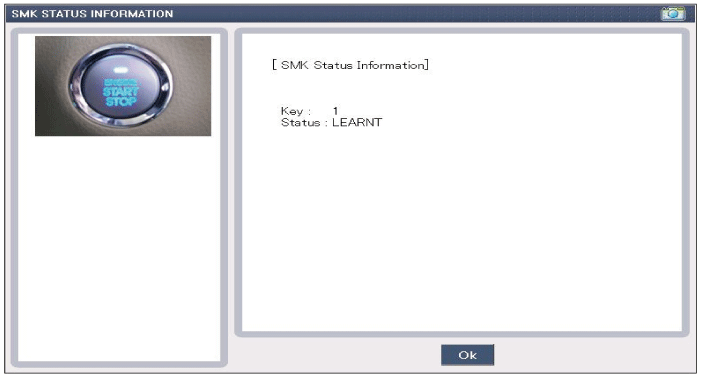

2.	После включения зажигания выберите «SMK STATUS INFO».

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.

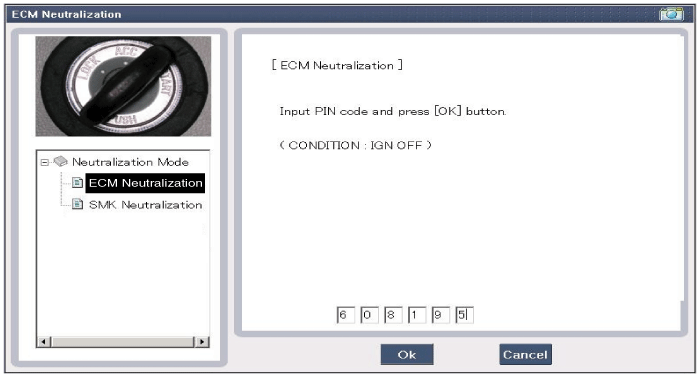

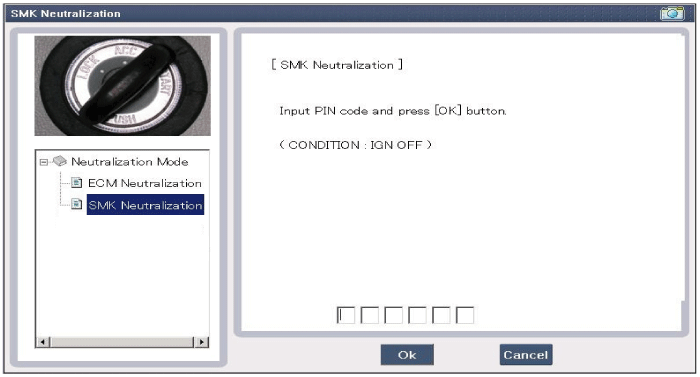

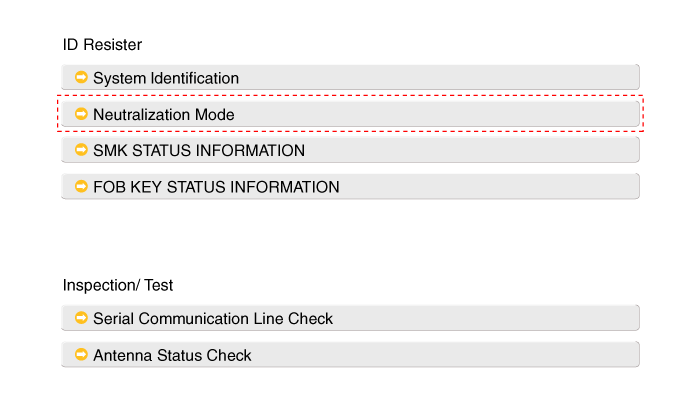

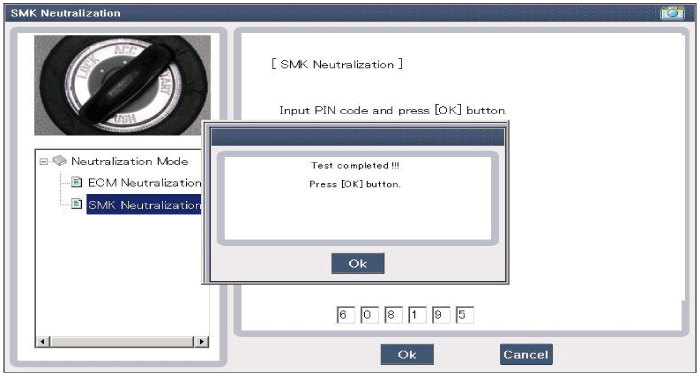

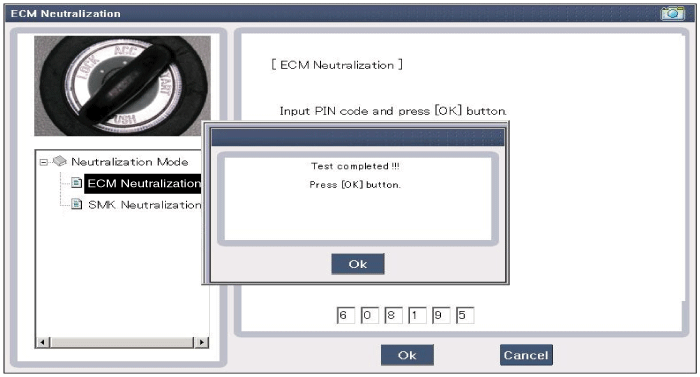

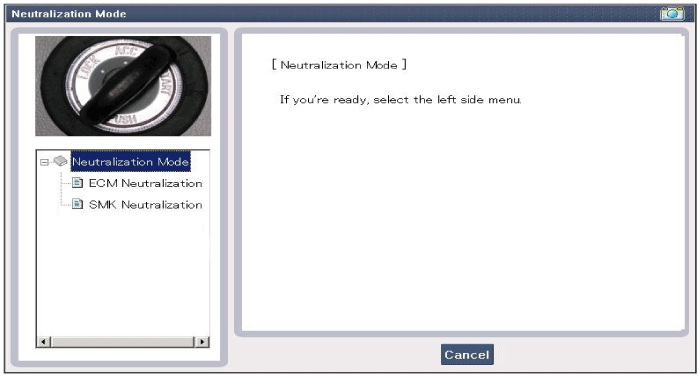

2.	После IGN ON выберите «Режим нейтрализации».

Нет	Имя элемента	Единица
1	SSB-переключатель2	-
2	АКК	-
3	IGN1	-
4	Положение шестерни «P»	-
5	Тормозной переключатель	-
6	Кнопка блокировки двери FL	-
7	Кнопка блокировки двери FR	-
8	Переключатель крышки багажника	-
9	Напряжение батареи	-
10	Напряжение генератора	-
11	KEY out Индикаторная лампа	-
12	Лампа иммобилайзера	-
13	Внешний зуммер	-

Нет.	Имя элемента	Состояние
1	Иммо.индикаторная лампа	Включение зажигания Двигатель выключен
2	Внешний зуммер	Включение зажигания Двигатель выключен
3	Внутренняя антенна 1 активна	Включение зажигания Двигатель выключен
4	Внутренняя антенна 2 активна	Включение зажигания Двигатель выключен
5	Магистральная антенна активна	Включение зажигания Двигатель выключен
6	Антенна бампера активна	Включение зажигания Двигатель выключен
7	DRV DR Антенна активна	Включение зажигания Двигатель выключен
8	Антенна AST DR активна	Включение зажигания Двигатель выключен
