Блок смарт-ключа Процедуры ремонта

осмотр

Блок смарт-ключа

• Обратитесь к группе БЭ - проверка/самодиагностика с помощью GDS.

Умный ключевой переключатель

• Обратитесь к группе БЭ - проверка/самодиагностика с помощью GDS.

Антенна

• Обратитесь к группе БЭ - проверка/самодиагностика с помощью GDS.

Переключатель открытия крышки багажника

1. 1
   Проверьте целостность цепи между клеммами выключателя открытия крышки багажника.



2. 2
   Если непрерывность не указана, осмотрите переключатель



Удаление

Блок смарт-ключа

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите корпус перчаточного ящика. (Обратитесь к разделу «Тело» — «Аварийная площадка»)
3. 3
   Отсоедините разъем (А) после ослабления крепежных винтов и болта. Затем снимите блок SMK (B).



РЧ-приемник

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите заднее сиденье. (См. Кузов — «Заднее сиденье»)
3. 3
   Снимите задний лоток для пакетов. (См. Кузов — «Задний лоток для пакетов»)
4. 4
   Отсоедините разъем РЧ-приемника (А).



5. 5
   Снимите радиоприемник (A) после ослабления гайки (1EA).



6. 6
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
7. 7
   Снимите центральную консоль. (См. Тело — «Консоль»)
8. 8
   Снимите внутреннюю антенну 1 (A), отсоединив разъем и ослабив крепежные гайки (2EA).



9. 9
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
10. 10
    Снимите центральную консоль. (См. Тело — «Консоль»)
11. 11
    Отсоедините разъем внутренней антенны 2 (A).



12. 12
    Снимите внутреннюю антенну 1 (A) после ослабления крепежных гаек (2EA).



13. 13
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
14. 14
    Снимите поперечную обшивку багажника. (См. Кузов — «Внутренняя отделка»)
15. 15
    Отсоедините разъем магистральной антенны (A) и снимите магистральную антенну (B), предварительно ослабив гайку (2EA).



16. 16
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
17. 17
    Снимите задний бампер. (См. Кузов — «Задний бампер»)
18. 18
    Отсоедините разъем внешней антенны бампера в центральной части заднего бампера.
19. 19
    Отсоедините разъем антенны и снимите внешнюю антенну бампера (A), предварительно ослабив винты (2 шт.).



20. 20
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
21. 21
    Снимите левый боковой защитный кожух колеса.
22. 22
    Снимите внешний зуммер (A) после отсоединения разъема.



23. 23
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
24. 24
    Отсоедините разъем после снятия обивки двери. (См. группу БД - "Входная дверь")
25. 25
    Ослабьте крепежный болт, затем снимите крышку дверной ручки и дверной замок (А).



26. 26
    Снимите внешнюю ручку (А), сдвинув ее назад.



27. 27
    Отсоедините разъем внешней ручки двери (А).



28. 28
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
29. 29
    Снимите обивку двери багажника. (См. Тело — «Багажник»)
30. 30

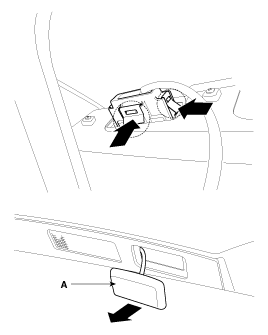

    Отсоедините разъем выключателя открытия крышки багажника (А).



31. 31
    Снимите внешнюю рукоятку (A) после освобождения фиксированных крючков.



Интерьер 1 Антенна Интерьер 2 Антенна Магистральная антенна Антенна на внешнем бампере Зуммер Внешняя ручка двери Переключатель открывания крышки багажника

Монтаж

Блок смарт-ключа

1. 1
   Установите блок смарт-ключа.
2. 2
   Установите блок смарт-ключа и разъемы.
3. 3
   Установить корпус перчаточного ящика.
4. 4
   Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
5. 5
   Установите радиочастотный приемник.
6. 6
   Установите задний лоток для пакетов.
7. 7
   Установите заднее сиденье.
8. 8
   Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
9. 9
   Установите внутреннюю 1 антенну.
10. 10
    Установите центральную консоль.
11. 11
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
12. 12
    Установите внутреннюю 2 антенну.
13. 13
    Установите центральную консоль.
14. 14
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
15. 15
    Установите магистральную антенну.
16. 16
    Установить поперечную обшивку багажника.
17. 17
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
18. 18
    Установите внешнюю антенну бампера.
19. 19
    Установите задний бампер.
20. 20
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
21. 21
    Установите зуммер.
22. 22
    Установите левый боковой защитный кожух.
23. 23
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
24. 24
    Установите переключатель открывания крышки багажника.
25. 25
    Установить обшивку открывания крышки багажника.
26. 26
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.
27. 27
    Установите внешнюю ручку.
28. 28
    Установить обивку двери.
29. 29
    Установите отрицательную (-) клемму аккумуляторной батареи и проверьте систему электронного ключа.

РЧ-приемник Интерьер 1 Антенна Интерьер 2 Антенна Магистральная антенна Антенна на внешнем бампере Зуммер Переключатель открытия крышки багажника Внешняя ручка двери
