Kia Optima Hybrid: электроусилитель руля / Расположение узлов и агрегатов

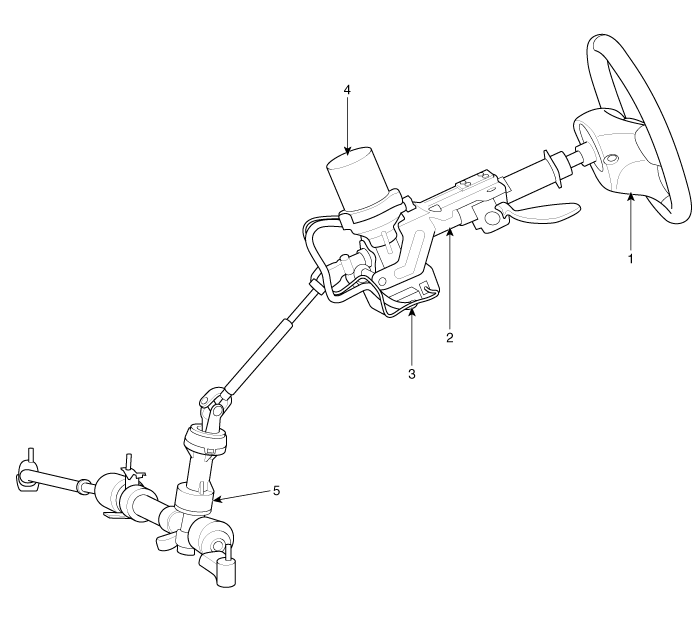

| Компоненты |
|
1. Рулевое колесо
2. Рулевая колонка 3. ЭБУ |
4. Мотор
5. Рулевой редуктор |

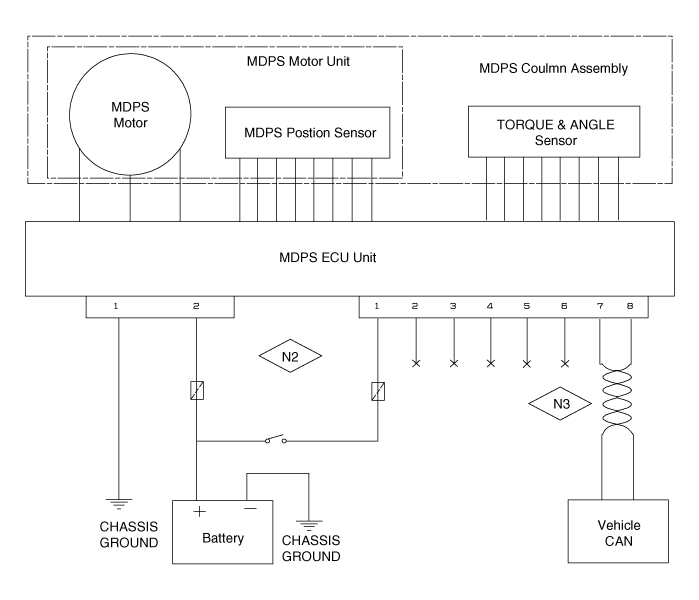

| Принципиальная схема МДПС |

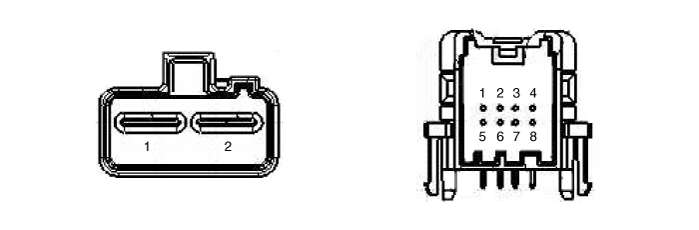

| Соединитель жгута |
|
Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея -
|
|
2
|
Батарея +
|
|
|
Транспортное средство
|
1
|
IGN
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
High_CAN
|
|
|
8
|
Низкий_CAN
|
Описание и работа
Описание В системе EPS (электроусилитель руля, усилитель рулевого управления) используется электродвигатель для увеличения усилия рулевого управления, и это система рулевого управления, независимая от работы двигателя. Модуль управления EPS управляет...
Процедуры ремонта рулевой колонки и вала
Замена 1. Отсоедините отрицательный провод аккумулятора от аккумулятора и подождите не менее 30 секунд. 2. Поверните рулевое колесо так, чтобы передние колеса смотрели прямо вперед. 3. Вставьте штифт...
