Kia Optima Hybrid: электроусилитель руля / рулевой редуктор Компоненты и расположение компонентов

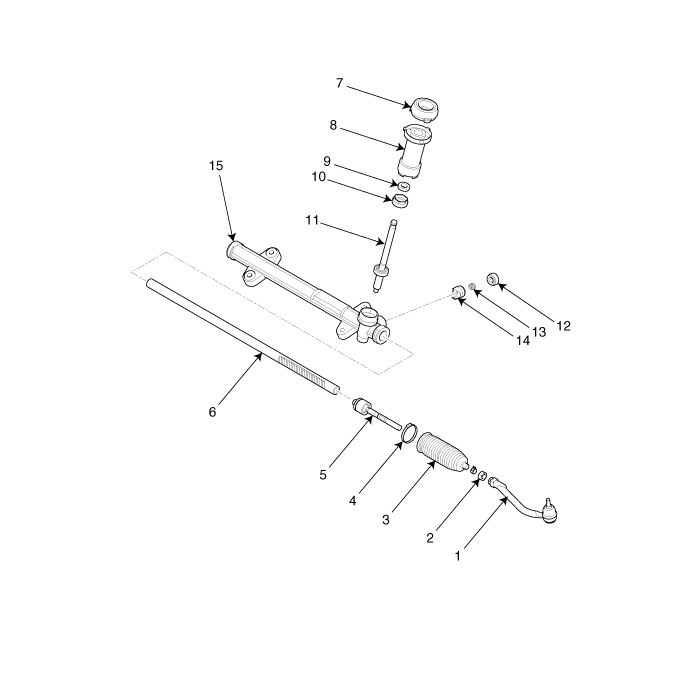

Компоненты

1. Наконечник рулевой тяги
2. Контргайка
3. Сильфоны
4. Группа мехов
5. Стяжка
6. Стойка
7. Пылеулавливание
8. Пылезащитный колпачок
9. Сальник
10. Вилка шестерни
11. Шестерня в сборе
12. Заглушка хомута
13. Хомут пружинный
14. Узел опорного хомута
15. Корпус стойки

Процедуры ремонта рулевой колонки и вала

Замена 1. Отсоедините отрицательный провод аккумулятора от аккумулятора и подождите не менее 30 секунд. 2. Поверните рулевое колесо так, чтобы передние колеса смотрели прямо вперед. 3. Вставьте штифт...

Процедуры ремонта рулевого механизма

Замена 1. Снимите переднее колесо и шину. Момент затяжки: 88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут) Будьте осторожны, чтобы не повредить болты ступицы при снятии передней ...
