Kia Optima Hybrid: Предохранители и реле / Расположение компонентов и узлов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Предохранители и реле / Компоненты и расположение компонентов

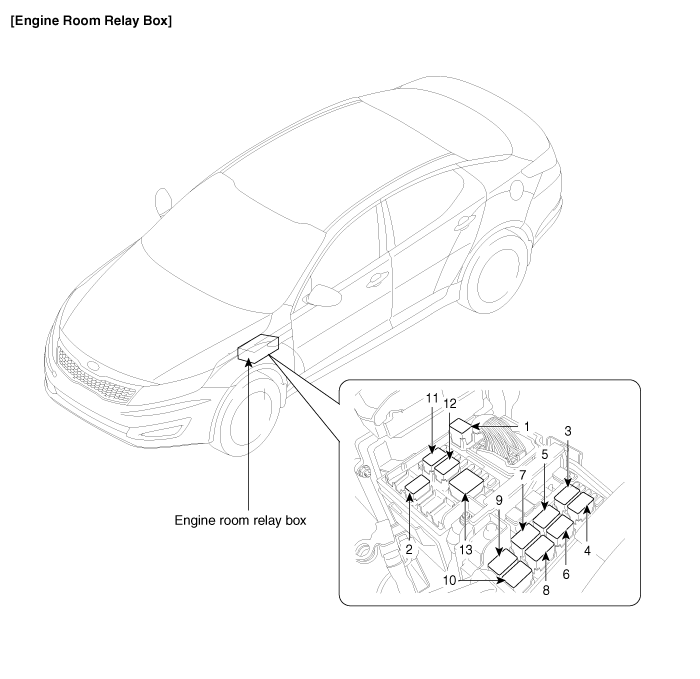

Расположение компонента

1. Реле заднего обогревателя
2. Реле ЭВП
3. Реле антиобледенителя
4. Реле АСС
5. Реле ИГ1

6. Реле IG2
7. Реле стеклоочистителя
8. Реле датчика дождя
9. Реле звукового сигнала охранной сигнализации

10. Реле вентилятора
11. Реле топливного насоса
12. Реле звукового сигнала
13. Реле управления двигателем

Предохранители и реле

...

Блок реле (моторный отсек) Компоненты и расположение компонентов

Компоненты ...
