Проверка предохранителей

1.	Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно закреплены.

2.	Правильно ли указаны номиналы предохранителей для каждой цепи?

3.	Есть ли перегоревшие предохранители? Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте, почему предохранитель перегорел первым и полностью устранить проблему перед установкой нового предохранителя.

осмотр

1.	SJB можно диагностировать с помощью GDS. SJB связывается с GDS, которая затем отображает входные и выходные данные вдоль с кодами.

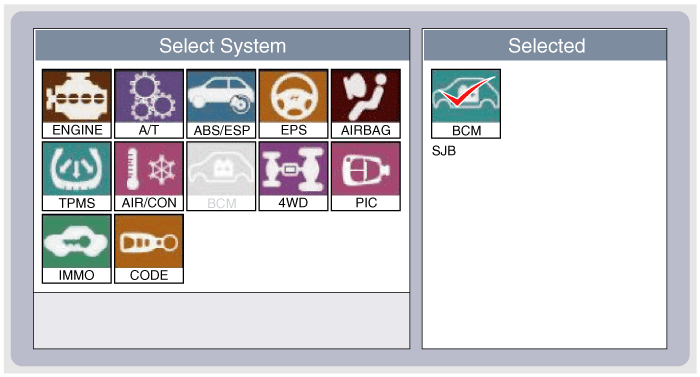

2.	Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.

3.	Чтобы просмотреть текущее значение ввода/вывода SJB, «Current DATA». Он предоставляет информацию об условиях ввода/вывода SJB.

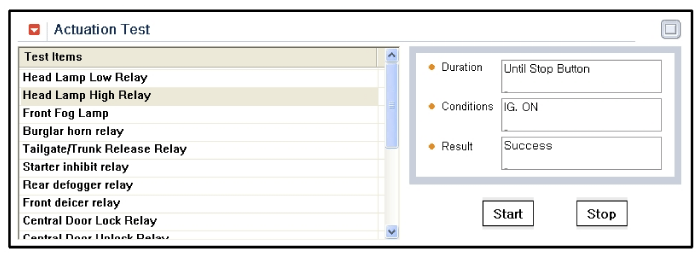

4.	Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».

Удаление

Распределительная коробка в салоне (SJB)

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки (А). (Обратитесь к группе BD - "Crash pad")

3.	Отсоедините разъемы (A) со стороны плавких предохранителей интеллектуальной распределительной коробки.

4.	Снимите интеллектуальную распределительную коробку, ослабив монтажные гайки (2 шт.).

5.	Отсоедините разъемы с задней стороны интеллектуальной распределительной коробки.

Монтаж

1.	Установите умную распределительную коробку.

2.	Установите нижнюю панель аварийной подушки.

3.	Убедитесь, что вся система работает нормально.
