Kia Optima Hybrid: Предохранители и реле / ​​Блок реле (моторный отсек) Компоненты и расположение компонентов

Компоненты

Компоненты и расположение компонентов

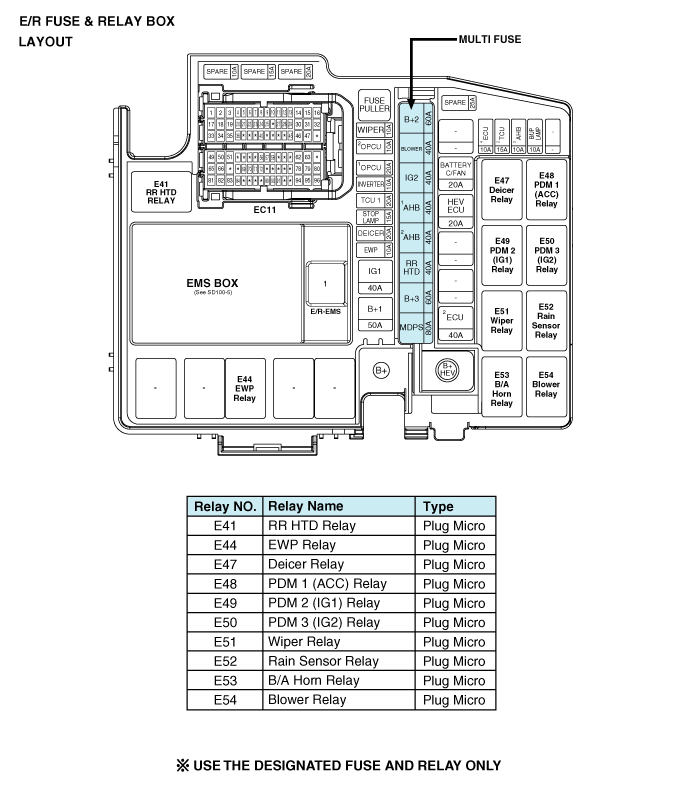

Расположение компонентов 1. Реле обогревателя заднего стекла2. Реле ЭВП3. Реле антиобледенителя4. АКК действительно5. Реле IG16. Реле IG27. Реле стеклоочистителя8. Реле датчика дождя9. Реле звукового сигнала охранной сигнализации 10. Реле вентилятора 11. Реле топливного насоса 12. ...

Блок реле (моторный отсек) Процедуры ремонта

Осмотр Тест силового реле (тип A)     – Не используйте плоскогубцы. – Плоскогубцы могут повредить реле, из-за чего двигатель может заглохнуть или не запуститься. – Осторожно снимите реле с помощью...
