Kia Optima Hybrid: Система кондиционирования воздуха / Электрический компрессор кондиционера

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Кондиционер / Электрический компрессор кондиционера

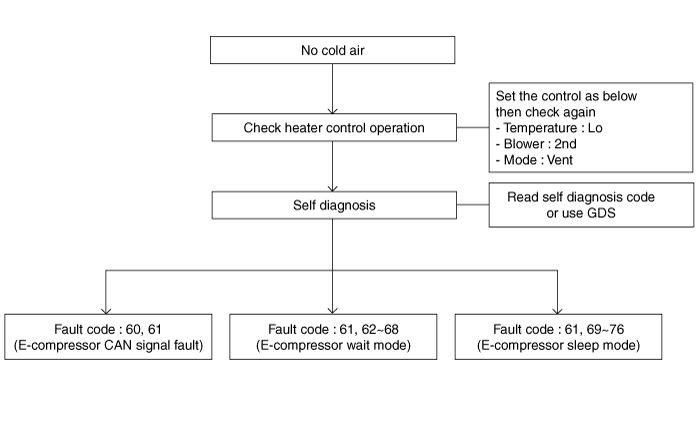

Поиск неисправностей

Код неисправности
Описание ошибки
Средство
60
Неисправность сигнала CAN компрессора
1. Проверьте соединение разъема высокого и низкого напряжения.
2. Проверьте состояние контактов низковольтного разъема.
3. Проверьте состояние предохранителя инвертора автомобиля.
4. Включите кондиционер, затем проверьте работу компрессора.
5. Если не работает, замените компрессор.

61


Получена ошибка состояния работы компрессора

62
Низкое напряжение
1. Проверьте соединение высоковольтного разъема.
2. Проверьте состояние предохранителя инвертора автомобиля.
3. Проверьте уровень напряжения высоковольтной батареи.
4. Включите кондиционер, затем проверьте работу компрессора.
5. Если не работает, замените компрессор.
63
Высокое напряжение
1. Определите модель автомобиля на компрессоре
2. Проверьте уровень напряжения высоковольтной батареи.
3. Включите кондиционер, затем проверьте работу компрессора.
4. Если не работает, замените компрессор.
64
Защита от перегрева
1. Проверить нагревательный объект в машинном отделении.
2. Проверьте систему кондиционирования на наличие дефектов.
3. Через 20 минут включите зажигание и кондиционер, затем проверьте работу компрессора.
4. Если не работает, замените компрессор.
65
Перегружен
1. Проверьте работу охлаждающего вентилятора.
2. Проверьте AAF (активную воздушную заслонку) на наличие короткого замыкания.
3. Через 20 минут включите зажигание и кондиционер, затем проверьте работу компрессора.
4. Если не работает, замените компрессор.
66
Защита от сверхтока
68
Пропущенный перезапуск
71
Отказ остановки при превышении крутящего момента
67
Ненормальный (не принимает)
1. Проверьте предохранитель аккумулятора 12 В.
2. Проверьте подключение низковольтного разъема.
3. Проверьте подключение FATC CAN.
4. Если не работает, замените компрессор.
69
Неисправность термистора
1. Проверьте состояние термистора и осмотрите его.
70
Короткое замыкание термистора
72
Выход из строя тока короткого замыкания
1. Замените компрессор.
2. Проверить предохранитель инвертора автомобиля (при необходимости заменить).
73
Сбой напряжения драйвера
74
Сбой измерения тока
75
Отказ максимального температурного градиента
76
Сбой Внутренняя ошибка

Линия хладагента Процедуры ремонта

Замена 1. Слейте хладагент из системы охлаждения. 2. Замените неисправную трубку или шланг. Немедленно закройте открытые фитинги, чтобы предотвратить попадание влаги или грязи в систему. 3. Затяните соединение...

Характеристики электрического компрессора кондиционера

... Спецификация МодельESC33i MotroBLDC MotorControl TypeCANТип сжатияScrollCapacity33cc/revДиапазон рабочего напряжения190~320VНоминальное напряжение288VТип крепленияКрепление двигателя, 6-точечное крепление ...
