Kia Optima Hybrid: Система кондиционирования воздуха / Электрический компрессор кондиционера Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Кондиционер / Электрический компрессор кондиционера Процедуры ремонта

Удаление
1.
Если компрессор работает на пределе, запустите двигатель и дайте кондиционеру поработать несколько минут, затем заглушите двигатель выключенный.
2.
Отключите цепь высокого напряжения. (См. Гибридная система управления — Отключение высокого напряжения)
3.
Восстановите хладагент с помощью станции восстановления/зарядки.
Если масло PVE или POE в системе смешивается с маслом PAG, то пробой диэлектрика из-за уменьшения объемного удельного сопротивления может произойти, и компрессор кондиционера может выйти из строя, компрессор кондиционера может не работа.
4.
Ослабьте крепежные болты и снимите нижнюю крышку (А).

5.
Ослабьте крепежные болты и зажим, затем снимите колесную нишу (А).

6.
Снимите болты, затем отсоедините всасывающую линию (А) и нагнетательную линию (В) от компрессора.
Заглушите или закройте линии сразу после их отсоединения, чтобы избежать попадания влаги и пыли.

7.
Отсоедините разъем низкого напряжения компрессора, затем снимите 6 крепежных болтов и компрессор (А).

Монтаж
1.
Убедитесь в длине крепежных болтов компрессора, а затем затяните их в порядке A>B>C>D>E>F.
Момент затяжки : 10~15 Н·м (2,04~3,36 кгс·м, 7,37~11 фунт-фут)

2.
Установите в порядке, обратном снятию, и обратите внимание на эти элементы.
–
Если вы устанавливаете новый компрессор, слейте все масло хладагента из снятого компрессора и измерьте его объем, Вычтите объем слитого масла из 105–125 см3 (3,7–4,4 унции). результат - это количество масла, которое вы должны слить из нового компрессора. (через всасывающий штуцер).
–
Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте правильные уплотнительные кольца для R-134a, чтобы избежать утечки.
–
Во избежание загрязнения не возвращайте масло в контейнер после разлива и никогда не смешивайте его с другими маслами для хладагентов.
–
Сразу же после использования масла закройте емкость крышкой и закройте ее, чтобы избежать впитывания влаги.
Если масло PVE или POE в системе смешивается с маслом PAG, то пробой диэлектрика из-за уменьшения объемного удельного сопротивления может произойти, и компрессор кондиционера может выйти из строя, компрессор кондиционера может не работа.
осмотр
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и Осторожно» перед выполнением любых работ, связанных с системой высокого напряжения. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.
1.
Отключите цепь высокого напряжения.
(См. «Процедура отключения при высоком напряжении» в этой группе)
2.
Снимите воздушный фильтр в сборе и воздуховод.
(См. «Система впуска и выпуска» в группе EM)
3.
Слейте охлаждающую жидкость из системы охлаждения гибридного двигателя и снимите резервуар, установленный на HPCU.
(См. «Гибридная система охлаждения двигателя» в группе HM).
4.
Отсоедините впускной шланг охлаждающей жидкости (А) и выпускной шланг (В).
5.
Снимите защитный кожух HPCU (C).

6.
Отсоедините кабель питания (A) от HPCU.
(1)
Потяните за рычаг (B) в направлении стрелки с нажатым крюком (C).
(2)
Нажмите на рычаг (D) и потяните за разъем кабеля питания.

7.
Отсоедините кабель питания двигателя (A) и кабель питания HSG (B).
(1)

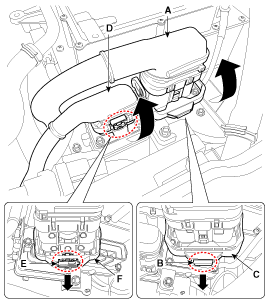

Отсоедините разъем, повернув рычаг (C) после того, как потяните за рычаг (D).

8.
Отсоедините электрический кабель питания компрессора кондиционера (А).
(1)
Потяните рычаг (В) в направлении стрелки.
(2)
Нажмите на крючок (C) и потяните за разъем кабеля питания двигателя.

9.
Измерьте конденсаторы между контактами (+) и (-) разъема компрессора.
Указанное значение: 98? ±2%

Электрический компрессор кондиционера Описание и работа

Описание Благодаря разработке электрических компрессоров эффективность использования топлива повышается, а кондиционер может быть реализован при остановленном двигателе. Принцип работы Сжатие Часть Один из спиральных ...
