Kia Optima Hybrid: Система освещения/выключатель аварийной сигнализации Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Система освещения / Процедуры ремонта выключателя аварийной сигнализации

осмотр

1.	Он сможет диагностировать дефекты аварийного выключателя с помощью GDS. быстро. GDS может принудительно управлять приводом, входное/выходное значение контроль и самодиагностика.

2.	Выберите модель и «BCM».

3.	Выберите «SJB» для проверки.

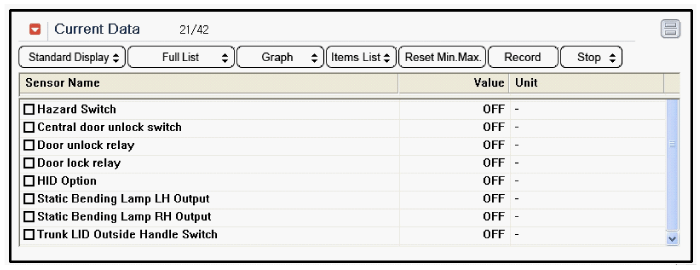

4.	Выберите «Текущие данные», если вы хотите проверить текущие данные аварийного выключателя. Он обеспечивает состояние ввода/вывода SJB.

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите модуль управления отопителем. (Обратитесь к группе HA - "Контроллер")

Монтаж

1.	Установите модуль управления отопителем.
