Kia Optima Hybrid: Система освещения / Фары ремонтные процедуры

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Система освещения / Процедуры ремонта фар

осмотр

Контрольные точки неисправности фар (HID)

(1)	Проверьте напряжение аккумулятора. (Ближний свет будет включен, когда напряжение батареи выше 9 В.)

(2)	Проверьте предохранитель и реле.

(3)	Проверьте полярность балласта. (Если полярность изменена, ближний свет не загорается)

(4)	Надежно проверьте разъем лампы.

(5)	Визуально проверить колбу (нет нити): повреждено стекло, повреждены верхняя и нижняя части стеклянной трубки.

(6)

После (1)~(5) замените балласт и воспламенитель. (балластная сборка).

Если фара гаснет после определенного периода работы, но сразу загорается при включении выключателя фары, скорее всего, HID-лампу необходимо заменить.

Процедура обслуживания и предупреждение (HID)

Нет.

Элемент

Сервисные процедуры

Предупреждение

Примечания

Замена лампы в сборе

1.	Отсоедините разъем питания от лампы.

2.	Снимите и замените лампу в сборе.

3.	Подключите разъем питания.

•	Отсоедините разъем питания фары, чтобы избежать высокого напряжения.

•	Другое описание такое же, как у галогенных ламп.

Замена лампы

1.	Отсоедините разъем питания от лампы. (фары, указатели поворота, корректор фар)

2.	Снимите лампу в сборе.

3.	Снимите балласт и пыльник.

4.	Снимите патрон лампы и замените лампу.

5.	Установка обратна снятию.

•	Отсоедините разъем питания фары, чтобы избежать высокого напряжения.

•	Будьте осторожны, чтобы не повредить лампочку, и используйте только оригинальные лампочки.

•	Не прилагайте чрезмерных усилий и установите его правильно.

Замена балласта (со встроенным воспламенителем)

1.	Отсоедините разъем питания от лампы.

2.	Снимите лампу, затем балласт и пылезащитную крышку.

3.	Снимите корректор фары, а затем патрон лампы.

4.	Подсоедините патрон лампы к заменяемому балласту и установите выравнивающее устройство.

5.	Установка обратна снятию.

•	Отсоедините разъем питания фары, чтобы избежать высокого напряжения.

•	Замените только балласт и установите использованную лампу.

•	Замените вспомогательный узел, кроме балласта.

Другие

1.	Источник питания должен соответствовать номинальной мощности.

2.	Используйте номинальный предохранитель и провод.

3.	Патрон лампы должен быть свободен от влаги и грязи.

4.	Не подвергайте балласт сильным ударам, воде или экстремальным

•	Все детали должны обслуживаться только в указанных сервисных центрах.

•	HID-лампу нельзя устанавливать на другие автомобили (опасно, может возникнуть пожар).

HID-лампу нельзя использовать на других автомобилях (может произойти пожар).

Возгорание может произойти, когда газоразрядная лампа первоначально загорается из-за того, что что дуговой разряд генерирует высокое напряжение (макс. 30 000 В) и высокую тока (12-13А) и отличаются от спецификации галогенной лампы.

Понимание изменения цвета при замене лампы HID.

(1)

Причина изменения цвета HID.

(Изменение цвета является функцией HID)

–	Изменение цвета происходит при смешивании трех элементов в газоразрядной лампе.

–	Цветовые координаты по времени жизни

–	Химические соединения в дуговой трубке:

1)	Газ ксенон (инертный газ, защита дуговой трубки)

2)	Меркурий (увеличение напряжения, защита дуговой трубки, синий в первые 3 секунды)

3)	Галогенид металла

•	Натрий (желтый): 0,12 мг

•	Скандий (синий): 0,06 мг

•	Йод (галоген): 0,02 мг

(2)

Изменение цвета по времени освещения

–	Минимум 4 секунды нужно для стабилизации. Сначала вы можете видеть синий цвет в течение 3 секунд из-за Меркурия.

–	После стабилизации происходит изменение цвета галогенидом металла.

•	0 час: желтый (Na больше, чем Sc.)

•	10 часов: ярко-синий (соотношение Na и Sc одинаковое).

•	1000 часов больше: синий (Sc больше, чем Na.)

–	Конец срока службы: когда HID израсходовал натрий и скандий, луч света внезапно станет темным. так что вы можете видеть красный, фиолетовый и включать и выключать.

Характеристика

1.	Прочный для вибрации, так как нет нити накала.

2.	HID-лампа имеет более долгий срок службы, чем галогенная лампа.

3.	Не работает при изменении полярности.

4.	Рабочее входное напряжение: 9-16 В

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер. (См. группу BD - "Передний бампер")

Ослабьте болты крепления фары (А) (2 шт.) и отсоедините разъем фары (В).

Затем снимите фару в сборе (С).

–	Будьте осторожны, чтобы не поцарапать рассеиватель фары или крыло.

Следите за тем, чтобы зажим (А) не был поврежден.

4.	В случае HID-типа отсоедините разъем (A) исполнительного механизма регулировки положения фар.

5.	Снимите пылезащитные колпачки с блока фары, повернув их против часовой стрелки. A : Колпачок фары (высокий) B : Крышка фары (ближнего света)

Монтаж

1.	Установите лампы головного света.

2.	Подсоедините разъемы.

3.	Установите болты крепления фары (2 шт.).

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Инструкции по наведению фар

Фары должны быть направлены с правильной настройкой луча оборудования, а также в соответствии с инструкциями производителя оборудования. инструкции.

Если есть какие-либо правила, относящиеся к прицеливанию головы лампы в зоне, где будет использоваться автомобиль, отрегулируйте так, чтобы они соответствовали эти требования.

Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать фару. цель. Если оборудование для настройки луча отсутствует, выполните следующие действия:

1.	Накачайте шины до указанного давления и снимите с автомобиля все грузы, кроме водителя, запасного колеса и инструментов.

2.	Автомобиль должен стоять на ровном полу.

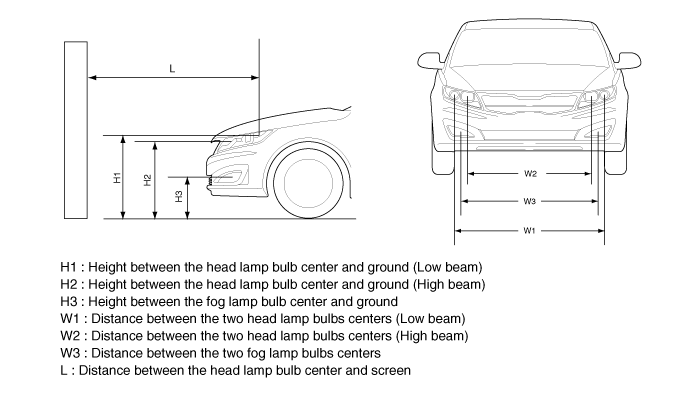

3.	Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующие центры фар) и горизонтальная линия (Горизонтальная линия проходящий через центр фар) на экране.

4.	Когда налобный фонарь и аккумулятор находятся в нормальном состоянии, направьте фары так, чтобы самая яркая часть падала на горизонтальную и вертикальную линии. [Стандарт] A : Вертикальный (высокий и низкий) [Вариант] A : Вертикально (Привет) B : Вертикальный (низкий)

Направление передних противотуманных фар

Передние противотуманные фары должны быть направлены так же, как и фары головного света.

При нормальном состоянии передних противотуманных фар и аккумулятора направьте передние противотуманные фары, поворачивая регулировочный винт (А) отверткой.

[Стандарт]

[Вариант]

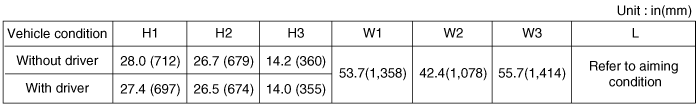

Точка прицеливания фар и противотуманных фар

[Стандарт]

[Вариант]

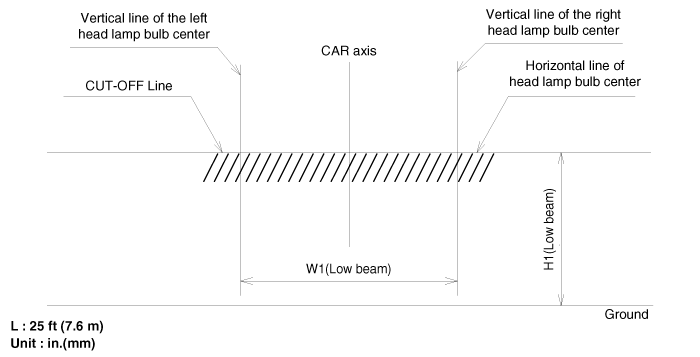

Фара головного света (ближний свет)

–	Включите ближний свет без водителя.

–	Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.

–	Если установлено устройство корректора фар, установите переключатель корректора фар в положение 0.

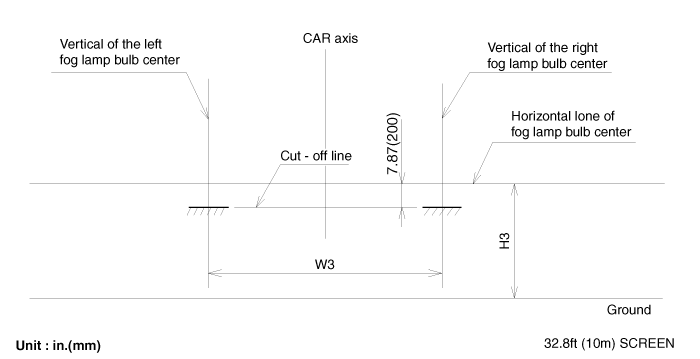

2.	Включите передний противотуманный фонарь без присутствия водителя. Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).

Замена

Фара (ближний свет)

[Стандарт]

1.	Выключите выключатель фар.

2.	Отсоедините разъем питания от лампы.

3.	Снимите колпачок фары (ближнего света).

4.	Отсоедините разъем (А).

5.	Поверните лампу и патрон (А) против часовой стрелки, чтобы снять лампу указателя поворота.

6.	Установка обратна снятию.

Фара (ближний свет)

[спрятан]

1.	Выключите выключатель фар.

2.	Отсоедините разъем питания от лампы.

3.	Снимите колпачок фары (ближнего света).

4.	Снимите фиксированный зажим воспламенителя (A).

5.	Снимите воспламенитель (B) после отсоединения разъема (A).

Установка обратна снятию.

Выключите выключатель фар, чтобы избежать высокого напряжения

Будьте осторожны, чтобы не повредить лампочку, и используйте только оригинальные лампочки.

•	Не прилагайте чрезмерных усилий и установите его правильно.

•	Подтвердите блокировку лампы

балласт

1.	Выключите выключатель фар.

2.	Снимите фару в сборе.

3.	Отсоедините разъем питания от лампы.

Снимите балласт (A) после удаления винтов (3 шт.) и разъема.

Будьте осторожны, чтобы не повредить его при отсоединении разъема балласта.

Установка обратна снятию.

•	Выключите фары, чтобы избежать высокого напряжения.

•	HID-лампу нельзя использовать на других автомобилях (может произойти пожар).

•	Возгорание может произойти, когда газоразрядная лампа первоначально загорается из-за того, что что дуговой разряд генерирует высокое напряжение (макс. 20 000 В) и высокую тока (12-13А) и отличаются от спецификации галогенной лампы.

•	Установите пылезащитную крышку после проверки состояния блокировки между лампой и патроном.

•	При проверке HID-фары включите или выключите питание с помощью переключателя между источником питания и лампой из-за высокого напряжения.

•	Не включайте переключатель фар с не установленной лампой, так как она моментально генерирует искру.

Лампа фары (высокая)

1.	Выключите питание головного фонаря.

2.	Отсоедините разъем питания от лампы.

3.	Снимите колпачок фары (дальнего света).

4.	Снимите разъем (А) и фиксирующий зажим (В).

5.	Снимите лампу фары (дальнего света).

6.	Установка обратна снятию.
