Kia Optima Hybrid: система освещения/устранение неисправностей
| Поиск неисправностей |
| 1. |
Входы выключателя лампы можно проверить с помощью GDS.
|
| 2. |
Чтобы проверить входное значение выключателя фар, выберите опцию «Body Control Module».
|
| 3. |

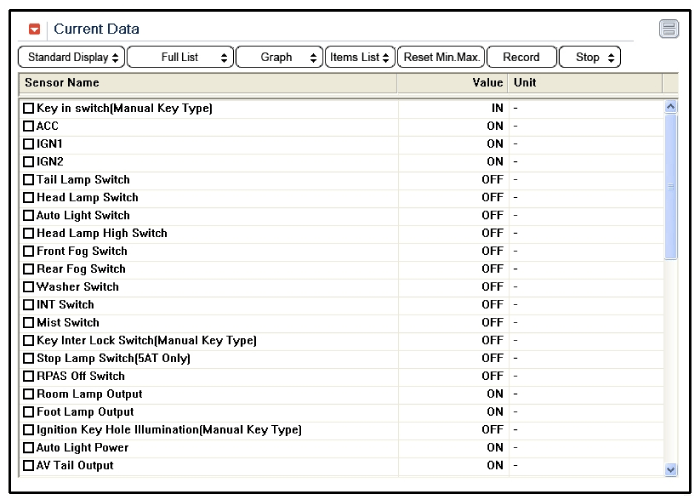

Чтобы просмотреть текущее значение ввода/вывода BCM, «Текущий
ДАННЫЕ». Предоставляет информацию о входных/выходных состояниях питания BCM.
питание, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало,
стеклоочиститель, автосвет и передатчики и т. д.
|
| 4. |

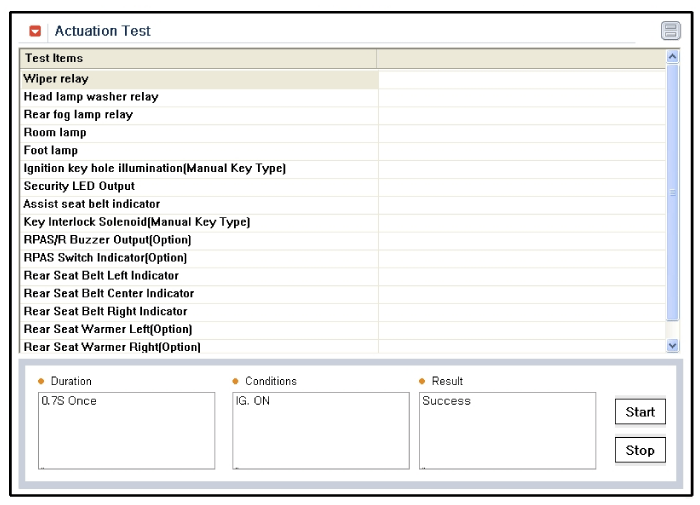

Чтобы проверить входное значение выключателя лампы в принудительном режиме, выберите опцию «Проверка срабатывания».
|
|
Симптом
|
Возможная причина
|
Средство
|
|
Одна лампа не горит
(все снаружи) |
Лампочка перегорела
|
Замените лампочку
|
|
Розетка, проводка или заземление неисправны
|
Ремонт при необходимости
|
|
|
Не горят стоп-сигналы
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель стоп-сигнала (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель стоп-сигнала неисправен
|
Отрегулировать или заменить переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Стоп-сигналы не выключаются
|
Выключатель стоп-сигнала неисправен
|
Отремонтировать или заменить переключатель
|
|
Лампы приборов не горят
(Задние фонари горят) |
Реостат неисправен
|
Проверить реостат
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Фонари заднего хода не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы заднего хода (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель фонаря заднего хода (M/T) неисправен
|
Проверьте переключатель
|
|
|
Переключатель диапазонов коробки передач (A/T) неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа карты не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы освещения салона (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправен переключатель лампы карты
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа в багажном отделении не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы багажника (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправен выключатель освещения багажного отделения
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
