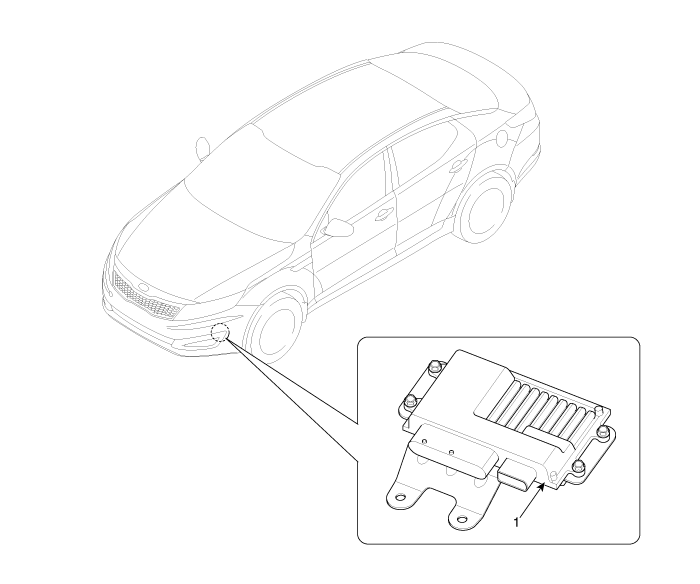

Kia Optima Hybrid: Гидравлическая система / Блок масляного насоса (OPU) Компоненты и расположение компонентов

Технические характеристики блока масляного насоса (OPU)

Технические характеристики Рабочее напряжение (В) 12 Ток 15 ~ 20 А (нормальный), 45 А (макс.) ...

Принципиальные схемы блока масляного насоса (OPU)

Функция разъема и клеммы OPU Функция клеммы OPU [A] PinDescription1Главное реле питания2Заземление3Мощность фазы двигателя(U)4Мощность фазы двигателя(В)5Мощность фазы двигателя(Вт) [B] PinDescription1Мощность батареи (+)2Батарейная ...
