Описание

Механический масляный насос (MOP)

Масляный насос встроен в коробку передач как единое целое с 26 Тормозная (26/Б) камера. Вращение насоса создает гидравлическую давление, необходимое для смазки различных частей коробкой передач и работой сцепления и тормозов. Масло также циркулирует через приводной двигатель и охладитель.

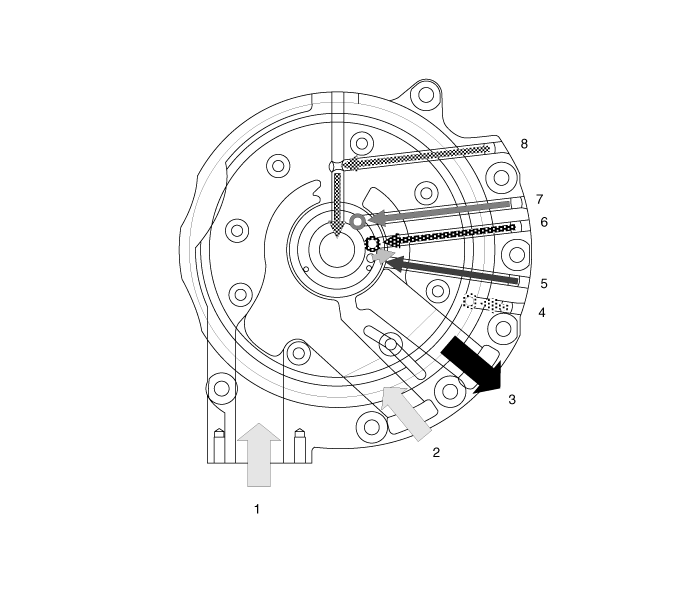

Рабочий поток масляного насоса

1. Вход (масляный фильтр)	5. Рабочее давление 35R/C (муфта 35R).
2. Вход (корпус клапана)	6. Смазка
3. Выход	7. Смазка E/C (муфты двигателя)
4. 26/B (26 Тормоз) рабочее давление	8. E/C (сцепление двигателя) Рабочее давление

Компоненты и расположение компонентов

Расположение компонентов 1. Автоматическая коробка передач в сборе 2. Узел механического масляного насоса (MOP)3. Сборка корпуса клапана4. Подогреватель ATF5. Электрический масляный насос (EOP) ...

Компоненты масляного насоса и расположение компонентов

Компонент 1. Фланцевый болт2. Рукав3. Узел опоры реактивного вала4. Ведомая шестерня 5. Втулка6. Ведомая шестерня 7. Корпус масляного насоса...
