Принципиальные схемы электрического стояночного тормоза (EPB)

~1мин чтения

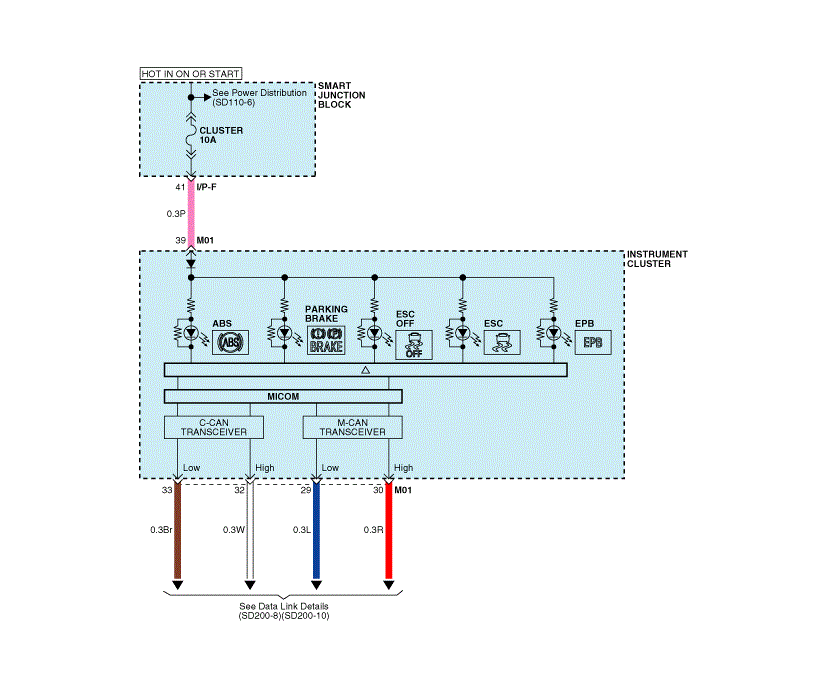

Схема EPB (1)

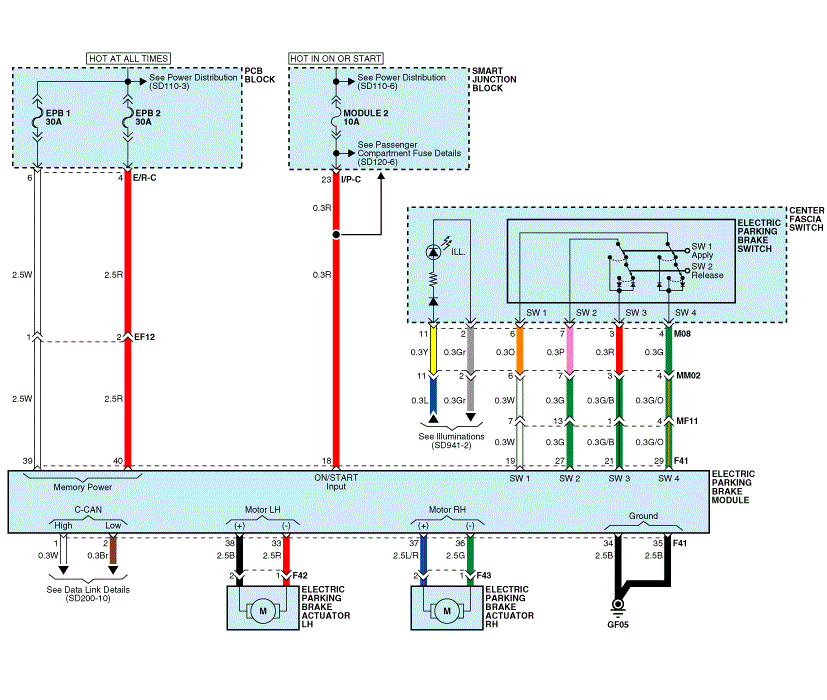

Схема EPB (2)

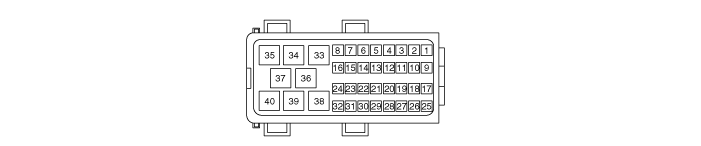

Вход/выход разъема EPB

Приколоть Описание Приколоть Описание
1 Вт C-CAN (высокий) 21 Г/Б Переключатель центральной панели
(Электронный выключатель стояночного тормоза (SW3))
2 бр C-CAN (низкий) 22 - -
3 - - 23 - -
4 - - 24 - -
5 - - 25 - -
6 - - 26 - -
7 - - 27 г Переключатель центральной панели
(Электронный выключатель стояночного тормоза (SW2))
8 - - 28 - -
9 - - 29 ИДТИ Переключатель центральной панели
(Электронный выключатель стояночного тормоза (SW4))
10 - - 30 - -
11 - - 31 - -
12 - - 32 - -
13 - - 33 р Левый электронный привод стояночного тормоза (-)
14 - - 34 Б Земля (GF05)
15 - - 35 Б Земля (GF05)
16 - - 36 г Правый электронный привод стояночного тормоза (-)
17 - - 37 Л/П Правый электронный привод стояночного тормоза (+)
18 р Умный соединительный блок
(Предохранитель - МОДУЛЬ 2)
38 Б Левый электронный привод стояночного тормоза (+)
19 Вт Переключатель центральной панели
(Электронный выключатель стояночного тормоза (SW1))
39 Вт Блок печатной платы (предохранитель — EPB 1)
20 - - 40 р Блок печатной платы (предохранитель — EPB 2)
