Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Несоблюдение инструкций по технике безопасности может привести к серьезным
электрические травмы.
•
Перед выполнением любых работ обязательно отключите высокое напряжение.
связанных с системой высокого напряжения (см. «Отключение высокого напряжения
Процедура"). Несоблюдение инструкций по технике безопасности может привести к
серьезные электротравмы.
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.
•
Не используйте ту же станцию восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.
•
Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким удельным сопротивлением.
•
Если масло PAG смешивается с маслом POE системы, диэлектрические
пробой может произойти из-за уменьшения объемного сопротивления и
компрессор может не работать.
Отключите цепь высокого напряжения. (См. Аккумуляторная система электромобиля — «Процедура отключения при высоком напряжении»)
4.
Снимите нагреватель и блок вентилятора в сборе.
(См. «Нагреватель» — «Нагреватель»)
•

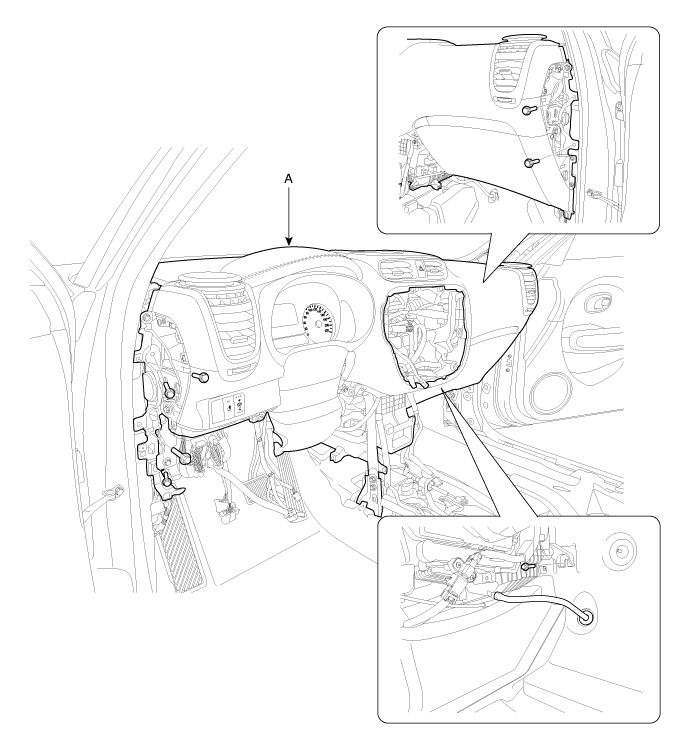

Ослабив болты, снимите основную защитную накладку и кожух.
поперечина в сборе (A) в сборе. (См. ниже удаление
процедура.)
5.
Снимите фиксирующий зажим (А) после ослабления крепежных винтов.
6.
Снимите нижний кожух отопителя (В) после ослабления болта крепления нижнего кожуха отопителя (А).
7.
Вытащите сердцевину испарителя (А) из отопителя.
8.
Установите в порядке, обратном снятию.
•
Не используйте ту же станцию восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.
•
Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким удельным сопротивлением.
•
Если масло PAG смешивается с маслом POE системы, диэлектрические
пробой может произойти из-за уменьшения объемного сопротивления и
компрессор может не работать.
•
Если вы устанавливаете новый сердечник испарителя, добавьте охлаждающее масло (PAG OIL).
•
Замените уплотнительные кольца новыми на каждом фитинге и нанесите
тонким слоем охлаждающего масла перед их установкой. Обязательно используйте
правильные уплотнительные кольца для R-134a, чтобы избежать утечки.
•
Сразу же после использования масла закройте емкость крышкой и закройте ее, чтобы избежать впитывания влаги.
•
Не проливайте охлаждающее масло на автомобиль; это может
повредить краску; если масло хладагента попало на краску, смойте его
немедленно.
•
Нанесите герметик на втулки.
•
Убедитесь, что нет утечки воздуха.
•
Зарядите систему и проверьте ее работоспособность.
•
Не меняйте местами впускной и выпускной шланги отопителя и надежно устанавливайте хомуты шлангов.
•
Заполните систему охлаждения охлаждающей жидкостью двигателя.
