Kia Soul EV: Отопитель / компоненты отопителя и их расположение
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Отопление, вентиляция, кондиционирование воздуха
/
Обогреватель
/ Компоненты отопителя и расположение компонентов

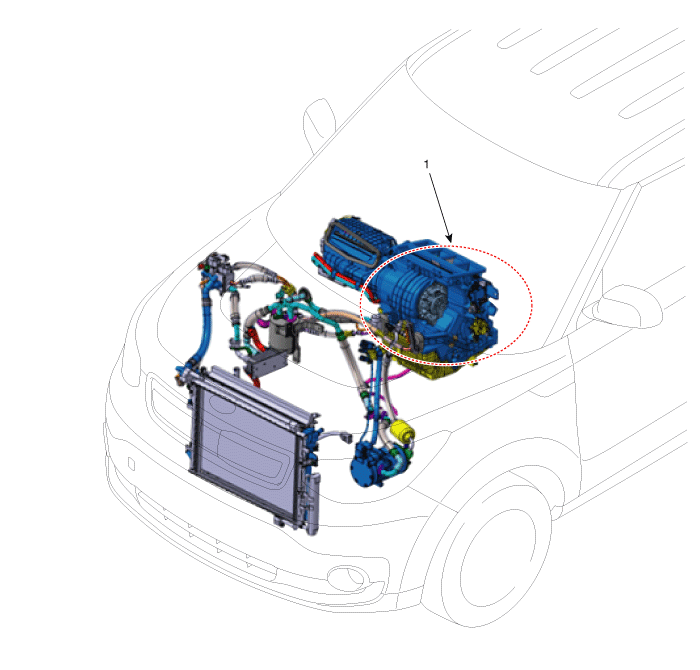

| Расположение компонента |
|
1. Блок обогревателя
|
| Компоненты |

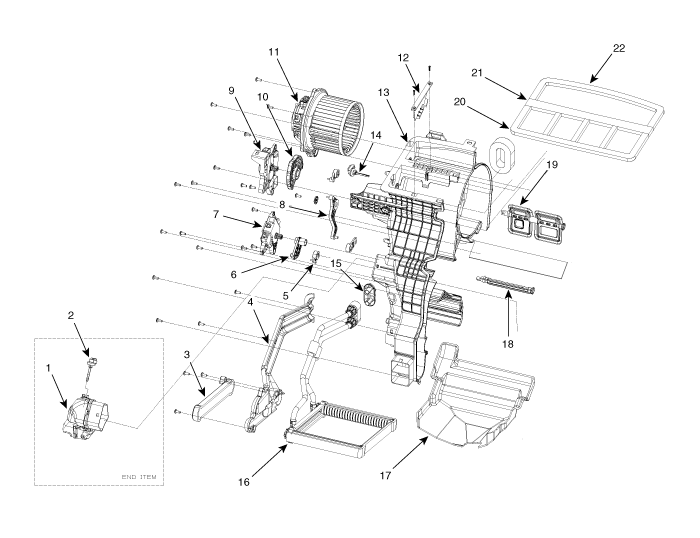

[левый]
|
1. Напольный душ в сборе [LH]
2. Датчик воздуховода 3. Внутренняя крышка конденсатора 4. Крышка радиатора отопителя 5. Ручка временной дверцы 6. Рычаг временной дверцы 7. Двигатель привода температуры в сборе 8. Рычаг напольной двери 9. Двигатель исполнительного механизма режима в сборе [LH] 10. Режим камеры 11. Двигатель и колесо в сборе |
12. Руководство по вентиляции
13. Корпус отопителя [левый] 14. Датчик воздуховода 15. Заглушка соединительного фланца 16. Внутренний конденсатор 17. Нижняя изоляция активной зоны испарителя 18. Сборка напольной двери 19. Вентиляционная дверца в сборе [LH] 20. Верхняя крышка кожуха - Термосварка 21. Верхняя крышка кожуха - Термосварка 22. Верхняя крышка кожуха - Термосварка |

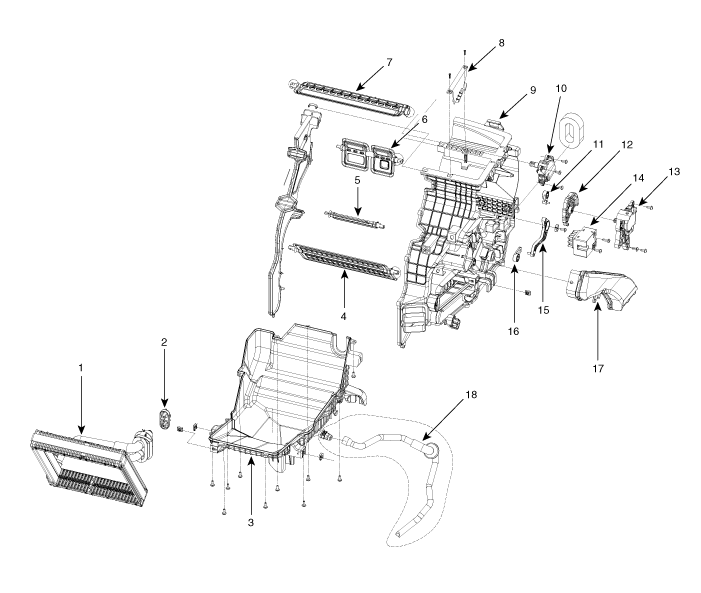

[Правый]
|
1. Сердечник испарителя
2. Крышка соединительного фланца 3. Нижняя дверца отопителя 4. Дверца контроля температуры 5. Дверь в пол в сборе [правая] 6. Вентиляционная дверца в сборе [правая] 7. Дверца для защиты от запотевания [LH] 8. Руководство по вентиляции 9. Корпус отопителя [правый] |
10. Электродвигатель привода предотвращения запотевания в сборе.
11. Ручка вентиляционной двери 12. Режим камеры 13. Двигатель исполнительного механизма режима в сборе [RH] 14. Двигатель вентилятора с ШИМ 15. Рычаг напольной двери 16. Ручка напольной двери 17. Напольный душ в сборе [RH] 18. Сливной шланг |
Обогреватель
...
Процедуры ремонта отопителя
Замена
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Фай ...
